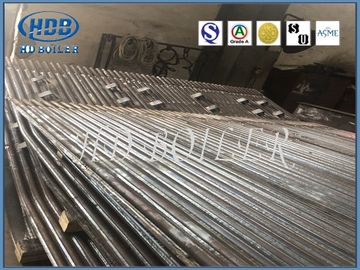

उच्च शक्ति झिल्ली पानी की दीवार ट्यूब Industrail बॉयलर स्पेयर पार्ट्स
उत्पाद विवरण
| शर्त: | नया | संरचना: | आग / पानी की नली |
|---|---|---|---|
| ईंधन: | कोयला / गैस / कोयला-निकाल / पानी की गर्मी | दबाव: | सुपरक्रिटिकल / अल्ट्रा-सुपरक्रिटिकल |
| विशिष्टता: | स्वनिर्धारित | सतह का उपचार: | स्वनिर्धारित |
| पैकिंग: | आयरन फ्रेम पैकेज | सामग्री: | कार्बन / स्टेनलेस स्टील |
| प्रमुखता देना |
बॉयलर पानी की दीवार पैनल,बॉयलर पानी की दीवार ट्यूब |
||
उत्पाद का वर्णन
उच्च शक्ति झिल्ली पानी की दीवार ट्यूब Industrail बॉयलर स्पेयर पार्ट्स
विवरण
मेम्ब्रेन की दीवारें मूल रूप से भूमि बिजली संयंत्रों में उपयोग की जाती थीं और समुद्री बॉयलरों में तेजी से उपयोग की जाती हैं। आमतौर पर, फर्नेस कॉम्पैक्ट के निचले हिस्से को तरल राख से युक्त करने के लिए अधिग्रहीत किए गए अनुभव को फर्श के पाइप के बीच वेल्डिंग स्टील द्वारा प्रदर्शित किया गया था।
इन दोनों तरीकों में, अनुदैर्ध्य वेल्डिंग स्वचालित प्रक्रियाओं द्वारा की जाती है, और आवश्यक आकार के पैनल को सीधे कई गुना करने के लिए तैयार किया जाता है या, कुछ मामलों में, बैरल पर स्टब्स के लिए।
| नाम | झिल्ली पानी पैनल |
| सामग्री | कार्बन स्टील, मिश्र धातु इस्पात,आदि। |
| ट्यूब का आकार | Φ38 - 76 मिमी, अनुकूलन |
| मानक | आईएसओ, एएसएमई |
| नमूना | जड़ा हुआ |
| आयाम | अनुकूलन |
| निर्माण प्रक्रिया | सामग्री → भूल गया → हॉट / कोल्ड-रोलिंग → हीट ट्रीटमेंट (सामान्य करने वाला + तड़का) → निरीक्षण →चमकाने→ट्यूब संयुक्त वेल्डिंग →सभा →वेल्डिंग → निरीक्षण → हीट ट्रीटमेंट →हाइड्रोलिक दबाव परीक्षण→चित्र→ पैकेजिंग |
| स्थापना स्थान | बॉयलर दहन कक्ष के आसपास |
उत्पादन
विनिर्माण प्रक्रिया: पानी की दीवार ट्यूब ब्लास्टिंग या पॉलिशिंग और कटिंग ट्यूब को काटने के लिए, सीधे काटने में कटौती - 100% आरटी काटें - दृश्य निरीक्षण, लाइन काटने और काटने के 100% कटौती करने के लिए वेल्ड कटिंग फेब्रिकेशन और फ्लैट स्टील पाइप पट्टिका वेल्ड काटने और पीसना। पंक्तियों में छेद, कटिंग और बेंट पाइप फैब्रिकेशन में कटौती होती है, जो 100% RT को फैब्रिकेशन सील प्लेट कटिंग में काटती है, सही लाइन को काटती है - कटिंग ग्राइंडिंग फिन और अलाउंस - कटिंग और चैम्फरिंग कटिंग वॉटर प्रेशर को बॉल, कोटिंग, पैकिंग के माध्यम से काटती है।
पाइप और फ्लैट स्टील के लिए सामग्री तैयार करना
चूंकि झिल्ली दीवार पाइप स्क्रीन की मुख्य विनिर्माण तकनीक प्रकाश पाइप और फ्लैट स्टील की वेल्डिंग तकनीक है, इसलिए पाइप और फ्लैट स्टील की सतह की गुणवत्ता बहुत महत्वपूर्ण है।वेल्डिंग मशीन में प्रवेश करने से पहले, वेल्डिंग गुणवत्ता सुनिश्चित करने के लिए पाइप को सीधे पाइप पॉलिशिंग (पॉलिशिंग) मशीन द्वारा साफ किया जाना चाहिए।
ट्यूब कई पाइपों और फ्लैट बार से बना होता है, स्टील मिलों से पाइप खरीदने के लिए और फ्लैट बार विनिर्माण सहिष्णुता को खत्म करने के लिए सहिष्णुता का निर्माण कर रहे हैं, कि संचयी सहिष्णुता के संयोजन के बाद सुपर खराब नहीं, अंतिम उपस्थिति आकार, सटीक नियंत्रण ट्यूब एक ही समय में फ्लैट स्टील, फ्लैट स्टील की सतह की चौड़ाई को खत्म करने के लिए होना चाहिए, वेल्डिंग की आवश्यकताओं को पूरा करें। स्टील स्टील प्रसंस्करण आमतौर पर उच्च शक्ति फ्लैट स्टील परिष्करण और सफाई मशीन को गोद लेती है, जो विशेष परिष्करण पहिया और सीधे के साथ सुसज्जित है चपटे स्टील की चौड़ाई और आकार को सटीक बनाने के लिए पहिया, विरूपण के बिना फ्लैट स्टील फ्लैट सीधे और वेल्डिंग के लिए सुविधाजनक।
पाइप स्क्रीन पट्टिका का वेल्ड
डायाफ्राम दीवार प्रकाश पाइप और फ्लैट स्टील संरचना की वेल्डिंग प्रक्रिया मुख्य रूप से निम्नानुसार है:
1. स्वचालित संलयन सक्रिय गैस संरक्षण वेल्डिंग
इसके सुरक्षात्मक गैस के मिश्रण समूह को (Ar) 85% ~ 90% + (CO2) 15% ~ 10% में विभाजित किया गया है।उपकरण में, पाइप और फ्लैट स्टील को ऊपरी और निचले रोलर्स द्वारा संकुचित किया जाता है और आगे ले जाया जाता है, जिसे कई वेल्डिंग गन के तहत एक साथ वेल्डेड किया जा सकता है।
2. तार डूबे चाप वेल्डिंग
यह उपकरण निश्चित फ्रेम वेल्डिंग वर्कस्टेशन के अंतर्गत आता है।मशीन टूल में स्टील पाइप और फ्लैट स्टील के लिए वेल्डिंग एजेंट की पोजिशनिंग, क्लैम्पिंग, फीडिंग, वेल्डिंग और ऑटोमैटिक रिकवरी के कार्य हैं। यह तकनीक संचालित करने के लिए सरल है और पाइप और फ्लैट स्टील की सतह पर कम की आवश्यकता होती है, लेकिन इसे केवल वेल्ड किया जा सकता है क्षैतिज स्थिति के एक तरफ, जिसे एक ही समय में ऊपरी और निचले पक्षों पर वेल्डेड नहीं किया जा सकता है।
3. अर्ध स्वचालित फ्यूजन इलेक्ट्रोड गैस सुरक्षा वेल्डिंग
इस विधि के साथ वेल्डिंग करते समय, पाइप स्क्रीन को पोजिशनिंग वेल्डिंग द्वारा तय किया जाना चाहिए, और फिर वेल्डिंग टार्च द्वारा मैन्युअल वेल्डिंग करना चाहिए। यह वेल्डिंग विधि न तो एक ही समय में तल पर वेल्ड कर सकती है, न ही कई वेल्डिंग गन की निरंतर और यहां तक कि वेल्डिंग को भी प्राप्त कर सकती है, इसलिए वेल्डिंग विरूपण को नियंत्रित करना मुश्किल है। जब पाइप स्क्रीन वेल्डिंग के लिए अर्ध-स्वचालित संलयन इलेक्ट्रोड गैस सुरक्षा वेल्डिंग का उपयोग किया जाता है, तो हमें वेल्डिंग अनुक्रम का चयन करने और वेल्डिंग विरूपण को कम करने पर ध्यान देना चाहिए। ट्यूब के आंशिक उद्घाटन पर फ्लैट स्टील के फ़िले वेल्ड्स विशेष ट्यूब प्लेट की प्लेट और पट्टिका वेल्ड जैसे ठंडी राख बाल्टी और बर्नर नोजल को आमतौर पर अर्ध-स्वचालित फ्यूज़िंग गैस परिरक्षित वेल्डिंग द्वारा वेल्डेड किया जाता है।
झिल्ली की दीवार पाइप प्लेट के ध्रुवीय सक्रिय गैस संरक्षण को पिघलने के लिए स्वचालित वेल्डिंग उत्पादन लाइन वर्तमान में दुनिया में सबसे उन्नत विनिर्माण प्रौद्योगिकी और उपकरण है।स्वचालित नियंत्रण को पाइप फीडिंग, फ्लैट स्टील अनकोलिंग, फिनिशिंग, लेवलिंग और वेल्डिंग से महसूस किया जा सकता है। ऊपरी और निचले वेल्डिंग बंदूक को एक ही समय में वेल्ड किया जा सकता है, वेल्डिंग विरूपण छोटा है, वेल्डिंग के बाद सही होने की कोई आवश्यकता नहीं है, इसलिए पाइप स्क्रीन का ज्यामितीय आकार सटीक है, पट्टिका वेल्ड की गुणवत्ता अच्छी है, उपस्थिति सुंदर है, वेल्डिंग की गति तेज है, और उत्पादन क्षमता अधिक है।
विशेषताएं
1. मजबूत निर्माण
2. उच्च शक्ति
3. सटीक आयाम
4. जंग प्रतिरोधी खत्म
लाभ
1. भट्ठी की दीवार के रिसाव की गारंटी और दहन कक्ष के वायु रिसाव को कम करने के लिए।
2. दहन कक्ष के पूर्ण जल शीतलन को प्राप्त करने के लिए, और पूरक फायरिंग की स्थिति के तहत कोकिंग को रोकने के लिए बॉयलर सामान झिल्ली पानी की दीवार को लाभ होता है।
3. थर्मल भंडारण क्षमता छोटी है, दहन कक्ष का वार्मिंग तेज है और कूलिंग भी तेज है, जो बॉयलर की शुरुआत और भट्ठी बंद होने के कूलिंग समय को छोटा कर सकता है।
4. शीर्ष समर्थित वाटर कूल्ड दीवार को अपनाना अच्छा है और यह बॉयलर ढांचे के भार को कम कर सकता है, जो ओवरहांग के लिए लाभकारी है।
5. नंगे ट्यूबों की तुलना में, झिल्ली पानी की दीवार ट्यूबों की गर्मी अवशोषण क्षमता में सुधार करती है।
6. कारखाने प्रत्यक्ष बॉयलर झिल्ली पानी की दीवार बॉयलर भागों की प्रारंभिक संयोजन डिग्री में सुधार कर सकती है और स्थापना कार्यभार को कम कर सकती है।
गुणवत्ता नियंत्रण
1. 200,000 वर्ग मीटर का निर्माण क्षेत्र
2. 80 इंजीनियर
3. 200 कोडित वेल्डर
4. 30 लाइसेंसधारी निरीक्षक (एनडीटी स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001: 2015 गुणवत्ता प्रणाली
7. पावर बॉयलरों का ASME सर्टिफिकेट
8. ASME 'S', 'U' और NB स्टाम्प प्राधिकरण
