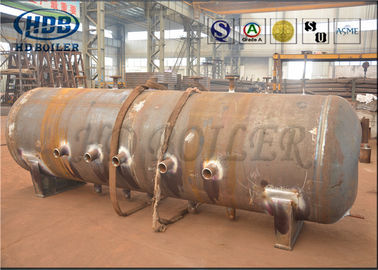

ASME स्टैंडर्ड सुपरहिटेड और संतृप्त स्टीम बॉयलर ड्रम 100 मिमी मोटाई का उत्पादन करता है

ध्यान

बॉयलर स्टीम ड्रम का जल स्तर माप और नियंत्रण दोनों के लिए सबसे महत्वपूर्ण पावर प्लांट मापदंडों में से एक है।बॉयलर के सुरक्षित संचालन के लिए बॉयलर में उचित जल स्तर का नियंत्रण महत्वपूर्ण है।यदि स्तर बहुत कम है, तो बॉयलर ट्यूब को अधिक गरम करके क्षतिग्रस्त हो जाएगा।यदि स्तर बहुत अधिक है, तो भाप सेपरेटर ठीक से काम नहीं करेगा, तापमान नियंत्रण मुश्किल होगा, और सुपरहीटर ट्यूब और टरबाइन नमी या जल उपचार रासायनिक कैरीओवर द्वारा क्षतिग्रस्त हो सकते हैं।

पानी का संचार

प्राकृतिक परिसंचरण

इस परिसंचरण में, ऊपरी ड्रमों के माध्यम से बहने वाला पानी जो बॉयलर में स्थित है, अपेक्षाकृत ठंडा है, नीचे कीचड़ ड्रम में प्रवाहित होता है।कीचड़ ड्रम से, वाष्पीकरण ट्यूबों के माध्यम से गुजरने के बाद पानी भाप प्रवाह में वापस आ जाता है।

जबरन प्रचलन

इस मजबूर परिसंचरण में, द्रव को बाष्पीकरणकर्ता के माध्यम से पंप किया जाता है।यह बॉयलर बहुत उच्च दबाव के साथ काम कर सकता है।

काम में हो

अलग किए गए भाप को ड्रम के शीर्ष भाग से निकाला जाता है और प्रक्रिया के लिए वितरित किया जाता है।संतृप्त भाप के आगे हीटिंग सामान्य रूप से भाप टरबाइन को चलाने के लिए इस्तेमाल किया जाने वाला सुपरहिट स्टीम बना देगा।संतृप्त भाप ड्रम के ऊपर से खींची जाती है और भट्टी में एक सुपरहीटर के माध्यम से फिर से प्रवेश करती है।

भाप और पानी का मिश्रण रिसर ट्यूबों के माध्यम से भाप ड्रम में प्रवेश करता है, ड्रम इंटर्नल्स जिसमें डिमिस्टर होता है, सूखी भाप पैदा करने वाली भाप से पानी की बूंदों को अलग करता है।स्टीम ड्रम के निचले भाग में संतृप्त पानी, नीचे आने वाले कॉमर पाइप से बहता है, जो सामान्य रूप से गर्म होता है, हेडर और पानी के ड्रम तक।इसके सामान में एक सुरक्षा वाल्व, जल-स्तर संकेतक और स्तर नियंत्रक शामिल हैं।बॉयलर के फीड-वाटर को स्टीम ड्रम की लंबाई के साथ ड्रम के अंदर फैली फीड पाइप के माध्यम से स्टीम ड्रम को भी खिलाया जाता है।

उत्पादन कार्यशाला
