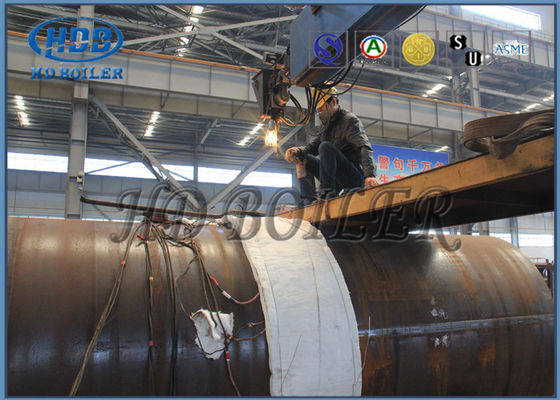

कार्बन स्टील पावर प्लांट CFB बॉयलर स्टीम ड्रम / उच्च दबाव उच्च तापमान ड्रम

कार्बन स्टील पावर प्लांट CFB बॉयलर स्टीम ड्रम / उच्च दबाव उच्च तापमान ड्रम

परिचय

स्टीम ड्रम पानी-ट्यूब बॉयलर की एक मानक विशेषता है।यह पानी के नलियों के ऊपरी सिरे पर पानी / भाप का भंडार है।ड्रम पानी की ट्यूबों में उत्पन्न भाप को संग्रहीत करता है और भाप / पानी के मिश्रण के लिए एक चरण-विभाजक के रूप में कार्य करता है।गर्म और ठंडे पानी के बीच घनत्व में अंतर "हॉट्टर" -वाटर / और संतृप्त-भाप को भाप-ड्रम में जमा करने में मदद करता है।

भाप ड्रम पानी और भाप के बीच प्राथमिक इंटरफ़ेस है।कोयले से चलने वाले प्लांट में, बॉयलर फीडवॉटर अर्थशास्त्री के माध्यम से और ड्रम में गुजरता है, जहां भाप फीड वाटर से अलग हो जाती है और सुपरहीटर से दूर हो जाती है। स्टीम ड्रम के ऊपरी हिस्से में निरंतर तरल स्तर बनाए रखना उचित प्रदान करने के लिए आवश्यक है भाप की गुणवत्ता।इंस्ट्रूमेंटेशन को उच्च तापमान और दबावों का सामना करना पड़ता है।

कार्य प्रक्रिया

ड्रम की काम करने की स्थिति जटिल है और दुर्घटनाओं के परिणाम गंभीर हैं।ड्रमों में उपयोग की जाने वाली सामग्री की रासायनिक संरचना, यांत्रिक गुणों और वेल्डिंग और प्रसंस्करण गुणवत्ता को कड़ाई से नियंत्रित करना और सख्त परीक्षणों की एक श्रृंखला को पारित करना आवश्यक है।सिलेंडर एक सिलेंडर बॉडी और एक सिर से बना होता है।

1. सिलेंडर: ड्रम के सिलेंडर वाले हिस्से को संदर्भित करता है।इसका आंतरिक व्यास और लंबाई परिसंचरण मोड, बॉयलर क्षमता, भाप मापदंडों और आंतरिक उपकरणों की संरचना से संबंधित है।स्टीम ड्रम आमतौर पर मल्टी-रोल रील मशीन पर रोल किया जाता है।सबक्रिटिकल प्रेशर बॉयलर की ड्रम दीवार को विशालकाय प्रेस पर दबाया जाना बहुत मोटा है।

2. सिर: उप-राजनैतिक दबाव बॉयलर आमतौर पर गोलार्द्ध होते हैं, उच्च दबाव और अल्ट्रा उच्च दबाव बॉयलर दीर्घवृत्त होते हैं, मध्यम दबाव बॉयलर आंतरिक उपकरणों की स्थापना और रखरखाव के लिए सिर पर मैनहोल के साथ अपेक्षाकृत सपाट दीर्घवृत्त होते हैं।सिर को हाइड्रोलिक प्रेस या एक तेल प्रेस पर दबाया जाता है।

1. पानी की दीवार से भाप और पानी का मिश्रण ड्रम के ऊपरी इनलेट पाइप के माध्यम से ड्रम में प्रवेश करता है।ड्रम की आंतरिक दीवार और चाप लाइनर द्वारा गठित संकीर्ण कुंडलाकार मार्ग के साथ, भाप-पानी के मिश्रण को उचित प्रवाह दर पर ड्रम की आंतरिक दीवार में समान रूप से स्थानांतरित किया जा सकता है, इस प्रकार तापमान के बीच अत्यधिक अंतर की कठिनाई पर काबू पाया जा सकता है। बॉयलर की स्टार्ट-अप और शटडाउन के दौरान ड्रम की ऊपरी और निचली दीवारें और तेजी से स्टार्ट-अप को सक्षम करना।

2. ड्रम में प्रवेश करने वाला भाप-पानी का मिश्रण भाप-पानी के चक्रवात विभाजक में प्रवेश करता है, और भाप-पानी के मिश्रण को अलग करने के लिए प्रवाह दिशा बदलने की जड़ता का उपयोग करता है, जो भाप-पानी के मिश्रण का पहला पृथक्करण है।

3. अलग किए गए भाप में अभी भी बहुत सारा पानी है।यह विभाजक के शीर्ष से नालीदार प्लेट विभाजक में प्रवेश करता है।कुछ पानी की बूंदों के साथ भाप नालीदार प्लेटों के बीच की दरार से बहती है, और पानी की फिल्म धातु की दीवार पर नीचे की ओर बहती है।

4. माध्यमिक पृथक्करण के बाद भाप को अंततः भाप से साफ किया जाता है, और पानी के घनत्व अंतर का उपयोग करके गुरुत्वाकर्षण पृथक्करण किया जाता है, जो तीसरा पृथक्करण है।

5. तीन पृथक्करणों के बाद, भाप भाप गुणवत्ता मानक को पूरा करती है, और ड्रम के शीर्ष पर संतृप्त भाप पाइप से प्लैटन सुपरहीटर की ओर ले जाती है।

वाष्प-जल पृथक्करण विवरण

प्राथमिक वाष्प-जल पृथक्करण पानी से लगभग सभी भाप निकालता है ताकि ड्रम के निचले हिस्से से आउटलेट कनेक्शन (डाउनकमर) के माध्यम से ड्रम की ओर बहुत कम भाप निकाली जाए।

द्वितीयक अलगाव में, भाप को अंतिम पानी की छोटी बूंद को हटाने के लिए विभाजक या स्क्रबर तत्वों (आमतौर पर बारीकी से नालीदार समानांतर प्लेटों) के एक माध्यमिक चरण के माध्यम से पारित किया जाता है।भाप को विभिन्न बंदरगाहों के माध्यम से समाप्त किया जाता है।

सामान

एक बॉयलर सिस्टम में मुख्य घटक बॉयलर फीडवाटर हीटर, डीटरेटर, बॉयलर, फीड पंप, इकोनॉइज़र, बॉयलर, सुपरहीटर, एटेम्परेटर, स्टीम सिस्टम, कंडेनसर और कंडेनसेट पंप हैं।इसके अलावा पानी और भाप के प्रवाह, ईंधन के प्रवाह, एयरफ्लो और रासायनिक उपचार परिवर्धन की निगरानी के लिए नियंत्रण के सेट हैं।

वर्गीकरण

गुणवत्ता नियंत्रण

1. लागू सामग्री की जानकारी के साथ प्रभाव परीक्षण और शक्ति गणना रिपोर्ट।

2. स्टील प्लेट, ट्यूब और इलेक्ट्रोड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट

3. एक्स-रे, γ- रे और तरल प्रवेश परीक्षा परीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए

4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और सुरक्षा सुनिश्चित करें
