| उत्पत्ति के प्लेस: | Zhangjiagang, चीन |
| ब्रांड नाम: | HD BOILER |
| प्रमाणन: | ISO9001 , SGS , TUV , ASME , EN |
| मॉडल संख्या: | पानी की दीवार पैनल |
| न्यूनतम आदेश मात्रा: | 10 टन |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | आयरन फ्रेम पैकेज |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 800 टन / महीना |
| सामग्री: | SA 210 A1 | फिन बार: | Q235-बी |
|---|---|---|---|
| जंपिंग ट्यूब: | शामिल | NDE आवश्यकताएँ: | 100% पीटी, 100 आरटी, 100% यूटी |
| एंटी-जंग पेंट: | CORTEC VPCI-609 / 609S | नाम: | बॉयलर मेम्ब्रेन पानी की दीवारें |
| हाई लाइट: | बॉयलर पानी की दीवार पैनल,बॉयलर पानी की दीवार ट्यूब |
||

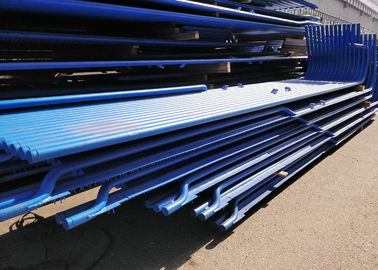

जंपिंग ट्यूब पैनल के साथ वाटर वॉल पैनल, GTAW सैंड ब्लास्टिंग मेम्ब्रेन वॉल झुका हुआ है
परिचय
वाटर वॉल पैनल में नंगे ट्यूब और झिल्लीदार पानी की दीवारें हैं।
| 1 | झिल्ली पानी की दीवार पैनल फ्लैट स्टील और पाइप टाइल से बना है जो पानी की दीवार से बना वायुरोधी ट्यूब में वेल्डेड है। |
| 2 | नंगे ट्यूब पानी की दीवार निर्बाध स्टील ट्यूबों की एक पंक्ति से बना है, संरचना सबसे सरल है |
| 3 | झिल्ली पानी की दीवार बहुत अच्छी पानी की दीवार पंख है जिसमें स्पॉट वेल्डिंग के साथ हीटिंग सतह का एक सील संयोजन बनाने के लिए एक साथ वेल्डेड किया जाता है, दोनों भट्ठी की वायुरोधीता में सुधार कर सकते हैं, हवा के रिसाव को कम कर सकते हैं, लेकिन भट्ठी की दीवार की रक्षा भी कर सकते हैं, वजन कम कर सकते हैं भट्ठी की दीवार, संरचना को सरल बनाएं। |
| 1 | पानी की दीवार मुख्य विकिरण गर्मी की सतह है, जो बॉयलर कक्ष के अंदर व्यवस्थित होती है और सीधे उच्च तापमान लौ के साथ गर्मी विनिमय को आगे बढ़ाती है।संवहन ट्यूब बॉयलर की संवहन गर्मी की सतह होती है, जो बॉयलर कक्ष आउटलेट और अंत गर्मी की सतह के बीच व्यवस्थित होती है और सीधे उच्च तापमान धुएं के साथ गर्मी विनिमय को आगे बढ़ाती है। |
| 2 | पानी की दीवार और संवहन ट्यूब बॉयलर की मुख्य गर्मी की सतह हैं, दोनों के लिए ट्यूब व्यास आमतौर पर φ51 ~ 60 मिमी बॉयलर स्ट्रील ट्यूब, अनुरोध के रूप में भी उपयोग किया जाता है। |
खराद का धुरा के भीतर झिल्ली
| पानी की दीवार पैनलों का उपयोग आधुनिक समय के बॉयलरों में उनकी गैस तंग प्रकृति के कारण गर्मी के नुकसान को कम करने और इन्सुलेशन लागत को कम करने के लिए किया जाता है।हम पैनल के वांछित आकार को प्राप्त करने के लिए स्वचालित फिन टू ट्यूब वेल्डिंग मशीन और बड़े ट्यूब पैनल बेंडर्स का उपयोग करके वाटर वॉल पैनल बनाते हैं, जिसमें हेडर से स्टब वेल्डेड हो सकते हैं।हम पैनलों में एकीकृत मैनहोल उद्घाटन के साथ पैनलों की आपूर्ति करते हैं। |
| बॉयलर में पानी की दीवार पैनलों का मुख्य कार्य उच्च तापमान लौ या ग्रिप द्वारा उत्पन्न गर्मी को अवशोषित करना और ट्यूबों में भाप या गर्म पानी उत्पन्न करना है, इसलिए कक्ष में तापमान को कम करना है। |
आवेदन
| 1 | सीएफबी बॉयलर के लिए ऊर्जा की बचत पर्यावरण संरक्षण चीन आपूर्तिकर्ता झिल्ली पानी की दीवार झिल्ली की दीवारें हैं जो बीच में धातु की एक पट्टी के साथ या बिना वेल्डेड ट्यूबों से बनी होती हैं। |
| 2 | ये दीवारें कोयला दहन कक्ष के घेरे का निर्माण करती हैं। |
| 3 | पानी की दीवार ट्यूबों को बाष्पीकरणकर्ता अनुभाग के रूप में भी जाना जाता है;इनमें ज्यादातर तरल रूप में पानी होता है जो बॉयलर में उगते ही धीरे-धीरे वाष्पित हो जाता है। |
विनिर्देश
| नाम | सीएफबी गर्म पानी बॉयलर आईएसओ 9001 प्रमाणीकरण पानी की दीवार पैनल |
| सामग्री | स्टील ट्यूब |
| ट्यूब का आकार | φ 51-75 मिमी, या आवश्यकतानुसार |
| मानक | मेरी तरह |
| प्रकार | जड़ा हुआ |
| श्रृंखला | 20 जीबी 3087;20 जीबी 5310 |
| उपकरण | स्वचालित उत्पादन उपकरण |
| आवेदन | बॉयलर दहन कक्ष के आसपास स्थापित |
