| एमओक्यू: | 1 सेट / 10 टन |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | 50 ~ 100 दिन |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 1500 टन / महीना |

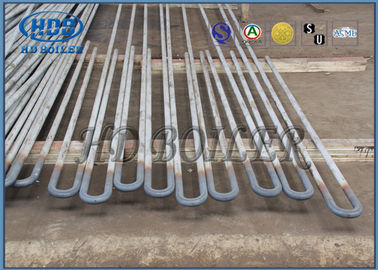

Superheater और reheater ट्यूब serpentuator गैस परिरक्षित चाप वेल्डिंग सुधार और संशोधन
सुपरहीटर और रेहटर सर्पोटेटर
विवरण
| बॉयलरों में भाप का तापमान दबाव पर निर्भर करता है, लेकिन जब तक यह पानी के संपर्क में होता है, यह उस दबाव के लिए क्वथनांक से अधिक नहीं होता है। |
| इसे "संतृप्त भाप" तापमान कहा जाता है।जब तक दबाव और तापमान समान रहेगा, तब तक भाप में पानी नहीं होगा और इसे "सूखा संतृप्त भाप" कहा जाता है। |
| चूंकि भाप बॉयलर से इंजन तक जाती है, हालांकि, पाइपवर्क आदि के इन्सुलेशन के बावजूद, यह तापमान में गिरावट का अनुभव करेगा और संक्षेपण तुरंत परिणाम देगा। |
| कंडेनसर तब भी होगा जब भाप कूलर सिलेंडर की दीवारों के संपर्क में आती है और, चूंकि पिस्टन पर काम करके सिलेंडर में भाप से ऊर्जा निकाली जाती है, तापमान में और गिरावट के कारण आगे संक्षेपण होगा। |
| दक्षता के परिणामस्वरूप नुकसान के अलावा, सिलेंडर में असंगत तरल पानी की उपस्थिति संभावित रूप से विनाशकारी है। |
| यदि यह पिस्टन और सिलेंडर एंड-कैप के बीच फंस गया तो इसके परिणामस्वरूप अंत में उड़ा जा सकता है। |
फायदे नुकसान
|
लटकन-प्रकार 1. संरचनात्मक समर्थन की पुष्टि करें 1. गाढ़ा भाप से प्रवाह रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है।ऊपर से समर्थित |
|
उल्टे-प्रकार 1. संघनित भाप की जल निकासी 1. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह नीचे से समर्थित |
|
क्षैतिज-प्रकार 1. उचित जल निकासी 2. अच्छा संरचनात्मक कठोरता। |
वे सीधे फ्लैम नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से होते हैं जो आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होते हैं।
ऐतिहासिक समीक्षा
| · स्टीम-ड्रायर और भाप-जाल पाइप से संघनित पानी को निकाल सकते हैं, और भाप-जैकेटिंग सिलेंडर संक्षेपण को कम कर सकते हैं जो समस्या को समाप्त नहीं करते हैं। |
| 19 वीं शताब्दी में यह महसूस किया गया था कि एक बार बॉयलर में पानी के साथ भाप को निकटता से हटा देने के बाद उसे अतिरिक्त गर्मी मिल सकती है और उसका तापमान उबलते बिंदु से ऊपर जा सकता है। |
| इसे "सुपरहिटिंग" कहा जाता है। |
| · पर्याप्त अतिरिक्त गर्मी के साथ, भाप के तापमान में वृद्धि तापमान में गिरावट के लिए क्षतिपूर्ति की तुलना में अधिक होगी क्योंकि यह पाइप-काम और इंजन से गुजरता है और संक्षेपण को समाप्त किया जा सकता है। |
| · ट्यूब की विफलता बिजली संयंत्रों में मजबूर आउटेज के प्रमुख कारणों में से एक है।विफलता को रोकने के प्रमुख तरीकों में से एक है ट्यूबों के शेष उपयोगी जीवन की भविष्यवाणी करना। |
| · ट्यूब के अनुमानित जीवनकाल का सटीक आकलन करके, पावर प्लांट संचालकों के पास भविष्य के निरीक्षणों को प्राथमिकता देने और नलिका को चलाने, मरम्मत या बदलने के बारे में निर्णय लेने के लिए आवश्यक जानकारी है। |
| · हम ट्यूबों के शेष उपयोगी जीवन का विश्लेषण कैसे करते हैं: |
| · सुपरहीटर या रिहाइटर ट्यूब का जीवनकाल समय, तापमान और तनाव से प्रभावित होता है। |
| · ट्यूब के शेष उपयोगी जीवन को मापने के लिए, भाप के दबाव, मूल और वर्तमान दीवार की मोटाई और ट्यूब के बाहरी व्यास (OD) पर जानकारी का उपयोग ट्यूब के तनाव इतिहास की गणना करने के लिए किया जाता है। |
| · स्टीमसाइड स्केल मोटाई का उपयोग ट्यूब के प्रभावी तापमान इतिहास को मापने के लिए किया जाता है। |
| · तनाव इतिहास और प्रभावी तापमान इतिहास की तुलना निर्दिष्ट ट्यूब सामग्री की रेंगना टूटना सामग्री से की जाती है।इस जानकारी से, ट्यूब के शेष उपयोगी जीवन की गणना की जा सकती है - साथ ही बॉयलर में तापमान प्रोफाइल भी। |
| · हॉट स्पॉट और अपव्यय पैटर्न को भी पहचाना जा सकता है। |
उत्पाद समारोह
| थर्मल पावर प्लांट में सुपरहाइटर का कार्य बॉयलर से निकलने वाली संतृप्त भाप से नमी के अंतिम निशान (1 से 2%) को निकालना और संतृप्ति तापमान से पर्याप्त रूप से इसके तापमान में वृद्धि करना है। |
|
सुपर-हीटिंग हीटिंग समग्र चक्र दक्षता दक्षता को बढ़ाता है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संक्षेपण से बचा जाता है जो ब्लेड के क्षरण से बचता है। |
| भट्ठी से दहन गैसों की गर्मी भाप से नमी को हटाने और भाप को सुपरहीट करने के लिए उपयोग की जाती है। |
| सुपर-हीटर में आमतौर पर हेडर्स के बीच जुड़े एक या अधिक रिटर्न बेंड्स के समानांतर कई ट्यूब सर्किट होते हैं। |
GMAW
|
|
