उच्च तापमान लौ अवशोषण और सुरक्षा के लिए बॉयलर झिल्ली दीवार

उच्च तापमान लौ अवशोषण और सुरक्षा के लिए बॉयलर झिल्ली दीवार

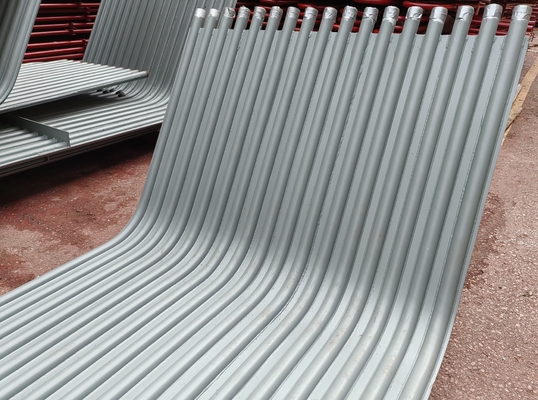

उत्पाद का परिचयः बॉयलर झिल्ली दीवार

        पानी की दीवार ही बॉयलर का मुख्य हीटिंग हिस्सा है, जिसमें स्टील के ट्यूबों की कई पंक्तियाँ होती हैं, जो बॉयलर के भट्ठी कक्ष के चारों ओर वितरित होती हैं।इसके अंदर बहता पानी या भाप हैबाह्य भाग को हीट कैटलर के भट्ठी कक्ष में लौ से गर्मी प्राप्त होती है। यह मुख्य रूप से भट्ठी में उच्च तापमान दहन उत्पादों की विकिरण गर्मी को अवशोषित करता है।जिसमें कार्यशील द्रव ऊपर की ओर बढ़ता है और गर्मी से वाष्पित हो जाता है.

दजल दीवार था मूल रूप से डिजाइन किया गयानहींतक होना गरम, लेकिन तक शांत द भट्ठी से उच्च तापक्रम.Lआटर,dईयूtoiणघओडhखाना खानाeपरिवर्तनfअभिषेक,itघरडियलीrपलाशtवहsटीमdरमअstवहmऐनhखाना बनानापीकलाofबतेलवाला।टीवहeवाष्पीकरणhखाना बनानाsउर्वरisमैंसहायताontवहiनयनwसभीoftवहbतेलवालाfउर्नासअncअवरोधकofmकोई भीपीअरललtयूबेस.फअभिषेकofविआटरwसभीistoअअवशोषित करनाtवहrअनुयायीhखाना खानाoftवहhइघ-tतापfलंगड़ाorfल्यूघजैसेintवहfउर्नास,घविसर्जित करनाsटीमorhओटwआटरintवहtउब,अnrशिक्षा देनाtवहtतापt कावहfउर्नासwसभीtoपीघुमावदारtवहfउर्नासwसब कुछ।बड़ी क्षमता के बॉयलर में भट्ठी के अंदर लौ का तापमान बहुत अधिक होता है और थर्मल विकिरण की तीव्रता बहुत अधिक होती है।बॉयलर में 40~50% या उससे भी अधिक गर्मी पानी की दीवार द्वारा अवशोषित होती हैकुछ छोटी क्षमता वाले बॉयलरों को छोड़कर, आधुनिक जल-ट्यूब बॉयलर बॉयलर में मुख्य वाष्पीकरण हीटिंग सतह के रूप में पानी की दीवार का उपयोग करते हैं।

लाभ

संरचना के प्रकार के अनुसार, तीन मुख्य प्रकार हैंः सादा ट्यूब प्रकार, झिल्ली प्रकार और चिचिरा ट्यूब प्रकार। सादा ट्यूब पानी की दीवार सीमलेस स्टील पाइप की एक पूरी पंक्ति से बनी होती है,और उनकी संरचना सबसे सरल हैझिल्ली पानी की दीवार कई रोल्ड पानी से ठंडा पंखुड़ी ट्यूबों को स्पॉट वेल्डिंग के साथ एक साथ वेल्ड करती है, ताकि वे एक सील संयुक्त हीटिंग सतह बन जाएं,जो न केवल भट्ठी की हवा की tightness में सुधार कर सकते हैं, हवा के रिसाव को कम करें, लेकिन भट्ठी की दीवार की बेहतर सुरक्षा करें, भट्ठी की दीवार के वजन को कम करें, संरचना को सरल बनाएं;स्पोर ट्यूब की पानी की दीवार पानी से ठंडा दीवार ट्यूब पर 20 ~ 25mm की लंबाई और 6 ~ 12mm के व्यास के साथ कई पिन वेल्ड करने के लिए है, और फिर जल दीवार के इस हिस्से की गर्मी अवशोषण को कम करने और दहन क्षेत्र के तापमान को बढ़ाने के लिए क्रोम अयस्क अग्निरोधी प्लास्टिक लागू करें,यह उन अवसरों के लिए उपयुक्त है जहां ईंधन की प्रज्वलन विशेष रूप से कठिन है या कुछ तरल स्लैग डिस्चार्ज भट्टियों के लिए.

लेआउट भाग के अनुसार, संलग्न दीवार प्रकार और विभाजन दीवार प्रकार (यानी, दो तरफा हीटिंग) पानी शीतलन दीवार के दो प्रकार हैं।पूर्व ज्यादातर आंशिक रूप से भट्ठी की दीवार की आंतरिक दीवार में एम्बेडेड है और एक तरफ गर्मी अवशोषित, जबकि उत्तरार्द्ध ज्यादातर एक बड़े बॉयलर के भट्ठी कक्ष के बीच में स्थापित किया जाता है, पूरे भट्ठी को दो स्वतंत्र भागों में अलग करता है जो दोनों तरफ गर्म होते हैं।

विवरण

वाटर वॉल पैनल का उपयोग अपशिष्ट गर्मी वसूली बॉयलर में किया जाता है। हम वाटर वॉल पैनल का निर्माण करते हैं। ये ग्राहकों के चित्र और विनिर्देशों के अनुसार कार्बन स्टील ट्यूबों से निर्मित होते हैं।झुकने वाले भाग में अंडाकार और पतला होने का विशेष ध्यान रखा जाता है, निर्माण के दौरान।

हम वाटरवॉल पैनलों की व्यापक श्रृंखला का निर्माण और आपूर्ति कर रहे हैं।हमारे द्वारा पेश किए जाने वाले ट्यूबों को एक महान आंतरिक दबाव का सामना करने के लिए जाना जाता है क्योंकि पंखुड़ी सामग्री की एक निरंतर पट्टी ट्यूब पर सर्पिल में घुमाया जाता हैइन ट्यूबों को समान रूप से गर्मी प्रदान करने के लिए जाना जाता है जिसके परिणामस्वरूप गर्मी उत्पादन में वृद्धि होती है।

बॉयलर में वाटर वॉल पैनल का मुख्य कार्य उच्च तापमान वाली लौ या धुएं से उत्पन्न गर्मी को अवशोषित करना और पाइपों में भाप या गर्म पानी उत्पन्न करना है।इस प्रकार कक्ष में तापमान को कम करने के लिए.

निर्माण का विवरण

झिल्ली पानी शीतलन दीवार के संयोजन विशेषताएं निम्नलिखित हैंः
1जब पाइप पंक्ति को संयोजन फ्रेम पर उठाया जाता है, तो पाइप पंक्ति की चौड़ाई, लंबाई, समतलता और विकर्ण को जांचें और समायोजित करें।यदि ट्यूब पंक्ति की चौड़ाई निर्दिष्ट आकार से अधिक या कम है, पंख को उचित लंबाई तक काटा जा सकता है, निर्दिष्ट आकार के लिए समायोजित किया जा सकता है और फिर फिर से वेल्डेड किया जा सकता है।कुछ बड़े आकार के पाइपों के बीच पंखों को काट दिया जा सकता है कि विकर्ण अंतर को खत्म करने के लिए पाइपों के बीच की दूरी को कम करने के लिए, और फिर पंखों को वेल्डेड किया जा सकता है। जब पाइप पंक्ति की असमानता अनुमेय सीमा से अधिक हो जाती है, तो जैक के शीर्ष दबाव को ठीक करने के लिए गैन्ट्री फ्रेम का उपयोग किया जा सकता है।
2पाइप पंक्ति के बट ज्वाइंट एक एकल पाइप के ज्वाइंट से अलग होते हैं। एक एकल पाइप के वेल्डिंग ज्वाइंट वेल्डिंग के बाद लगभग 1-2 मिमी सिकुड़ जाते हैं, जिसका अन्य पाइपों पर कोई प्रभाव नहीं पड़ता है।लेकिन पाइप पंक्ति एक ही नहीं है, पाइप पंक्ति बट वेल्डिंग के दो वर्गों, यदि वेल्डिंग अनुक्रम के एक तरफ से दूसरे तरफ, वेल्डिंग के कारण पाइप के अंत तक वेल्डिंग बहुत बड़ी है।बट वेल्डिंग से पहले, इस वेल्डिंग संयुक्त के बट क्लीयरेंस को व्यापक रूप से मापा जाना चाहिए, और बट क्लीयरेंस के अनुसार बहुत छोटा, मध्यम, बहुत बड़ा वर्गीकरण है,अगर बट क्लियरेंस बहुत बड़ा या बहुत छोटा हैइस समय, वेल्डिंग के सिकुड़ने के कारण, एक बड़े अंतराल वाला पाइप solderable हो जाएगा।पाइप वेल्डिंग के संकुचन विरूपण को कम करने के लिए, समरूपता और क्रॉस वेल्डिंग की विधि को अपनाया जाना चाहिए।
3. सामने और पीछे की जल शीतलन दीवार के निचले भाग में भट्ठी तल (ठंडे राख बाल्टी) है, और पीछे की जल शीतलन दीवार के ऊपरी भाग में लौ कोण है,तो घटक का आकार बड़ा है और आकार अधिक विशेष है, तो यह संयोजन करने के लिए मुश्किल है।
4. पीछे की पानी की दीवार पाइप की एकल पास गेंद अन्य हीटिंग सतह पाइप से अलग है.आग प्रतिरोधी कोण झुकने पाइप की संख्या पीछे पानी की दीवार के रूप में एक ही है, ज्वालारोधक कोण की कठोरता बढ़ाने के लिए, एक पर्याप्त संख्या में दूरी के साथ सीधे पाइप (सबसे अधिक भट्ठी प्रकार) भी हैं।equidiameter विशेष आकार का कास्ट स्टील टी (तीन-शाखा पाइप) स्थापित हैसीधे ट्यूब में और शीर्ष संबद्ध टैंक के बीच के जंक्शन में ओरिफिस Φ 5 मिमी या Φ 10 मिमी के रिस्ट्रिक्टर से लैस है। इस तरह,अधिकांश काम कर रहे मध्यम घुमावदार पाइप लौ कोण के ठंडा करने के लिए अनुकूल है, और काम के माध्यम के एक छोटे से हिस्से में घुमावदार पाइप सुनिश्चित करता है कि सीधे पाइप और घुमावदार पाइप में आंतरिक तनाव को कम करने के लिए संबंधित विस्तार की मात्रा है,तो गेंद के माध्यम से पारित करने की कठिनाई बढ़ जाती है.

हमारे बारे में

हुआ डोंग बॉयलर कं, लिमिटेड एक उच्च तकनीक उद्यम है जो बॉयलर के निर्माण में विशेषज्ञता रखता है। 1985 के दशक की शुरुआत में स्थापित, दो विनिर्माण आधार हैं, इस कंपनी में 400,000 वर्ग मीटर के साथ 110 अमरीकी डालर की अचल संपत्ति,000,000इसमें 1100 कर्मचारी हैं जिनमें 150 तकनीशियन और 600 कोड वेल्डर शामिल हैं।हुआ डोंग के पास चीन के सामान्य गुणवत्ता पर्यवेक्षण प्रशासन द्वारा जारी ग्रेड ए बॉयलर और ग्रेड ए1 और ए2 दबाव पोतों के लिए विनिर्माण लाइसेंस हैं, निरीक्षण और संगरोध; साथ ही यह अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स द्वारा जारी "एस" और "यू" "एनबी" टिकट रखता है; इस बीच इस कंपनी ने ISO9001, SO3834,EN12952 गुणवत्ता प्रबंधन प्रणाली.
