| एमओक्यू: | 20 टन |
| मानक पैकेजिंग: | स्टील फ्रेम |
| वितरण अवधि: | 60-150 दिन |
| भुगतान विधि: | एल/सी, टी/टी |

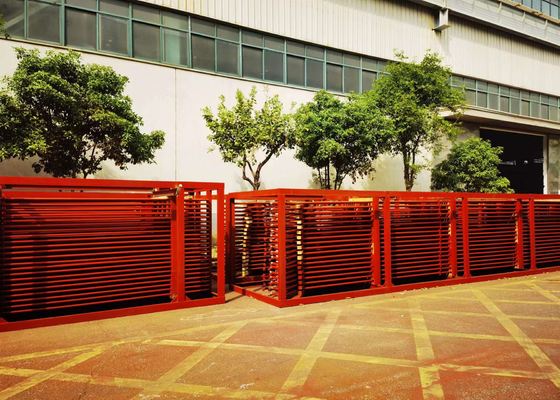

ASME बॉयलर सुपरहीटर रखरखाव और प्रतिस्थापन के लिए 12Cr1MovG से बना है
विवरण
सुपरहीटर
जीवाश्म ईंधन बिजली संयंत्रों में अक्सर भाप पैदा करने वाली भट्टी में एक सुपरहीटर सेक्शन होता है। भाप भाप के ड्रम के अंदर सुखाने वाले उपकरण से होकर सुपरहीटर तक जाती है, जो भट्टी में ट्यूब का एक सेट है।यहाँ भाप टयूबिंग के बाहर गर्म फ़्लू गैसों से अधिक ऊर्जा लेती है, और इसका तापमान अब संतृप्ति तापमान से ऊपर हो जाता है।
पुनरावर्तक
पावर प्लांट भट्टियों में ट्यूब के बाहर गर्म फ़्लू गैसों द्वारा गरम किए गए ट्यूबों वाला एक पुनरावर्तक खंड हो सकता है।मध्यवर्ती और फिर कम दबाव वाले टर्बाइनों को चलाने से पहले अधिक ऊर्जा एकत्र करने के लिए उच्च दबाव टरबाइन से निकलने वाली भाप को इन गर्म ट्यूबों के माध्यम से पारित किया जाता है।
बायलर में इंस्टॉलेशन मोड के अनुसार, सर्पेन्टाइन ट्यूब पैनल को आम तौर पर दो प्रकारों में विभाजित किया जा सकता है: वर्टिकल सस्पेंशन टाइप और हॉरिजॉन्टल सस्पेंशन टाइप।वर्टिकल सस्पेंडेड सर्पेंटाइन ट्यूब पैनल आमतौर पर सिंगल-लेयर स्ट्रक्चर होता है, जिसका इस्तेमाल मुख्य रूप से सुपरहीटर और रिहाइटर के हाई-टेम्परेचर सेक्शन में किया जाता है।ट्यूब पैनल का अंत सीधे हेडर के पाइप संयुक्त से जुड़ा हुआ है, हेडर की अनुदैर्ध्य दिशा में निलंबित और व्यवस्थित किया गया है, और भट्ठी कक्ष की छत में घुस गया है, और ट्यूब पैनल पर सहायक उपकरण के माध्यम से इसे सील कर दिया गया है;क्षैतिज निलंबित सर्पेन्टाइन ट्यूब पैनल, जिनमें से अधिकांश डबल-लेयर स्ट्रक्चर के हैं, को बीच में वाटर-कूल्ड हैंगिंग ट्यूब द्वारा तय और निलंबित किया जाता है, और आमतौर पर सुपरहीटर और रिहाइटर के कम तापमान वाले सेक्शन और इकोनोमाइज़र के सर्पेन्टाइन ट्यूब में उपयोग किया जाता है। .
नीचे दिए गए फायदे और नुकसान के साथ विभिन्न प्रकार के सुपर हीटर हैं:
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1. दृढ़ संरचनात्मक समर्थन | 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। | ऊपर से समर्थित |
| उलटा प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता का अभाव, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. ये सीधे ज्वाला को नहीं देखते हैं इसलिए ये मुख्य रूप से संवहन प्रकार के होते हैं | आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है। |
30 से अधिक वर्षों के लिए, हुआ डोंग बॉयलर हमारे बॉयलर सुपरहीटर्स और रिहाटर्स में लगातार नवाचार और सुधार कर रहा है।झुकने, वेल्डिंग और डिजाइन में सुधार सुनिश्चित करता है कि हमारे उत्पाद विश्वसनीय प्रदर्शन सुनिश्चित करते हुए यूरोपीय और अमेरिकी दोनों मानकों को पूरा करते हैं।
हमारे सुपर हीटर और रिहाइटर की सामग्री और ट्यूब व्यास रेंज नीचे दी गई है:
सुपरहीटर और रीहीटर के लिए सामग्री हम बना सकते हैं
कार्बन स्टील
स्टेनलेस स्टील
निकल और विशेष मिश्र
हमारे सुपरहीटर और रिहाइटर की ट्यूब व्यास सीमा
32-42 मिमी
