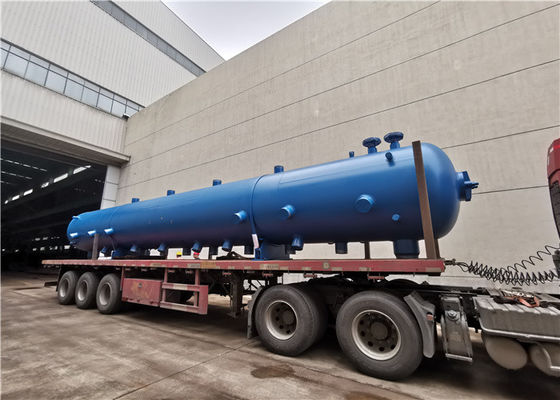

बेलनाकार दबाव कोयला ईंधन ASME बॉयलर भाप ड्रम दबाव पोत

उत्पाद वर्णन

ड्रम एक बेलनाकार दबाव पोत है जिसका उपयोग पानी-पाइप बॉयलर में भाप और जल पृथक्करण और भाप शुद्धिकरण के लिए किया जाता है, जिससे जल परिसंचरण लूप और स्ट्रिंग पॉट पानी बनता है।इसका मुख्य कार्य अर्थशास्त्री से पानी प्राप्त करना, पानी से भाप को अलग करना और पानी को सर्कुलेशन लूप में आपूर्ति करना और संतृप्त भाप को सुपरहीटर तक पहुंचाना है।ड्रम में पानी की एक निश्चित मात्रा होती है, जिसमें एक निश्चित गर्मी और सामग्री की बचत होती है।जब काम करने की स्थिति बदलती है, तो वाष्प दबाव परिवर्तन की गति धीमी हो सकती है।जब पानी की आपूर्ति और लोड को थोड़े समय के लिए समन्वित नहीं किया जाता है, तो यह एक बफर भूमिका निभाता है।ड्रम भाप-पानी के पृथक्करण, भाप की सफाई, बर्तन की दवा और भाप की गुणवत्ता सुनिश्चित करने के लिए निरंतर सीवेज निर्वहन के लिए आंतरिक उपकरणों से सुसज्जित है, जैसा कि चित्र में दिखाया गया है।

बॉयलर में ड्रम सबसे भारी और महंगी मोटी दीवार वाला दबाव-असर वाला घटक है।ड्रम न केवल उच्च आंतरिक दबाव का सामना करता है, बल्कि ऑपरेटिंग परिस्थितियों में बदलाव के कारण दीवार के तापमान में उतार-चढ़ाव के कारण थर्मल तनाव पैदा करता है।इसलिए, काम करने की स्थिति खराब है, प्रभावी संचालन स्थिति पर्यवेक्षण की आवश्यकता है।

कार्य प्रक्रिया

1. पानी की दीवार से आने वाली भाप और पानी का मिश्रण ड्रम के ऊपरी इनलेट पाइप के माध्यम से ड्रम में प्रवेश करता है।ड्रम की भीतरी दीवार और चाप लाइनर द्वारा गठित संकीर्ण कुंडलाकार मार्ग के साथ, भाप-पानी के मिश्रण को समान रूप से उचित प्रवाह दर पर ड्रम की आंतरिक दीवार में स्थानांतरित किया जा सकता है, इस प्रकार अत्यधिक तापमान अंतर की कठिनाई पर काबू पाता है। बॉयलर के स्टार्ट-अप और शटडाउन के दौरान ड्रम की ऊपरी और निचली दीवारें और तेज स्टार्ट-अप को सक्षम करना।

2. ड्रम में प्रवेश करने वाला भाप-पानी का मिश्रण भाप-पानी के चक्रवात विभाजक में प्रवेश करता है, और भाप-पानी के मिश्रण को अलग करने के लिए प्रवाह की दिशा बदलने की जड़ता का उपयोग करता है, जो भाप-पानी के मिश्रण का पहला पृथक्करण है।

3. पृथक भाप में अभी भी बहुत सारा पानी होता है।यह विभाजक के ऊपर से नालीदार प्लेट विभाजक में प्रवेश करता है।कुछ पानी की बूंदों के साथ भाप नालीदार प्लेटों के बीच की दरारों से बहती है, और पानी की फिल्म धातु की दीवार पर नीचे की ओर बहने के लिए बनती है।

4. द्वितीयक पृथक्करण के बाद भाप को अंततः भाप द्वारा साफ किया जाता है, और गुरुत्वाकर्षण पृथक्करण पानी के घनत्व अंतर का उपयोग करके किया जाता है, जो कि तीसरा पृथक्करण है।

5. तीन पृथक्करणों के बाद, भाप भाप गुणवत्ता मानक को पूरा करती है, और ड्रम के शीर्ष पर संतृप्त भाप पाइप से प्लेटन सुपरहीटर की ओर ले जाती है।

जल परिसंचरण

1. आमतौर पर स्टीम ड्रम में भाप और पानी का सह-अस्तित्व होता है।कुछ दबाव में, ड्रम में जल वाष्प का तापमान भी भिन्न होता है (पानी के घुलने की विशेषताओं की तालिका को संदर्भित करता है, अर्थात रेटेड दबाव के तहत रेटेड संतृप्ति तापमान)।यदि यह संतृप्त अवस्था में है, तो पानी का तापमान भाप के समान ही होता है।

2. ड्रम में पानी का संचलन एक संवहन ताप चक्र है (ड्रम की बाहरी दीवार से गर्मी विकिरण और धुएं के पाइप या बाहरी दीवार से सीधे गर्मी हस्तांतरण को छोड़कर)।गर्म पानी के हल्के वजन के कारण ऊपर की ओर बढ़ने की प्रक्रिया में ऊष्मा का आदान-प्रदान होता है।गर्मी की एक निश्चित मात्रा तक पहुंचने के बाद, पानी का एक हिस्सा गैसीय अवस्था में परिवर्तित हो जाता है।

कार्यों

स्टीम ड्रम के मुख्य कार्य नीचे दिए गए हैं:

1. यह बॉयलरों के सामान्य जल परिसंचरण को सुनिश्चित करने के लिए काम करने वाले माध्यम हीटिंग, वाष्पीकरण और सुपरहिटिंग की तीन प्रक्रियाओं का जंक्शन हब है।

2. अंदर, बॉयलर स्टीम की गुणवत्ता सुनिश्चित करने के लिए स्टीम-वाटर सेपरेटर और निरंतर ब्लोडाउन डिवाइस हैं।

3. पानी की एक निश्चित मात्रा है, गर्मी भंडारण की एक निश्चित क्षमता है, वाष्प दबाव की परिवर्तन गति को कम करें।

4. बॉयलर के सुरक्षित संचालन को सुनिश्चित करने के लिए ड्रम दबाव गेज, जल स्तर गेज, दुर्घटना निर्वहन पानी, सुरक्षा वाल्व और अन्य उपकरणों से लैस है।

हमारी कंपनी

HD बॉयलर 1985 में स्थापित, Zhangjiagang हुआ डोंग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), एक पेशेवर औद्योगिक निर्माता है, जो उपयोगिता बॉयलर, औद्योगिक बॉयलर, HRSG बॉयलर और सभी प्रकार के बॉयलर भागों, जैसे वॉटरवॉल पैनल, अर्थशास्त्री का उत्पादन करता है। , एयर प्रीहीटर, सुपरहीटर, हेडर, स्पाइरल फिन ट्यूब, एच-फिन ट्यूब, हीट पाइप आदि। एचडी बॉयलर झांग जिया गैंग सिटी के पूर्वी उपनगर डोंग लाई इंडस्ट्रियल पार्क में स्थित है।संयंत्र का स्थान शंघाई पोर्ट के लिए लगभग 150 किमी एक्सप्रेसवे या सूज़ौ या वूशी के लिए 60 किमी स्टेट रोड है, जिसमें परिवहन सभी दिशाओं में सुविधाजनक और तेज़ी से फैला हुआ है।
