| एमओक्यू: | एक सेट |
| कीमत: | Negociable |
| वितरण अवधि: | 30 दिनों के बाद जमा |
| भुगतान विधि: | एल / सी, टी / टी |
| आपूर्ति क्षमता: | 500 टन प्रति माह |

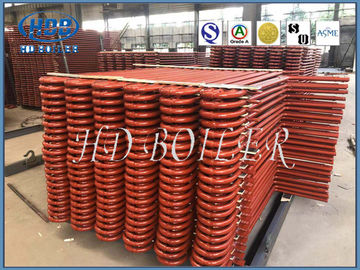

स्टील बॉयलर स्पेयर पार्ट्स सुपरहीटर और रेहटर कोयला निकाल दिया हीट एक्सचेंजर
उत्पाद वर्णन
सुपरहाइटर बॉयलर के सबसे महत्वपूर्ण भागों में से एक हैं जो गर्मी विनिमय दक्षता में सुधार करते हैं।
बॉयलर में, बिजली संयंत्र की दक्षता में सुधार करने के लिए सुपरहीटेड भाप के एक निश्चित तापमान पर संतृप्त भाप को गर्म करना है। संक्षेप में, पुनरावर्तक थर्मल पावर प्लांट की रीसाइक्लिंग दक्षता में सुधार करता है।
सुपरहीटर अपने संतृप्ति बिंदु के ऊपर भाप का तापमान है।
रेहटर मूल रूप से एक सुपरहीटर होता है, जो टरबाइन के उच्च दबाव वाले चरण से भाप को गर्म करने का कारण बनता है। पुन: स्टीम टरबाइन के निम्न दबाव स्तर पर भेजा जाता है। उच्च दबाव और कम दबाव वाले टरबाइन के बीच भाप को गर्म करने से, विद्युत संयंत्र चक्र की विद्युत दक्षता को 40 प्रतिशत से अधिक तक बढ़ाया जा सकता है। बड़े रिसाइकिलर्स पर हीट रिसाइक्लिंग का उपयोग किया जाता है क्योंकि यह केवल बड़े बिजली संयंत्रों में आर्थिक रूप से व्यवहार्य है।
विवरण
सुपरहीटर
आम तौर पर 30 ~ 60 मिमी। सबसे सामान्य प्रकार का प्रवाह सुपरहॉट सर्पेन्टाइन ट्यूब होता है। इसमें एक अधिक सघन ट्यूब समूह होता है, इसे सजाने में 450 ~ 1000 ℃ ग्रिप गैस तापमान, ऊर्ध्वाधर और लेटरल अपरदन की ग्रिप गैस होती है। मुख्य रूप से फ्ल्यू गैस संवहन द्वारा ऊष्मा को पाइप में स्थानांतरित करता है, और कुछ ऊष्मा विकिरण द्वारा अवशोषित हो जाती है। प्लेट-प्रकार के सुपरहीटर में ट्यूब स्क्रीन की बहुलता होती है, जो भट्टी के ऊपरी भाग में या आउटलेट पर, विकिरण से संबंधित होती है। सेमी-रेडिएशन टाइप सुपरहीटर। पूर्व भट्टी की आंच से रेडिएंट को अवशोषित करता है, जबकि बाद वाला भी कुछ संवहन ऊष्मा को अवशोषित करता है। 10 एमपीए से ऊपर के पावर स्टेशन के बॉयलर में, स्क्रीन प्रकार और सर्पिन प्रकार के सुपरहीटर का उपयोग आमतौर पर गर्मी अवशोषण को बढ़ाने के लिए किया जाता है। दीवार भट्ठी की भीतरी दीवार पर लगाया जाने वाला सुपरहैटर रेडिएंट सुपरहैटर है, जिसका उपयोग बहुत कम किया जाता है। भट्ठी की दीवार और संवहन fl की दीवार बनाने के लिए बड़ी क्षमता वाले पावर स्टेशन बॉयलर में वॉल-माउंटेड सुपरहीटर का उपयोग किया जाता है।ue। तस्वीर कई सुपरहीटर की व्यवस्था को दिखाती है। सुपरहीटर के साथ छोटी क्षमता वाले औद्योगिक बॉयलरों को केवल सिंगल स्टेज सुपरहीटर के साथ आवश्यकताओं को पूरा किया जा सकता है।
पुनरावर्तक
रिहाइटर लेआउट सुपरहाइटर लेआउट का अनुसरण करता है, जिसमें संवहन, विकिरण और अर्ध-विकिरण शामिल हैं।
संवहन पुनरावर्तक में रिवर्स फ्लो, डाउनस्ट्रीम प्रवाह और मिश्रित प्रवाह, एकल कॉइल, डबल कॉइल, मल्टी-कॉइल, समानांतर और कंपित, ऊर्ध्वाधर और क्षैतिज प्रकार, सामने की दीवार के समानांतर और सामने की दीवार पर लंबवत है। कंक्रीट रिहाइटर मुख्य रिहैटर है कि संवहन गर्मी को अवशोषित करता है।
रेडिएंट रेहटर भट्ठी विकिरण को अवशोषित करने वाले रिहाइटर को संदर्भित करता है।
अर्ध-दीप्तिमान रिहाइटर (प्लेट सुपरहीटर) रिहर्स का उल्लेख करते हैं जो भट्ठी से अधिक विकिरण को अवशोषित करते हैं (कुल गर्मी का 1/2 से अधिक)।
पुनरावर्तक का भौतिक चयन सिद्धांत सुपरहीटर के समान है।चूंकि रिहिंग स्टीम शीतलन क्षमता में सुपरहीटर से हीन होता है, इसलिए डिजाइन दीवार का तापमान आमतौर पर समान तापमान स्तर के सुपरहीटर की तुलना में अधिक होता है। उच्च तापमान रिहेटर्स की मुख्य नलिकाएं आमतौर पर मिश्र धातु इस्पात से बनी होती हैं (धातु ट्यूब में मिश्र धातु 5% से अधिक होती है। तत्वों)। उदाहरण के लिए, 12CrlMoV, स्टील 102, sa213-t91, sa213-tp304, sa213-tp347, आदि।
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1. संरचनात्मक समर्थन की पुष्टि करें | 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है। | ऊपर से समर्थित |
| उलटा-टाइप | 1. संघनित भाप की जल निकासी | 1. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज-प्रकार |
1. उचित जल निकासी 2. अच्छा संरचनात्मक कठोरता। |
1. वे प्रत्यक्ष रूप से फ्लैम नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से हैं | आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित है। |
आवेदन
संतृप्त भाप को गर्म करने के लिए उपयोग करें, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
सुपरहाइटर क्षमता पावर जनरेशन बढ़ाने के लिए अपग्रेड करता है
प्रमाणीकरण
|
|
