उत्पत्ति के प्लेस: | Zhangjiagang, चीन |
ब्रांड नाम: | HD BOILER |
प्रमाणन: | ISO9001,ASME,Grade A,SGS,EN |
मॉडल संख्या: | QF 9.5 / 1050 |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | मोल भाव |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 20 सेट / वर्ष |
शर्त: | नया | अनुप्रयोगों की सीमा: | औद्योगिक |
---|---|---|---|
विशिष्टता: | स्वनिर्धारित | सतह का उपचार: | चित्रित |
उत्पादन: | भाप | जल परिसंचरण: | प्राकृतिक परिसंचरण |
दबाव: | कम / मध्यवर्ती / उच्च दबाव | बंदरगाह: | शंघाई |
हाई लाइट: | अपशिष्ट गर्मी वसूली बॉयलर,औद्योगिक बॉयलर और गर्मी वसूली भाप जनरेटर |

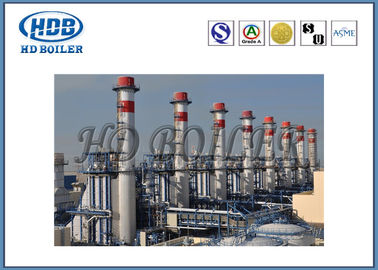

ASME नेशनल बोर्ड स्टैंडर्ड के साथ HRSG प्रोफेशनल वेस्ट एसिड रिसाइकलिंग बॉयलर
हीट रिकवरी स्टीम जेनरेटर (HRSG)
हीट रिकवरी स्टीम जेनरेटर वेस्ट हीट रिकवरी यूनिट का एक प्रकार है जो भाप उत्पन्न करने के लिए अपशिष्ट गर्मी (आमतौर पर गैस टर्बाइन से) का उपयोग करता है।इसलिए, HRSG आमतौर पर गैस टर्बाइन के निकास से जुड़े होते हैं।इनका इस्तेमाल आमतौर पर कंबाइंड साइकल पावर प्लांट्स में किया जाता है, जहां जनरेटर चलाने के लिए गैस और स्टीम टर्बाइन दोनों का इस्तेमाल किया जाता है।हीट रिकवरी स्टीम जनरेटर के सामान्य भागों में निम्नलिखित शामिल हैं:
• सुपरहीटर और डेस्परथिएटर
• भाप ड्रम, मिट्टी ड्रम, ड्रम इंटर्नल्स
• ट्यूबों
• पूरक फायरिंग के लिए डक्ट बर्नर
• टैंक नीचे उड़ा
• गरम करनेवाला
• डक्ट बर्नर, बर्नर प्रबंधन प्रणाली, पायलट बर्नर सहित फायरिंग उपकरण
• बाइपास स्टैक और एग्जॉस्ट स्टैक, सीलिंग एयर फैन, बैफल्स, पाइपिंग, वाल्व और कंट्रोल
विचार
1. एचआरएसजी का डिजाइन और निर्माण ऐसा होना चाहिए कि ट्यूब, पाइपिंग, आवरण, संक्रमण डक्टवर्क और निकास स्टैक का कोई हानिकारक कंपन किसी भी ऑपरेटिंग स्थिति के तहत मौजूद नहीं है।
2. एचआरएसजी प्रणाली के सभी घटक पूरी तरह से सूखा होने में सक्षम होना चाहिए।सभी बाड़ों, नलिकाओं, पाइपिंग और कॉइल असेंबलियों के लिए निम्न बिंदु नालियां प्रदान की जानी चाहिए।कॉइल असेंबलियों पर दिए गए सभी नाली कनेक्शनों को एक एकल संग्रह बिंदु प्रदान करने के लिए एक साथ पाइप किया जाना चाहिए।
3. पूरक फायरिंग को आवश्यकतानुसार अपनाया जाना चाहिए और डक्ट बर्नर द्वारा प्राप्त किया जा सकता है।
4. यदि ASME BPVC के लिए डिज़ाइन और निर्माण किया गया है, तो निर्माता को सभी घटकों के लिए सामग्री प्रमाणपत्र और सभी आवश्यक कोड स्टैम्प और प्रमाण पत्र प्राप्त करने चाहिए।
5. कंपन, सैगिंग और मिसलिग्न्मेंट को रोकने के लिए सुपरहीटर तत्वों को स्थित और समर्थित होना चाहिए
6. अधिक दक्षता के लिए अर्थशास्त्रियों को आम तौर पर एचआरएसजी के हिस्से के रूप में सुसज्जित किया जाना चाहिए।
विन्यास
तकनीकी मापदंड
सीमेंट उत्पादन लाइन की क्षमता t / d | 1000 | 2500 है | 5000 | 10000 | |
बॉयलर इनलेट प्रवाह एन.एम.३/ एच | भट्ठा (सामने) | 60000 | 88000 है | 243000 है | 472000 है |
भट्ठा (पूंछ) | 76000 है | 170000 की है | 328000 है | 612000 है | |
बॉयलर इनलेट गैस तापमान ℃ | भट्ठा (सामने) | 370 | 360 है | 380 | 390 है |
भट्ठा (पूंछ) | 360 है | 320 ~ 360 | 330 | 330 | |
रेटेड वाष्पीकरण टी / एच | भट्ठा (सामने) | 5.8 | 7.25 है | २४ | 50 |
भट्ठा (पूंछ) | 7.5 है | 10 ~ 15.8 | 20 ~ 24.6 | 35.5 है | |
रेटेड भाप दबाव Mpa | भट्ठा (सामने) | 1.25 | 1.25 | 1.25 | 1.25 |
भट्ठा (पूंछ) | 1.25 | 1.25 | 1.25 | 1.25 | |
रेटेड भाप तापमान ℃ | भट्ठा (सामने) | 340 | 330 | 350 | 360 है |
भट्ठा (पूंछ) | 340 | 300 ~ 340 | 310 | 310 | |
बॉयलर की संरचना | भट्ठा (सामने) | खड़ा | खड़ा | खड़ा | खड़ा |
भट्ठा (पूंछ) | खड़ा | अनुलंब और क्षैतिज | अनुलंब और क्षैतिज | खड़ा |
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ डोंग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;कार्बनिक गर्मी वाहक और बिजली भाप बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ युग्मित, एचडी बॉयलर बॉयलर के डिजाइन भागों सहित बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और प्रतिस्थापन सहित एक अनूठी सेवा बाजार में लाता है।
1. 400,000 वर्ग मीटर का निर्माण क्षेत्र
2. 150 इंजीनियर
3. 600 कोडेड वेल्डर
4. 60 लाइसेंसधारी निरीक्षक (NDT स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001: 2008 गुणवत्ता प्रणाली
7. पावर बॉयलरों का ASME सर्टिफिकेट
8. ASME 'S', 'U' और NB स्टाम्प प्राधिकरण
