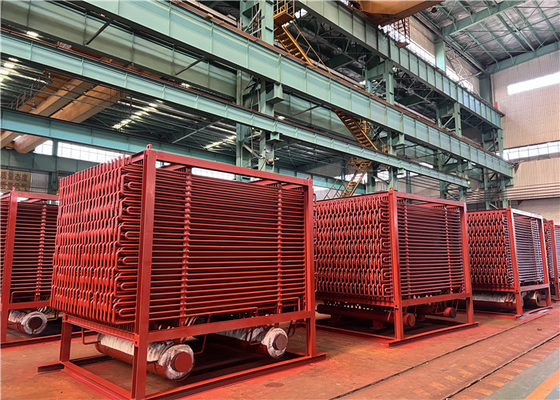

SA210A1 कोयले से चलने वाले बिजली संयंत्र के लिए मैनिफोल्ड्स हैडर के साथ ट्यूब बॉयलर इकोनोमाइज़र

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	HD BOILER
प्रमाणन:	ISO9001 , SGS , TUV , ASME , EN
मॉडल संख्या:	गरम करनेवाला

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट / 10 टन सेट करता है
मूल्य:	Negotiable
पैकेजिंग विवरण:	समुद्री यात्रा योग्य पैकिंग
प्रसव के समय:	तीस दिन
भुगतान शर्तें:	वेस्टर्न यूनियन, एल / सी, टी / टी
आपूर्ति की क्षमता:	प्रति माह 500 टन

संपर्क करें

विस्तृत उत्पाद विवरण

सामग्री:	A210A1 कार्बन स्टील	प्रयोग:	बिजली संयंत्र
प्रकार:	प्राकृतिक परिसंचरण	संरचना:	गर्म / पानी की नली
उत्पादन:	गर्म पानी/भाप	ईंधन:	कोयला/गैस/तेल से चलने वाला, पानी का ताप
हाई लाइट:	कई गुना हैडर के साथ ट्यूब बॉयलर अर्थशास्त्री , कोयला निकालने के लिए ट्यूब बॉयलर अर्थशास्त्री , कार्बन स्टील ट्यूब बॉयलर अर्थशास्त्री

SA210A1 कोयले से चलने वाले बॉयलर पावर प्लांट के लिए मैनिफोल्ड्स हैडर के साथ ट्यूब बॉयलर इकोनोमाइज़र

परिचय

बॉयलर इकोनोमाइज़र पंख वाले ट्यूबों के साथ ताप विनिमय उपकरण होते हैं जो एक तरल, कभी-कभी पानी को गर्म करते हैं, हालांकि कभी-कभी तरल के उबलते उद्देश्य से अधिक नहीं होते हैं।हम तीन प्रकार के बॉयलर अर्थशास्त्री, नंगे ट्यूब अर्थशास्त्री, एच finned ट्यूब अर्थशास्त्री और सर्पिल finned ट्यूब अर्थशास्त्री का निर्माण कर सकते हैं।एच-फिनेड ट्यूब अर्थशास्त्री उच्च कुशल हीट एक्सचेंजर अर्थशास्त्री है जिसमें एच-फिनेड ट्यूब शामिल हैं।

नंगे ट्यूब अर्थशास्त्री की तुलना में, एच-फिनेड ट्यूब अर्थशास्त्री हीट एक्सचेंज क्षेत्र को बढ़ा सकता है और ट्यूबों की संख्या को कम कर सकता है।यह ग्रिप गैस प्रवाह की गति और घर्षण को कम करने के लिए ग्रिप गैस प्रवाह क्षेत्र को भी बढ़ा सकता है।
लंबी ट्यूब पंक्ति में फिट होने के लिए उच्च कठोरता के साथ एच-फिनेड ट्यूब को डबल एच फिनिश ट्यूब के रूप में बनाया जा सकता है।
सर्पिल पंख वाला अर्थशास्त्री एक नया डिज़ाइन किया गया हीट ट्रांसफर उपकरण है, जिसमें गंभीर घर्षण और कम सेवा समय को दूर करने के लिए सर्पिल फिन ट्यूब होते हैं।

विशेष विवरण

विवरण	बॉयलर अर्थशास्त्री
सामग्री	मिश्र धातु इस्पात, कार्बन स्टील, SA210C, SA213T22, आदि।
सामग्री मानक	एएसटीएम, एन या आईएसओ आदि।
आयाम	अनुकूलन
वज़न	न्यूनतम: 10 टन अधिकतम: 1000 टन
गलाने की प्रक्रिया:	ईएफ + एलएफ + वीडी
प्रक्रिया	सामग्री → पिंड → हॉट / कोल्ड-रोलिंग → हीट ट्रीटमेंट (सामान्यीकरण + तड़के) → निरीक्षण → रफ मशीनिंग → यूटी → दूसरा हीट ट्रीटमेंट → फिनिशिंग मशीनिंग → निरीक्षण
यूटी मानक	ASTM A388 या EN10228, आदि

तकनीकी निर्देश

सामग्री संरचना
सर्पिल फिन ट्यूब, इनलेट और आउटलेट के हेडर, बेंड, फ्रेम और अन्य सहायक के एक गंभीर से मिलकर बनता है।
संरचना व्यवस्था
लाइन / कंपित व्यवस्था में।

समारोह

(1) अर्थशास्त्री बॉयलर की तरह भाप उत्पादन प्रणाली है।जब निकास वाल्व के माध्यम से इंजन सिलेंडर से निकास गैस निकलती है तो यह पानी को गर्म करके भाप उत्पन्न करने के लिए बॉयलर में जाती है।

(2) उन गैसों के बाद यह अर्थशास्त्री के माध्यम से चला जाता है शेष निकास गैस तापमान को अर्थशास्त्री में पानी गर्म किया जाता है।यह भाप उत्पन्न करने में मदद करता है, और यह दक्षता में सुधार कर रहा है और ईंधन की खपत को बचाता है

(3) एक अर्थशास्त्री बॉयलर के निकास से अपशिष्ट गर्मी का उपयोग करता है, जो अन्यथा (ज्यादातर मामलों में) बॉयलर में फ़ीड पानी को पहले से गरम करने के लिए वातावरण में खो जाएगा। यह बॉयलर दक्षता में सुधार करता है और ईंधन की लागत को कम करता है।

विविधता

उपयोगिता बॉयलर अर्थशास्त्री

1	एचडीबी उपयोगिता बॉयलरों के लिए अर्थशास्त्री का उत्पादन करता है, जिसमें बॉयलर के उच्च दबाव भाप से बिजली का उत्पादन करने के लिए कोयले, लकड़ी, तेल या अन्य ठोस ईंधन द्वारा संचालित बॉयलर शामिल हैं।
2	ये अर्थशास्त्री आमतौर पर बॉयलर के पिछले पास में स्थित होते हैं और क्षैतिज रूप से चलने वाली ट्यूबों के साथ उन्मुख होते हैं। बॉयलर फीडवाटर गैस प्रवाह (जिसे काउंटरफ्लो कहा जाता है) के विपरीत दिशा में अर्थशास्त्री सर्किट के माध्यम से चलता है।
3	ऐश फाउलिंग को कम करने के लिए आमतौर पर नंगे ट्यूबों का उपयोग किया जाता है, लेकिन कुछ बॉयलर ओईएम अपने अर्थशास्त्रियों को फिनिश्ड ट्यूबों के साथ डिजाइन करते हैं, या तो सर्पिल या लंबे पंखों वाले।
4	एचडीबी या तो नंगे, सर्पिल पंखों वाले या लंबे पंखों वाले ट्यूबों के साथ अर्थशास्त्री तत्वों का उत्पादन कर सकता है, और यदि आप चाहें, तो अपनी इकाई को अन्य ट्यूब-प्रकारों में से एक में फिर से डिज़ाइन करें।एचडीबी सभी यूटिलिटी बॉयलर इकोनोमाइज़र के लिए रिप्लेसमेंट हेडर भी बना सकता है।

पैकेज बॉयलर अर्थशास्त्री

1	एचडीबी के पास अद्वितीय निर्माण क्षमताएं हैं जिनका ऑप्टिमस इंजीनियर सल्फ्यूरिक एसिड प्लांट इकोनोमाइजर और सुपरहीटर्स डिजाइन करते समय पूरा फायदा उठाते हैं।
2	अक्सर यह ऑप्टिमस इकाइयों को उच्च ताप हस्तांतरण क्षमता के लिए कॉन्फ़िगर करने की अनुमति देता है जिसके परिणामस्वरूप सतह क्षेत्र की आवश्यकता कम होती है और परिणामस्वरूप, कम कीमत वाला उत्पाद।
3	HDB अपनी ऑन-साइट क्षमताओं का उपयोग ट्यूबों को मोड़ने, मशीन बनाने और हेडर बनाने, ट्यूबशीट को ड्रिल करने, सभी केसिंग सामग्री को काटने और तैयार करने, और सभी प्रेशर पार्ट और केसिंग वेल्ड करने के लिए करता है।
4	यह HDB को निर्माण अनुक्रम और शेड्यूल पर अधिक नियंत्रण देता है जिससे हमें समय पर डिलीवरी प्रदर्शन का एक उल्लेखनीय रिकॉर्ड हासिल करने में मदद मिली है।

एचआरएसजी इकोनॉमाइजर

1	आज के एचआरएसजी मॉड्यूल के लिए अर्थशास्त्री फ़िनट्यूब के साथ कॉन्फ़िगर किए गए हैं जो लंबवत लटकते हैं।एचडीबी ने वस्तुतः सभी एचआरएसजी ओईएम कंपनियों के लिए इकोनोमाइजर कॉइल्स का निर्माण किया है और प्रत्येक की अनूठी विशेषताओं को समझता है।
2	कई मामलों में, यूटिलिटीज हेडर और ट्यूब बेंड्स के अंदर प्रवाह त्वरित जंग (एफएसी) का विरोध करने में मदद करने के लिए अपने अर्थशास्त्रियों को सादे कार्बन स्टील से मिश्र धातु सामग्री में अपग्रेड करने की इच्छा रखती हैं।
3	एचडीबी अर्थशास्त्री निर्माण के लिए वन-स्टॉप शॉप है क्योंकि हम सभी सामग्रियों को तैयार करते हैं और सभी दबाव वाले हिस्से और अटैचमेंट वेल्डिंग का प्रदर्शन करते हैं, फ़िनट्यूब को फ़िन करने से लेकर, हेडर बनाने और कॉइल बंडल को इकट्ठा करने तक।

विनिर्माण और स्वीकृति मानदंड

·	जेबी / टी 6512 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब निर्माण प्रौद्योगिकी स्थितियों के साथ बॉयलर"
·	HG/T3181 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब"
·	JB/T6511 "सर्पिल finned ट्यूब परीक्षण तकनीकी स्थिति।"
·	JB1611 "बॉयलर ट्यूब माने बॉक्स असेंबली स्थितियां"
·	JB/T1612 "बॉयलर दबाव निर्माण की स्थिति।"
·	JB16I3 "बॉयलर प्रेशर पार्ट्स वेल्डिंग की स्थिति।"

* नोट: HD बॉयलर ग्राहक की आवश्यकता के अनुसार विशेष प्रकार के अर्थशास्त्री को बेस्पोक कर सकता है।

आंतरिक हीट एक्सचेंजर्स

1. बाष्पीकरणकर्ता को छोड़ने और गैस कंप्रेसर की ओर जाने वाली गैस को सुपरहीट करके भी सबकूलिंग का उत्पादन किया जा सकता है।

2. ये सिस्टम लिक्विड लाइन से गर्मी निकालते हैं लेकिन गैस कंप्रेशर्स सक्शन को गर्म करते हैं।

3. यह सुनिश्चित करने के लिए एक बहुत ही सामान्य समाधान है कि गैस कंप्रेसर तक पहुंच जाए और तरल वाल्व तक पहुंच जाए।

4. यह हीट एक्सचेंजर के अधिकतम उपयोग की भी अनुमति देता है क्योंकि द्रव के तापमान को बदलने के लिए उपयोग किए जाने वाले हीट एक्सचेंजर्स के हिस्से को कम करता है, और उस मात्रा को अधिकतम करता है जिसमें रेफ्रिजरेंट अपना चरण बदलता है।
