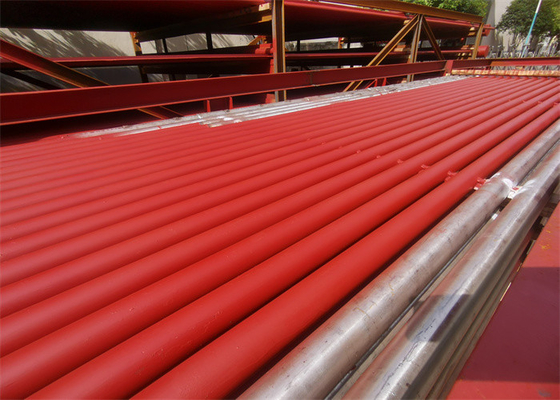

एएसएमई मानक सुपरहीटर और रिहाइटर स्टेनलेस वेल्ड कार्बन स्टील ट्यूब

सुपर हीटर सबसे महत्वपूर्ण बॉयलर सप्रे भागों में से एक है जो थर्मल दक्षता में सुधार करता है।उच्च तापमान भाप बॉयलर रेडिएंट सुपर हीटर आमतौर पर उच्च दबाव बिजली संयंत्र बॉयलर में लगाया जाता है।

बॉयलर में, सुपर हीटर की भूमिका पावर प्लांट की दक्षता बढ़ाने के लिए संतृप्त भाप को एक निश्चित तापमान पर सुपरहीटेड स्टीम तक गर्म करना है।पुनरावर्तक अनिवार्य रूप से थर्मल पावर प्लांट चक्र दक्षता में और सुधार करता है।

स्टीम सुपर हीटर कॉइल: सुपर हीटर कॉइल का उपयोग बॉयलर में संतृप्त भाप उत्पन्न करने के लिए किया जाता है।सुपर हीटर कॉइल विशेष रूप से पावर प्लांट के बॉयलर में उपयोग किए जाते हैं।हम मिश्र धातु इस्पात के विभिन्न ग्रेडों में सुपर हीटर कॉइल का निर्माण करते हैं और ग्राहक के ड्राइंग के अनुसार समर्थन और हेडर के साथ या बिना दाग रहित स्टील ट्यूबों में।

बॉयलर संचालन की स्थिति में परिवर्तन, जैसे लोड स्तर, ईंधन परिवर्तन, दहन की स्थिति में परिवर्तन, आदि, सभी का सुपरहीटर आउटलेट भाप तापमान पर प्रभाव पड़ता है, इसलिए पावर स्टेशन बॉयलर में बॉयलर आउटलेट भाप तापमान को समायोजित करने के साधन होते हैं ताकि इसे स्थिर बनाया जा सके। निर्दिष्ट मूल्य। आमतौर पर इस्तेमाल किए जाने वाले साधन हैं:

(1) पानी के जेट या सतह के प्रकार के तापमान reducer के साथ सीधे भाप तापमान को समायोजित करें;

(2) भट्ठी आउटलेट धुएं के तापमान को बदलने के लिए स्विंग बर्नर के साथ;

(3) स्मोक रीसर्क्युलेशन एडजस्टमेंट सुपरहीटर हीट एब्जॉर्प्शन के साथ। जब बॉयलर लोड बढ़ता है, तो फ्लो सुपरहीटर के इनलेट और आउटलेट स्टीम का तापमान वृद्धि मूल्य बढ़ जाता है, जबकि रेडिएंट सुपरहीटर का तापमान वृद्धि मूल्य कम हो जाता है।

सुपरहीटर ट्यूब दीवारउच्चतम तापमान के तहत बॉयलर दबाव भागों में, इसलिए उच्च गुणवत्ता वाले कम कार्बन स्टील और विभिन्न क्रोमियम मोलिब्डेनम मिश्र धातु इस्पात का उपयोग करना चाहिए, उच्चतम तापमान वाले हिस्से में कभी-कभी ऑस्टेनिटिक क्रोमियम निकल स्टेनलेस स्टील का भी उपयोग करना चाहिए।बॉयलर ऑपरेशन में, यदि पाइपलाइन का तापमान सामग्री की टिकाऊ ताकत, थकान शक्ति या सतह ऑक्सीकरण की स्वीकार्य तापमान सीमा से अधिक है, तो पाइप लाइन फट जाएगी।

पाइप का बाहरी व्यास आम तौर पर 30 ~ 60 मिमी होता है। सबसे आम प्रकार का सुपरहीटर सर्पिन ट्यूब होता है। इसमें अपेक्षाकृत घने ट्यूब सेट होते हैं, जो अनुप्रस्थ और अनुदैर्ध्य क्षरण द्वारा 450 ~ 1000 ℃ के ग्रिप गैस तापमान में व्यवस्थित होते हैं। ग्रिप गैस। ग्रिप गैस मुख्य रूप से संवहन द्वारा पाइप को गर्मी स्थानांतरित करती है, और कुछ विकिरण गर्मी को अवशोषित करते हैं। स्क्रीन प्रकार के सुपरहीटर में ट्यूब स्क्रीन की बहुलता होती है, जो भट्ठी या आउटलेट के ऊपरी भाग में व्यवस्थित होती है, विकिरण से संबंधित होती है या अर्ध-विकिरण सुपरहीटर। पूर्व भट्ठी की लौ की उज्ज्वल गर्मी को अवशोषित करता है, जबकि बाद वाला संवहन गर्मी के हिस्से को अवशोषित करता है। 10 एमपीए से ऊपर के पावर स्टेशन बॉयलर में, आमतौर पर स्क्रीन प्रकार और सर्पिन ट्यूब प्रकार सुपरहीटर दोनों का उपयोग गर्मी अवशोषण को बढ़ाने के लिए किया जाता है। फर्नेस की भीतरी दीवार पर लगाया जाने वाला वॉल सुपरहीटर रेडिएंट सुपरहीटर है, जिसका शायद ही कभी उपयोग किया जाता है। वॉल टाइप सुपरहीटर का उपयोग बड़ी क्षमता वाले पावर स्टेशन बॉयलर में फर्नेस छत की दीवार बनाने के लिए किया जाता है।एन डी संवहन ग्रिप, और प्रकाश भट्ठी की दीवार बनाने के लिए इन्सुलेशन सामग्री को बाहर लगाया जाता है।

मतभेद

सिद्धांत

• सुपरहीटर का सिद्धांत बॉयलर की भाप उत्पन्न करने वाली नलियों के समान है।

•उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर बह जाती हैं और भाप का तापमान बढ़ा देती हैं जिसका परिमाण सुपरहीटर और गैस के वेग को छोड़कर निकास गैस के तापमान पर निर्भर करता है।

आवेदन पत्र

संतृप्त भाप को गर्म करने के लिए उपयोग करें, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।

बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता उन्नयन

हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान इत्यादि। हम तदनुसार डिजाइन करेंगे।
