उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD BOILER |
प्रमाणन: | ISO9001 , SGS , TUV , ASME , EN |
मॉडल संख्या: | सर्पिल फिन ट्यूब |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | आयरन फ्रेम पैकिंग |
प्रसव के समय: | 30 - 60 दिन |
भुगतान शर्तें: | वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 1500 टन प्रति माह |
ट्यूब की सामग्री: | SA 210 GR.A1 | फिन की सामग्री: | सीएस |
---|---|---|---|
प्रोडक्ट का नाम: | बॉयलर सर्पिल फिन ट्यूब | पैकिंग: | स्टील फ्रेम |
आवेदन पत्र: | बॉयलर सिस्टम और औद्योगिक प्रणाली | प्रमाणपत्र: | आईएसओ 9 001, एएसएमई, एन, एसजीएस |
हाई लाइट: | उच्च दक्षता औद्योगिक बॉयलर फिन ट्यूब,स्टेनलेस स्टील बॉयलर सर्पिल फिन ट्यूब,SA 210 बॉयलर सर्पिल फिन ट्यूब |

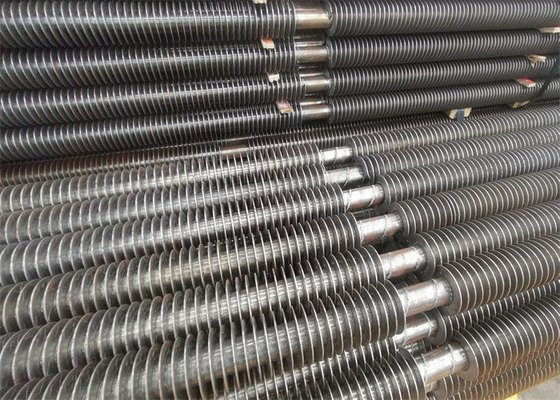

उच्च दक्षता हीट एक्सचेंज के लिए औद्योगिक स्टेनलेस स्टील बॉयलर सर्पिल फिन ट्यूब
सामान्य परिचय
वर्तमान में, सर्पिल फिनड स्टील ट्यूब ज्यादातर घुमावदार, उच्च आवृत्ति वेल्डिंग और ब्रेज़िंग सर्पिल फिनड स्टील ट्यूब हैं।इंटरगल सर्पिल फिनड स्टील ट्यूब अपनी लंबी सेवा जीवन, स्थिर गर्मी हस्तांतरण प्रदर्शन और स्पष्ट रूप से हर बचत प्रभाव के कारण उपरोक्त तीन प्रकार के सर्पिल फिनड स्टील ट्यूबों के नवीनीकरण उत्पाद बन गए हैं।उनके फायदे निम्नलिखित पहलुओं में दिखाए गए हैं:
1. लंबी सेवा जीवन, घुमावदार वेल्डेड फिनड स्टील ट्यूबों की तुलना में 3 गुना से अधिक।
2. फिन रूट और ट्यूब की आर्क कटिंग और फिन्स की चिकनी सतह फिन रूट के असमान फोल्डिंग के कारण राख संचय, राख प्लगिंग और फिन ट्यूबों के अन्य रूपों के स्लैगिंग की घटना को पूरी तरह से समाप्त कर देती है।
3. धातु संरचना के घनत्व, उपज शक्ति, तन्य शक्ति और पहनने के प्रतिरोध में सुधार के लिए हॉट रोलिंग तकनीक पर मुकदमा चलाया जाता है।
4. क्योंकि फिन और ट्यूब अभिन्न हैं और सर्पिल बैंड में वितरित किए जाते हैं, इंटीग्रल स्पाइरल फिनेड ट्यूब की दबाव असर क्षमता समान मोटाई और आंतरिक व्यास के साथ सीमलेस स्टील ट्यूब की 3 गुना से अधिक होती है।
5. पहनने का प्रतिरोध, जो उच्च हवा की गति और उच्च राख सांद्रता (विशेष रूप से द्रवित बिस्तर बॉयलरों को परिचालित करने) के कारण कोयले से चलने वाले बॉयलर की संवहन हीटिंग सतह के गंभीर पहनने की समस्या को हल करता है।
6. अभिन्न फिन-ट्यूब संरचना संपर्क थर्मल प्रतिरोध को पूरी तरह से समाप्त कर देती है जिसे अन्य फिन-ट्यूब संरचना दूर नहीं कर सकती है।इसके अलावा, फिन का अनुदैर्ध्य खंड ट्रेपोजॉइडल संरचना है, इसलिए गर्मी हस्तांतरण दक्षता में सबसे बड़ी सीमा तक सुधार होता है।
7. इंटीग्रल स्पाइरल फिन की विस्तारित सतह हीट एक्सचेंज को अपनाया जाता है।समान कार्य परिस्थितियों के तहत, ट्यूब बंडल का गर्मी हस्तांतरण गुणांक समान मोटाई और आंतरिक व्यास के साथ सीमलेस स्टील ट्यूब के 3.5-5.5 गुना और समान विनिर्देश के साथ वेल्डेड सर्पिल फिन स्टील ट्यूब के दो बार होता है।
8. पंख और ट्यूब अभिन्न संरचना हैं, इसलिए उनका उपयोग उच्च तापमान और कठोर वातावरण में किया जा सकता है।फिनेड स्टील ट्यूबों के अन्य रूपों में पंखों की छूट और शेडिंग के कारण गर्मी हस्तांतरण प्रदर्शन की कोई अस्थिरता नहीं होगी।
सर्पिल फिनड ट्यूब व्यापक रूप से बॉयलर अर्थशास्त्री, वायु प्रीहीटर, और अपशिष्ट ताप बॉयलर की गर्मी वसूली में, साथ ही साथ रासायनिक उद्योग, दबाव पोत और अन्य क्षेत्रों में गर्मी विनिमय उपकरण में उपयोग किया जाता है।बॉयलरों में प्रयुक्त होने वाली इकाइयों की क्षमता भी छोटी से बड़ी हो गई है, और उनके अनुप्रयोग दिन-ब-दिन बढ़ते जा रहे हैं।वर्तमान में, चीन में कई पेशेवर निर्माता उच्च आवृत्ति प्रतिरोध वेल्डिंग का उत्पादन कर सकते हैं, सर्पिल फिनेड ट्यूबों को टांकना, और फिनेड ट्यूबों के उत्पादन उपकरण और तकनीक को आयात, पाचन और अवशोषण से आत्म-विकास के लिए विकसित, डिजाइन और निर्मित किया गया है।गुणवत्ता उन्नत विदेशी मानकों की आवश्यकताओं तक पहुंच गई है।
फिनेड ट्यूबों का उपयोग करने के लाभ:
1. गर्मी हस्तांतरण प्रभाव में सुधार के लिए प्रभावी स्थान में गर्मी हस्तांतरण क्षेत्र में वृद्धि हुई है।
2. गर्मी हस्तांतरण सतह के अधिभोग स्थान को कम करें और इसकी मात्रा को कम करें, विशेष रूप से तेजी से लोड होने वाले बॉयलरों के लिए।
3. उपकरण की लागत कम करें और उपकरणों की सुरक्षा में सुधार करें।
4. वाटर साइड प्रेशर ड्रॉप कम होने के कारण ऑपरेशन की लागत कम हो जाती है।
5. फिनेड ट्यूबों की कठोरता बढ़ जाती है, और ट्यूब के भूकंपीय प्रतिरोध में सुधार होता है।
निर्माण विधि
सर्पिल फिनेड ट्यूबों का निर्माण विभिन्न तरीकों से किया जा सकता है।वर्तमान में, बॉयलर और दबाव वाहिकाओं जैसे हीट एक्सचेंजर्स में उपयोग की जाने वाली फिनड ट्यूबों के लिए कई मुख्य निर्माण विधियां हैं।
उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल finned ट्यूब
उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिनड ट्यूब वेल्डेड भागों में आयातित उच्च आवृत्ति वर्तमान की तरह है।वेल्डेड जोड़ों और आसन्न क्षेत्रों की संपर्क सतह के माध्यम से वर्तमान द्वारा उत्पन्न प्रतिरोध गर्मी का उपयोग करके, वेल्डेड संपर्क सतह पिघलने या अर्ध-पिघलने की प्लास्टिक स्थिति तक पहुंच सकती है, फिर वेल्डेड संपर्क सतह पर उचित दबाव लागू किया जाता है, पूरा करने के लिए फिनेड ट्यूबों का वेल्डिंग कार्य।
ब्रेज़्ड सर्पिल फिनेड ट्यूब
टांकना सर्पिल फिनड ट्यूब एक प्रकार का धातु भराव है जिसका गलनांक वेल्डेड भाग की तुलना में कम होता है, और फिर टांकना तापमान को गर्म करता है।जब वेल्डेड भाग पिघल नहीं रहा होता है, तो सोल्डर पिघलने से अच्छी तरह से गीला हो जाता है और ब्रेज़ हो जाता है, और वेल्डेड भाग के संपर्क बिंदु के विस्तार और फैलाव के आधार पर टांकना संयुक्त बनाता है, इस प्रकार सर्पिल फिनेड ट्यूब की वेल्डिंग को पूरा करता है।
इंटीग्रल सर्पिल फिनड ट्यूब
इंटीग्रल सर्पिल फिनड ट्यूब मध्यम आवृत्ति निरंतर हीटिंग की स्थिति के तहत मोटी दीवार वाली ट्यूब (बिलेट ट्यूब) के एक्सट्रूज़न और टाई द्वारा बनाई जाती है। इसे घरेलू बाजार में फिनड ट्यूब के निर्माण की नवीनतम विधि के रूप में जाना जाता है।यह एक घरेलू कंपनी द्वारा विकसित किया गया है और पेटेंट के लिए शोध और विकसित इंटीग्रल फिनड ट्यूब के साथ-साथ स्व-निर्मित इंटीग्रल फिनड ट्यूब मैन्युफैक्चरिंग उपकरण लागू किए गए हैं।
गुणवत्ता नियंत्रण
1 | लागू सामग्री जानकारी के साथ प्रभाव परीक्षण और शक्ति गणना रिपोर्ट। |
2 | स्टील प्लेट, ट्यूब और इलेक्ट्रोड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट। |
3 | एक्स-रे, -रे और तरल प्रवेशक परीक्षण निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए। |
4 | हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और सुरक्षा सुनिश्चित करें। |
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ दांग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;ऑर्गेनिक हीट कैरियर और इलेक्ट्रिक स्टीम बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ, एचडी बॉयलर बाजार में बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और बॉयलर दबाव भागों के प्रतिस्थापन सहित एक अनूठी सेवा लाता है।
