उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD BOILER |
प्रमाणन: | ISO9001 , SGS , TUV , ASME , EN |
मॉडल संख्या: | सुपरहीटर और रीहीटर |
न्यूनतम आदेश मात्रा: | 1 सेट / 10 टन |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | 50 ~ 100 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 1500 टन / महीना |
सामग्री: | कार्बन स्टील | इलाज: | विद्युत भट्टी |
---|---|---|---|
हाइड्रोलिक परीक्षण: | स्वीकार करना | ट्यूब मोटाई: | उपयुक्त |
ओवेलिटि: | जाँच | स्थिति: | नया |
हाई लाइट: | विद्युत भट्ठी सुपरहीटर और रिहाइटर,विद्युत कार्बन स्टील सुपरहीटर रिहाइटर,उच्च दक्षता प्रसंस्करण |

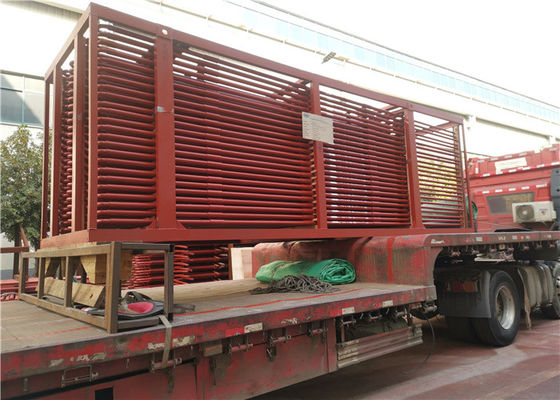

स्टेनलेस / कार्बन स्टील सुपरहीटर Coils प्रसंस्करण उच्च दक्षता
सुपरहीटर
एक सबक्रिटिकल बॉयलर में, SH मुख्य-स्टीम हेडर और स्टीम ड्रम के बीच होता है और इसमें शामिल होते हैं |
• सैचुरेटेड ट्यूब जो ड्रम से भाप को एसएच इनलेट हेडर तक ले जाती हैं (जब एसएच ट्यूब सीधे ड्रम से नहीं जुड़ी होती हैं) |
• सुपरहीटर बैंक अपने संबंधित इनलेट और आउटलेट हेडर के साथ |
• एसटीसी के लिए अटेम्परेटर स्टेशन |
• सभी फिटिंग के साथ मेन-स्टीम हैडर और मेन-स्टीम स्टॉप वॉल्व (MSSV) के साथ टर्मिनेटिंग |
स्टीम ड्रम से भाप मुख्य-स्टीम हेडर की ओर बहती है, और ओवरहीटिंग और विफलता को रोकने के लिए सभी परिस्थितियों में एसएच ट्यूबों में प्रवाह सुनिश्चित करने के लिए दोनों के बीच कोई वाल्व नहीं होना चाहिए। |
रिहीटर
भाप को फिर से गर्म करने में आंशिक रूप से विस्तारित भाप (टरबाइन के उच्च दबाव सिलेंडर के अंत में) को वापस लेना शामिल है, इसे ठंडे रीहीट पाइप में बॉयलर में वापस ले जाना, सुपरहिटेड भाप के समान या उच्च तापमान पर गर्म करना, और वापस लौटना शामिल है गर्म गर्म पाइप में टरबाइन।हार्डवेयर के संदर्भ में, एक RH सिस्टम में शामिल है
• टर्बाइन से बॉयलर तक कोल्ड रीहीट पाइप |
• कोल्ड रीहीट पाइप पर सुरक्षा वाल्व |
• कोल्ड रीहीट पाइप या इंटरकनेक्टिंग पाइप पर आपातकालीन स्प्रे-वाटर एटेम्परेटर सिस्टम |
• रीहीटर बैंक इनलेट और आउटलेट हेडर के साथ पूरा हुआ |
• बॉयलर से टर्बाइन तक गर्म पाइप को गर्म करें |
उत्पाद की जानकारी
1 | भाप चक्र की दक्षता उच्च भाप के दबाव और तापमान के साथ-साथ दोबारा गर्म करने से भी बेहतर होती है। |
2 | भाप का सुपरहीटिंग और रीहीटिंग दोनों जितना संभव हो उतना ऊंचा होना चाहिए।120 बार और उससे अधिक के भाप दबाव पर, सुपरहीट में प्रत्येक 20 डिग्री सेल्सियस वृद्धि के लिए चक्र दक्षता में -1% सुधार होता है। |
3 | इसलिए, टरबाइन के धातु विज्ञान के अनुरूप दबाव के प्रत्येक बैंड के लिए उच्च सुपरहीट वांछित हैं। |
निर्माण
सर्पेन्टाइन ट्यूब को एक तरल कंटेनर में विसर्जित करें। जब सांप के अंदर तरल हो। पूरे पाइप को लगातार भरने के लिए, तरल को पाइप के निचले सिरे से पाइप के ऊपरी सिरे तक खिलाया जाना चाहिए। जब भाप होती है स्नेक ट्यूब में डाला जाता है, पानी के हथौड़े से बचने के लिए और ट्यूब में ठंडे तरल के जमा होने के कारण रुकावट से बचने के लिए, भाप ऊपर से प्रवेश करनी चाहिए और नीचे से कंडेनसेट को छुट्टी दे दी जाती है।
जलमग्न कॉइल हीट एक्सचेंजर की संरचना को दो प्रकारों में विभाजित किया जा सकता है: अनैच्छिक और वियोज्य। चयन में, माध्यम और जंग की सफाई पर आधारित होना चाहिए। पैकिंग की ऊंचाई और सामग्री का उपयोग किया जाता है। गैस्केट सामग्री की पसंद द्वारा निर्धारित किया जा सकता है उपकरण में दबाव, तापमान और माध्यम की प्रकृति का उपयोग।
समारोह
जलमग्न कॉइल हीट एक्सचेंजर, आमतौर पर ट्यूब के बाहर माध्यम को ठंडा करने, संघनित करने या गर्म करने, ठंडा करने और वाष्पीकरण के लिए उपयोग किया जाता है।
इसके फायदे सरल संरचना, कम लागत और सुविधाजनक संचालन और प्रबंधन हैं। इसके अलावा, यह कॉइल में उच्च दबाव का सामना कर सकता है।इसके अलावा, यह अक्सर छोटे गर्मी हस्तांतरण क्षेत्र के साथ रिएक्टर में गर्मी हस्तांतरण घटक के रूप में उपयोग किया जाता है।
नुकसान: आमतौर पर, कंटेनर में मध्यम वेग बहुत कम होता है, इसलिए पाइप के बाहर गर्मी हस्तांतरण गुणांक छोटा होता है। इसलिए गर्मी हस्तांतरण प्रभाव खराब है। उपकरण भारी था। बड़े ताप विनिमय क्षेत्र के साथ हीट एक्सचेंजर के रूप में उपयोग के लिए उपयुक्त नहीं है।
सामग्री
सुपरहीटर और रिहीटर की सामग्री स्टील पाइप, तांबे की पाइप, अन्य अलौह धातु, सेरेमिक पाइप, ग्रेफाइट पाइप और इतने पर है।
कार्यशाला
