उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD Boiler |
प्रमाणन: | ISO9001,ASME,Grade A,SGS,EN |
मॉडल संख्या: | झिल्ली पानी की दीवार |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | तीस दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी, मनीग्राम |
आपूर्ति की क्षमता: | 500 टन/माह |
स्थिति: | नया | संरचना: | आग / जल ट्यूब |
---|---|---|---|
ईंधन: | कोयला/गैस/कोयला आधारित/जल ताप | प्रकार: | ऊर्जा की बचत |
दबाव: | कम/उच्च दबाव | पैकिंग: | आयरन फ्रेम पैकेज |
विनिर्देश: | अनुकूलित | सामग्री: | कार्बन स्टील / स्टेनलेस स्टील आदि |
हाई लाइट: | एएसएमई मेम्ब्रेन वॉटर पैनल,स्टडेड पावर स्टेशन वॉटर वॉल,स्टडेड पावर स्टेशन वॉटर पैनल |

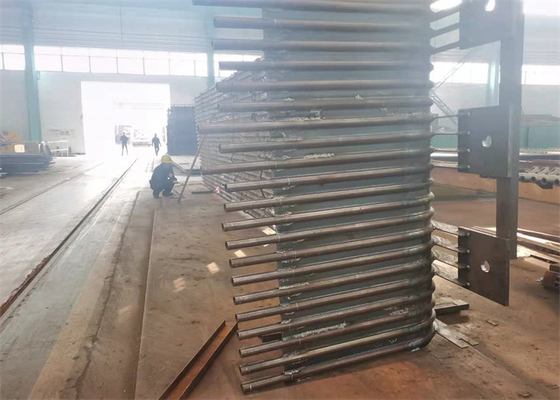

पावर स्टेशन बॉयलर वाटर वॉल पैनल हीट एक्सचेंजर / पावर स्टेशन प्लांट के लिए निर्माण
उत्पाद विवरण
बॉयलर में एक वाटरवॉल एक भट्ठी की दीवार होती है जिसमें पानी-ट्यूब बॉयलर में आग रोक और ट्यूब शामिल होते हैं। ट्यूब समान रूप से दूरी पर होते हैं और आम तौर पर हेडर से जुड़ते हैं जो बदले में बॉयलर के मुख्य जेनरेटिंग बैंक से जुड़े होते हैं। वे सेवा करते हैं यहां एक दो गुना उद्देश्य उस कैप्चर गर्मी में है जो अन्यथा वायुमंडल से बच जाएगा और बॉयलर में पानी को गर्म करने में मदद करेगा। और वे आग रोक को ठंडा रखने में भी मदद करते हैं (अपेक्षाकृत बोलते हुए) यह आग रोक को रोकता है।
पिन के साथ पानी की दीवार के पैनल आमतौर पर भट्ठी की दीवार की भीतरी दीवार पर लंबवत रखे जाते हैं, इसका उपयोग मुख्य रूप से भट्ठी में लौ और उच्च तापमान ग्रिप गैस द्वारा उत्सर्जित उज्ज्वल गर्मी को अवशोषित करने के लिए किया जाता है। यह मुख्य प्रकार की वाष्पीकरण हीटिंग सतह है सभी प्रकार के आधुनिक बॉयलर और बॉयलर जल परिसंचरण लूप का मूल घटक। भट्ठी की दीवार की शीतलन और सुरक्षा दोनों के कारण, इसलिए नाम।
पानी की दीवार को मूल रूप से गर्म करने के लिए नहीं, बल्कि उच्च तापमान क्षति से भट्ठी को ठंडा करने के लिए डिज़ाइन किया गया था। बाद में, इसके अच्छे हीट एक्सचेंज फ़ंक्शन के कारण, इसने धीरे-धीरे स्टीम ड्रम को बॉयलर के मुख्य हीटिंग भाग के रूप में बदल दिया।
बाष्पीकरणीय ताप सतह, जो बॉयलर कक्ष की भीतरी दीवार पर रखी जाती है और इसमें कई समानांतर पाइप होते हैं। पानी की दीवार का कार्य भट्ठी कक्ष में उच्च तापमान लौ या ग्रिप गैस की उज्ज्वल गर्मी को अवशोषित करना, भाप या गर्म पानी उत्पन्न करना है। पाइप में, और भट्ठी की दीवार की रक्षा के लिए भट्ठी की दीवार के तापमान को कम करें। एक बड़ी क्षमता वाले बॉयलर में, भट्ठी में लौ का तापमान बहुत अधिक होता है, गर्मी विकिरण की तीव्रता बहुत बड़ी होती है। चालीस से पचास प्रतिशत या अधिक बॉयलर में गर्मी पानी की दीवार द्वारा अवशोषित होती है। कुछ छोटी क्षमता वाले बॉयलरों को छोड़कर, आधुनिक वॉटर ट्यूब बॉयलर वाष्पीकरण की मुख्य हीटिंग सतह के रूप में वाटर कूलिंग वॉल लेते हैं।
झिल्ली जल दीवार के लाभ
1) ।भट्ठी की दीवार की रिसावरोधीता की गारंटी देने और दहन कक्ष के वायु रिसाव को कम करने के लिए।
2))।दहन कक्ष के पूर्ण जल शीतलन को प्राप्त करने के लिए, और बॉयलर सहायक उपकरण झिल्ली पानी की दीवार पूरक फायरिंग की स्थिति के तहत कोकिंग को रोकने के लिए लाभ है।
3))।थर्मल स्टोरेज क्षमता छोटी है, दहन कक्ष की वार्मिंग तेज है और कूलिंग भी तेज है, जो बॉयलर के शुरू होने और भट्टी के बंद होने के समय को कम कर सकती है।
4))।शीर्ष समर्थित वाटर कूल्ड दीवार को अपनाना अच्छा है और यह बॉयलर ढांचे के भार को कम कर सकता है, जो ओवरहैंग के लिए लाभकारी है।
5) नंगे ट्यूबों की तुलना में, झिल्ली पानी की दीवार ट्यूबों की गर्मी अवशोषण क्षमता में सुधार करती है।
6) कारखाने के प्रत्यक्ष बॉयलर झिल्ली पानी की दीवार बॉयलर भागों की प्रारंभिक संयोजन डिग्री में सुधार कर सकती है और स्थापना कार्यभार को कम कर सकती है।
पैरामीटर
नाम | झिल्ली पानी पैनल |
सामग्री | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील |
ट्यूब का आकार | Φ38 - 76 मिमी, या आवश्यकता अनुसार |
मानक | आईएसओ, एएसएमई |
नमूना | जड़ा हुआ |
आवेदन | बॉयलर दहन कक्ष के आसपास स्थापित करने योग्य |
विशेषताएं
1. लागू सामग्री की जानकारी के साथ ताकत गणना रिपोर्ट;
2. स्टील प्लेट, ट्यूब और वेल्डिंग रॉड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट;
3. 100% एक्स-रे निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए;
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक कामकाजी दबाव और सुरक्षा सुनिश्चित करें।
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ डोंग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;ऑर्गेनिक हीट कैरियर और इलेक्ट्रिक स्टीम बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ, एचडी बॉयलर बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और बॉयलर दबाव भागों के प्रतिस्थापन सहित एक अनूठी सेवा बाजार में लाता है।
व्यक्ति से संपर्क करें: Miss. Sandy Chen
फैक्स: 86- 512-58774453
पते: पता: N0.1, डोंगली रोड, डोंगलाई, झांगजीगांग शहर, जिआंग्सु प्रांत, चीन
फैक्टरी पता:पता: N0.1, डोंगली रोड, डोंगलाई, झांगजीगांग शहर, जिआंग्सु प्रांत, चीन
