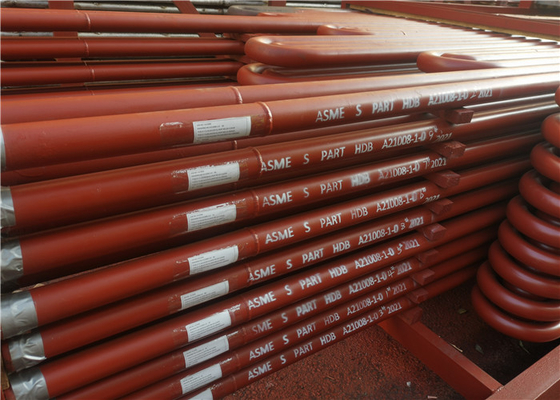

प्रतिस्थापन के लिए कार्बन स्टील पावर प्लांट एएसएमई सुपरहीटर कॉइल

सुपरहीटर, जिसे स्टीम सुपरहीटर के रूप में भी जाना जाता है, आमतौर पर भट्टी की आउटलेट स्थिति में स्थापित किया जाता है, इसकी भूमिका निरंतर दबाव की स्थिति में ड्रम में संतृप्त भाप (आमतौर पर 2% पानी होता है) का नेतृत्व करना है, और फिर गर्म किया जाता है उत्पादन प्रक्रिया की जरूरतों को पूरा करने के लिए निर्दिष्ट अति ताप तापमान।

सुपरहीटर ट्यूब का कार्य गर्मी को अवशोषित करना है।सीमलेस बॉयलर स्टील ट्यूब या गर्मी प्रतिरोधी मिश्र धातु स्टील ट्यूब को सांप के आकार में मोड़ा जाता है, और दोनों सिरों को क्रमशः इनलेट और आउटलेट कंटेनरों में वेल्डेड किया जाता है।

पाइप का बाहरी व्यास आम तौर पर 30 ~ 60 मिमी होता है। सबसे आम प्रकार का सुपरहीटर सर्पिन ट्यूब होता है। इसमें अपेक्षाकृत घने ट्यूब सेट होते हैं, जो अनुप्रस्थ और अनुदैर्ध्य क्षरण द्वारा 450 ~ 1000 ℃ के ग्रिप गैस तापमान में व्यवस्थित होते हैं। ग्रिप गैस की। ग्रिप गैस मुख्य रूप से संवहन द्वारा पाइप को गर्मी स्थानांतरित करती है, और कुछ विकिरण गर्मी को अवशोषित करते हैं। स्क्रीन प्रकार के सुपरहीटर में ट्यूब स्क्रीन की बहुलता होती है, जो भट्ठी या आउटलेट के ऊपरी भाग में व्यवस्थित होती है, विकिरण से संबंधित होती है या अर्ध-विकिरण सुपरहीटर। पूर्व भट्ठी की लौ की उज्ज्वल गर्मी को अवशोषित करता है, जबकि बाद में संवहन गर्मी के हिस्से को अवशोषित करता है। 10 एमपीए से ऊपर के पावर स्टेशन बॉयलर में, आमतौर पर स्क्रीन प्रकार और सर्पिन ट्यूब प्रकार सुपरहीटर दोनों का उपयोग गर्मी अवशोषण को बढ़ाने के लिए किया जाता है। फर्नेस की भीतरी दीवार पर लगाया जाने वाला वॉल सुपरहीटर रेडिएंट सुपरहीटर है, जिसका शायद ही कभी उपयोग किया जाता है। वॉल टाइप सुपरहीटर का उपयोग फर्नेस छत की दीवार बनाने के लिए बड़ी क्षमता वाले पावर स्टेशन बॉयलर में किया जाता है।एन डी संवहन ग्रिप, और प्रकाश भट्ठी की दीवार बनाने के लिए इन्सुलेशन सामग्री को बाहर लगाया जाता है।
