उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD Boiler |
प्रमाणन: | ISO9001 , SGS , TUV , ASME , EN |
मॉडल संख्या: | सर्पिल प्रकार |
न्यूनतम आदेश मात्रा: | 1 सेट / सेट 10 टन |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | 60 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 500 टन प्रति माह |
सामग्री: | कार्बन स्टील / मिश्र धातु इस्पात / स्टेनलेस स्टील | चित्र: | स्वनिर्धारित |
---|---|---|---|
मानक: | मेरी तरह | आयाम: | स्वनिर्धारित |
धूल की मात्रा: | छोटी धूल | प्रकार: | प्राकृतिक परिसंचरण एक के माध्यम से |
शर्त: | नया | पैकिंग: | आयरन फ्रेम पैकेज |
हाई लाइट: | कोई ऐश संचय बॉयलर ट्यूब नहीं,कोई राख संचय नहीं दाँतेदार ट्यूब,बॉयलर दाँतेदार सर्पिल पंख वाली ट्यूब |

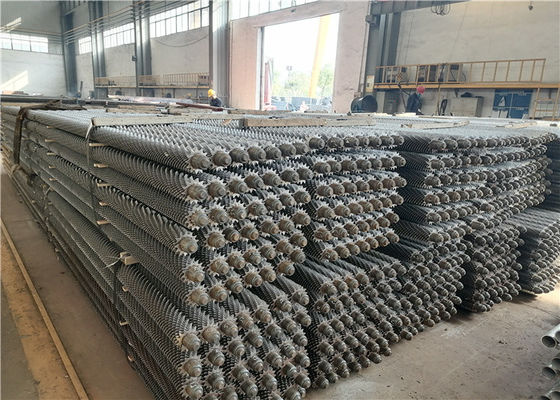

दाँतेदार सर्पिल बॉयलर फिन ट्यूब कार्बन स्टील / स्टेनलेस स्टील नो ऐश संचय
सर्पिल फिन ट्यूब विवरण
सर्पिल फिनड ट्यूब सर्पिल फिन के साथ बॉयलर के लिए कुशल गर्मी हस्तांतरण भागों है, यह गर्मी हस्तांतरण क्षेत्र नंगे ट्यूबों के कई गुना है। जो गर्मी हस्तांतरण में सुधार कर सकता है, प्रवाह प्रतिरोध और सामग्री की खपत को कम कर सकता है।
सर्पिल फिनड ट्यूब अब विभिन्न बॉयलरों में व्यापक रूप से उपयोग किए जाते हैं। इसे विभिन्न तरीकों से निर्मित किया जा सकता है, जिसमें उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिनड ट्यूब, ब्रेज़िंग सर्पिल फिनड ट्यूब और इंटरग्रल सर्पिल फिनड ट्यूब शामिल हैं।
सीरेटेड स्पाइरल फिनड ट्यूब एक विशेष आकार की विस्तारित सतह है जिसे स्पाइरल फिनेड ट्यूब के आधार पर विकसित किया गया है।इसकी निर्माण प्रक्रिया उच्च आवृत्ति वाले वेल्डेड सर्पिल फिनड ट्यूब के समान है, लेकिन अंतर यह है कि दाँतेदार सर्पिल फिनड ट्यूब को घुमाने से पहले पट्टी के अंतराल को काट दिया जाना चाहिए।घुमावदार होने पर, कटे हुए हिस्से को स्वाभाविक रूप से अलग किया जाता है, जिससे गियर का आकार बनता है।उच्च आवृत्ति वेल्डिंग सर्पिल फिन हॉबिंग वाइंडिंग तकनीक पर न केवल बहुत कम (विरूपण) को सरल करता है, तंग, उच्च शक्ति, थर्मल शॉक और मैकेनिकल शॉक के साथ संयुक्त है, थर्मल प्रदर्शन अच्छा है, छोटे प्रवाह हानि, मजबूत संक्षारण प्रतिरोध प्रदर्शन, और काफी प्रसार है सतह, लंबे समय तक ठंड और गर्म स्थिति में विरूपण के लिए आसान नहीं है, लंबे कामकाजी जीवन, प्रवाह सीमा परत के विनाश और तेज गर्मी हस्तांतरण के कारण भी।इस दाँतेदार पंख का व्यापक रूप से एयर कंडीशनर और बॉयलर अर्थशास्त्रियों में उपयोग किया गया है।
लाभ
1. गर्मी हस्तांतरण प्रभाव में सुधार के लिए प्रभावी स्थान में गर्मी हस्तांतरण क्षेत्र बढ़ाएं।
2. गर्मी की सतह से ली गई जगह को कम करें, मात्रा कम करें, विशेष रूप से त्वरित लोडिंग बॉयलर के लिए सूटबेल।
3. उपकरण लागत कम करें और उपकरण सुरक्षा बढ़ाएं।
4. संचालन लागत कम करें।
5. ट्यूबों की एंटी-सेस्मिक क्षमता में सुधार करें क्योंकि फिनेड ट्यूब की कठोरता में वृद्धि होती है।
6.सुविधाजनक एश हटाने, और नहींएश संचय।
विशेष विवरण
ना। | विशिष्टता (मिमी) | आयुध डिपो | दीवार की मोटाई |
1 | 32*3 | 32(33) | 3+0.5 |
2 | 32*4 | 32(33) | 4+0.5 |
4 | 38*4 | 38(39) | 4+0.5 |
4 | 38*5 | 38(39) | 5+0.5 |
5 | 42*4 | 42(43) | 4+0.5 |
6 | 42*5 | 42(43) | 5+0.5 |
7 | 50*6 | 50(51) | 6+0.5 |
अनुप्रयोग
फिन ट्यूब मुख्य रूप से मैकेनिकल और ऑटोमोटिव इंजीनियरिंग (तेल कूलर, माइन कूलर, डीजल इंजन के लिए एयर कूलर), केमिकल इंजीनियरिंग (गैस कूलर और हीटर) में हीटिंग (गैस से चलने वाले बॉयलर, कंडेनसिंग बॉयलर, ग्रिप गैस कंडेनसर) में उपयोग किए जाते हैं। प्रोसेस कूलर), बिजली संयंत्रों में (एयर कूलर, कूलिंग टॉवर), और परमाणु इंजीनियरिंग (यूरेनियम संवर्धन संयंत्र) में।
प्रकार
उच्च आवृत्ति प्रतिरोध वेल्डिंग स्पाइरा फिनेड ट्यूब
उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब, वर्तमान वेल्डिंग संयुक्त संपर्क क्षेत्र और आसन्न क्षेत्र का उपयोग करके गर्म पिघल वेल्डिंग संपर्क सतह के पिघलने या प्लास्टिक राज्य के आधे हिस्से के प्रतिरोध का उत्पादन करने के लिए वेल्ड आयात उच्च शक्ति उच्च आवृत्ति वर्तमान में है, और फिर उचित दबाव वेल्डिंग संपर्क सतह दें, इस प्रकार फिनिश ट्यूब वेल्डिंग कार्य पूरा करें।
टांकना सर्पिल पंख ट्यूब
ब्रेज़िंग सर्पिल फिन ट्यूब एक प्रकार का सोल्डर होता है जो सोल्डर की तुलना में कम पिघलने वाले सोल्डर से भरा होता है, और फिर सोल्डर वेल्डिंग तापमान को गर्म करता है।जब मिलाप पिघलता नहीं है, तो मिलाप के संलयन कुएं को गीला और वेल्डेड किया जाता है, और मिलाप के टुकड़े के संपर्क बिंदु को फैलाकर मिलाप संयुक्त बनाया जाता है, ताकि सर्पिल फिन ट्यूब की वेल्डिंग को पूरा किया जा सके।
