| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HD Boiler |
| प्रमाणन: | ISO9001,ASME,Grade A,SGS,EN |
| मॉडल संख्या: | झिल्ली पानी की दीवार |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
| प्रसव के समय: | तीस दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी, मनीग्राम |
| आपूर्ति की क्षमता: | ५०० टन/माह |
| शर्त: | नया | संरचना: | आग / जल ट्यूब |
|---|---|---|---|
| ईंधन: | कोयला/गैस/कोयला आधारित/जल ताप | प्रकार: | ऊर्जा की बचत |
| पैकिंग: | आयरन फ्रेम पैकेज | सामग्री: | कार्बन स्टील / स्टेनलेस स्टील आदि |
| हाई लाइट: | गर्मी संरक्षण बॉयलर झिल्ली पानी पैनल,एनडीटी बॉयलर झिल्ली पानी पैनल,एएसएमई गर्म पानी बॉयलर दीवार |
||

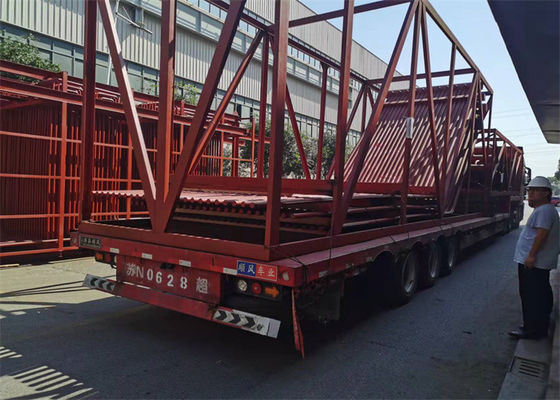

पावर स्टेशन गर्मी संरक्षण गैस गर्म पानी बॉयलर स्पेयर पार्ट्स पानी की दीवार पैनल
जल दीवार पैनल की विशेषताएं
1. लागू सामग्री की जानकारी के साथ ताकत गणना रिपोर्ट;
2. स्टील प्लेट, ट्यूब और वेल्डिंग रॉड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट;
3. 100% एक्स-रे निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए;
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक कामकाजी दबाव और सुरक्षा सुनिश्चित करें।
जल दीवार पैनल का उत्पाद विवरण
पिन के साथ पानी की दीवार के पैनल आमतौर पर भट्ठी की दीवार की भीतरी दीवार पर लंबवत रूप से रखे जाते हैं, इसका उपयोग मुख्य रूप से भट्ठी में लौ और उच्च तापमान वाली ग्रिप गैस द्वारा उत्सर्जित उज्ज्वल गर्मी को अवशोषित करने के लिए किया जाता है। यह मुख्य प्रकार की वाष्पीकरण हीटिंग सतह है सभी प्रकार के आधुनिक बॉयलर और बॉयलर जल परिसंचरण लूप का मूल घटक। भट्ठी की दीवार की शीतलन और सुरक्षा दोनों के कारण, इसलिए नाम।
पानी की दीवार को मूल रूप से गर्म करने के लिए नहीं, बल्कि उच्च तापमान क्षति से भट्ठी को ठंडा करने के लिए डिज़ाइन किया गया था। बाद में, इसके अच्छे हीट एक्सचेंज फ़ंक्शन के कारण, इसने धीरे-धीरे स्टीम ड्रम को बॉयलर के मुख्य हीटिंग भाग के रूप में बदल दिया।
बाष्पीकरणीय ताप सतह, जो बॉयलर कक्ष की भीतरी दीवार पर रखी जाती है और इसमें कई समानांतर पाइप होते हैं। पानी की दीवार का कार्य भट्ठी कक्ष में उच्च तापमान लौ या ग्रिप गैस की उज्ज्वल गर्मी को अवशोषित करना, भाप या गर्म पानी उत्पन्न करना है। पाइप में, और भट्ठी की दीवार की रक्षा के लिए भट्ठी की दीवार के तापमान को कम करें। एक बड़ी क्षमता वाले बॉयलर में, भट्ठी में लौ का तापमान बहुत अधिक होता है, गर्मी विकिरण की तीव्रता बहुत बड़ी होती है। चालीस से पचास प्रतिशत या अधिक बॉयलर में गर्मी पानी की दीवार से अवशोषित होती है। को छोड़कर a कुछ छोटी क्षमता वाले बॉयलर, आधुनिक वॉटर ट्यूब बॉयलर वाष्पीकरण की मुख्य हीटिंग सतह के रूप में वाटर कूलिंग वॉल को लेते हैं।
जल दीवार पैनल का पैरामीटर
| नाम | झिल्ली पानी पैनल |
| सामग्री | कार्बन स्टील, मिश्र धातु इस्पात,आदि। |
| ट्यूब का आकार | Φ38 - 76 मिमी, अनुकूलन |
| मानक | आईएसओ, एएसएमई |
| आदर्श | जड़ा हुआ |
| आयाम | अनुकूलन |
| निर्माण प्रक्रिया | सामग्री → पिंड → हॉट / कोल्ड-रोलिंग → हीट ट्रीटमेंट (सामान्यीकरण + तड़के) → निरीक्षण →चमकाने→ट्यूब संयुक्त वेल्डिंग→सभा →वेल्डिंग →निरीक्षण→गर्मी उपचार→हाइड्रोलिक दबाव परीक्षण→चित्र→ पैकेजिंग |
| स्थापना स्थान | बॉयलर दहन कक्ष के आसपास |
जल दीवार पैनल के लाभ
1. भट्ठी की दीवार की सीलिंग सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।
2. दहन कक्ष में पूर्ण जल शीतलन का एहसास करें, जो तीव्र दहन की स्थिति में कोकिंग को रोकने के लिए अनुकूल है।
3. कम गर्मी भंडारण क्षमता, दहन कक्ष का तेज ताप और शीतलन, जो बॉयलर के शुरू होने और रुकने के शीतलन समय को छोटा कर सकता है।
4. यह ट्यूब-बिछाने भट्ठी की दीवार का उपयोग करने के लिए उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करता है और निलंबन की सुविधा प्रदान करता है।
5. प्रकाश पाइप की तुलना में, पाइप की गर्मी अवशोषण क्षमता में सुधार होता है।
6. बॉयलर घटकों की पूर्व-असेंबली डिग्री में सुधार, स्थापना कार्यभार को सुविधाजनक बनाने और कम करने के लिए।
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ डोंग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;ऑर्गेनिक हीट कैरियर और इलेक्ट्रिक स्टीम बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ, एचडी बॉयलर बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और बॉयलर दबाव भागों के प्रतिस्थापन सहित एक अनूठी सेवा बाजार में लाता है।
