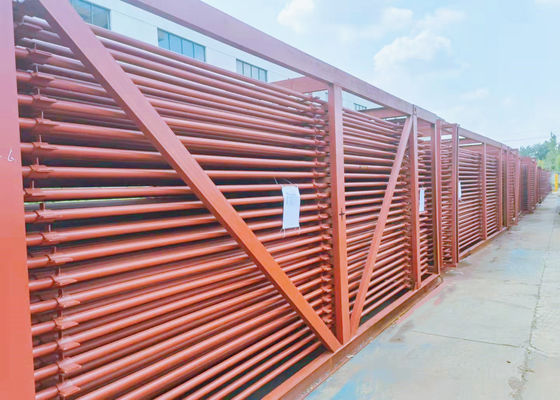

कार्बन स्टील ASME SA178 9000mm सुपरहीटर कॉइल

कार्बन स्टील ASME SA178 60x4.6x9000mm सुपरहीटर कुंडल कंटेनर द्वारा भेजा गया

पैरामीटर्स: सुपरहीटर कॉइल

काम के सिद्धांत

सुपरहीटर वह हिस्सा है जो बॉयलर द्वारा संतृप्ति तापमान से सुपरहीटर तक भाप को गर्म करता है।इसे सुपरहीटर भी कहा जाता है।
सुपरहीटर को गर्मी हस्तांतरण मोड के अनुसार संवहन प्रकार, उज्ज्वल प्रकार और अर्ध-उज्ज्वल प्रकार में विभाजित किया जा सकता है;
संरचना की विशेषताओं के अनुसार, इसे सर्पिन ट्यूब प्रकार, स्क्रीन प्रकार, दीवार प्रकार और दीवार प्रकार में विभाजित किया जा सकता है।
उन सभी में कई समानांतर पाइप और इनलेट और आउटलेट मैनिफोल्ड होते हैं।
अधिकांश औद्योगिक बॉयलरों में सुपरहीटर नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और उपयोगिताओं के लिए केवल संतृप्त भाप की आवश्यकता होती है।
पूरे स्टीम पावर प्लांट की थर्मल दक्षता में सुधार के लिए सुपरहीटर आमतौर पर बिजली स्टेशनों, लोकोमोटिव और समुद्री बॉयलरों में स्थापित किए जाते हैं।

उत्पाद परिचय

रेहीटर वास्तव में एक प्रकार का स्टीम सुपरहीटर है जो काम के बाद कम दबाव वाली भाप को गर्म करता है और एक निश्चित तापमान तक पहुँच जाता है।रीहीटर की भूमिका बिजली संयंत्र में परिसंचरण की थर्मल दक्षता में और सुधार करती है, और स्वीकार्य सीमा के भीतर भाप टरबाइन के अंतिम चरण ब्लेड के भाप तापमान को नियंत्रित करती है।
एक रीहीटर एक बॉयलर है जो भाप टरबाइन से भाप को सुपरहिटेड भाप में परिवर्तित करता है।
रिहीटर के दो कार्य हैं: एक जल वाष्प की नमी को कम करना है, जो टरबाइन ब्लेड की सुरक्षा के लिए फायदेमंद है;
दूसरा, भाप टरबाइन की सापेक्ष और पूर्ण आंतरिक दक्षता में सुधार किया जा सकता है।

विवरण

• सुपरहीटर

आम तौर पर 30 ~ 60 मिमी। प्रवाह सुपरहीटर का सबसे आम प्रकार सर्पिन ट्यूब है। इसमें एक अधिक गहन ट्यूब समूह है, जो 450 ~ 1000 ℃ ग्रिप गैस तापमान, ऊर्ध्वाधर और पार्श्व क्षरण की ग्रिप गैस में सजाता है। ग्रिप गैस मुख्य रूप से संवहन द्वारा गर्मी को पाइप में स्थानांतरित करता है, और कुछ गर्मी विकिरण द्वारा अवशोषित होती है। प्लेट-प्रकार के सुपरहीटर में ट्यूब स्क्रीन की बहुलता होती है, जो भट्ठी के ऊपरी भाग में या आउटलेट पर विकिरण से संबंधित होती है या अर्ध-विकिरण प्रकार सुपरहीटर। पूर्व भट्ठी की लौ से उज्ज्वल गर्मी को अवशोषित करता है, जबकि बाद में कुछ संवहन गर्मी को भी अवशोषित करता है। 10 एमपीए से ऊपर के पावर स्टेशन बॉयलर में, स्क्रीन प्रकार और सर्पिन प्रकार के सुपरहीटर दोनों का उपयोग आमतौर पर गर्मी अवशोषण को बढ़ाने के लिए किया जाता है। दीवार फर्नेस की भीतरी दीवार पर लगाया गया सुपरहीटर रेडिएंट सुपरहीटर है, जिसका उपयोग शायद ही कभी किया जाता है। वॉल-माउंटेड सुपरहीटर का उपयोग बड़ी क्षमता वाले पावर स्टेशन बॉयलर में फर्नेस टॉप और कन्वेक्शन फ्ल की दीवार बनाने के लिए किया जाता है।ue। चित्र कई सुपरहीटर की व्यवस्था को दर्शाता है। सुपरहीटर के साथ छोटी क्षमता वाले औद्योगिक बॉयलर केवल सिंगल स्टेज सुपरहीटर के साथ आवश्यकताओं को पूरा कर सकते हैं।

• रिहीटर

रीहीटर लेआउट सुपरहीटर लेआउट का अनुसरण करता है, जिसमें संवहन, विकिरण और अर्ध-विकिरण शामिल हैं।

संवहन रिहाइटर में रिवर्स फ्लो, डाउनस्ट्रीम फ्लो और मिश्रित प्रवाह, सिंगल कॉइल, डबल कॉइल, मल्टी-कॉइल, समानांतर और कंपित, लंबवत और क्षैतिज प्रकार, सामने की दीवार के समानांतर और सामने की दीवार के लंबवत होते हैं। संवहन रीहीटर मुख्य रीहीटर है जो संवहन ऊष्मा को अवशोषित करता है।

रेडियंट रीहीटर भट्टी विकिरण को अवशोषित करने वाले रीहीटर को संदर्भित करता है।

सेमी-रेडिएंट रिहीटर्स (प्लेट सुपरहीटर) उन रीहीटर्स को संदर्भित करता है जो भट्टी से अधिक विकिरण को अवशोषित करते हैं (कुल गर्मी का 1/2 से अधिक)।

रीहीटर का सामग्री चयन सिद्धांत सुपरहीटर के समान ही है।चूंकि रीहीटिंग स्टीम कूलिंग क्षमता में सुपरहीटर से नीच है, डिजाइन दीवार का तापमान आमतौर पर समान तापमान स्तर के सुपरहीटर की तुलना में अधिक होता है। उच्च तापमान रिहीटर्स की धातु ट्यूब आमतौर पर मिश्र धातु स्टील (धातु ट्यूब जिसमें 5% से अधिक मिश्र धातु होती है) से बने होते हैं। तत्व)। उदाहरण के लिए, 12CrlMoV, स्टील 102, sa213-t91, sa213-tp304, sa213-tp347, आदि।

कुर कंपनी

हुआ डोंग बॉयलर घरेलू और विदेशी बॉयलर निर्माताओं और ऊर्जा कंपनियों का एक प्रमुख योग्य आपूर्तिकर्ता बन गया है, जिसमें अमेरिकन कोवेंटा एनर्जी कंपनी, एएमईसी फोस्टर व्हीलर कंपनी, एल्सटॉम, ओरिएंटल बॉयलर लिमिटेड बाय शेयर लिमिटेड, हार्बिन इलेक्ट्रिक एलएलसी, वूशी हुआ गुआंग बॉयलर कंपनी शामिल हैं। , लिमिटेड, हांग्जो बॉयलर ग्रुप कं, लिमिटेड
