उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HDB |
प्रमाणन: | ISO9001, ASME, EN |
मॉडल संख्या: | झिल्ली की दीवार |
उत्पाद का नाम: | झिल्ली की दीवार | कीवर्ड: | पानी की दीवार पैनल |
---|---|---|---|
आवेदन: | चीनी मिल के लिए रखरखाव | बेस ट्यूब की सामग्री: | SA192M |
फ्लैट प्लेट की सामग्री: | Q235B | उत्पादन तकनीक: | जलमग्न आर्क वेल्डिंग, आर्गन आर्क वेल्डिंग |
हाई लाइट: | ASME मानक भट्टी w सभी p anel,SA192M भट्टी दीवार पैनल,SA192M प्रीफ़ैब बॉयलर पैनल |
एएसएमई मानक बॉयलर झिल्ली की दीवारें चीनी मिल के प्रतिस्थापन / रखरखाव के लिए SA192M से बनी हैं
उत्पाद परिचय
पानी की दीवार पैनल बॉयलर की मुख्य हीटिंग सतह हैं, जो बॉयलर कोने के चारों ओर व्यवस्थित स्टील ट्यूबों की पंक्तियों की संख्या से बना है।अंदर बहता पानी या भाप है, और बाहर बॉयलर की भट्ठी में लौ की गर्मी को स्वीकार करता है, मुख्य रूप से भट्ठी में उच्च तापमान दहन उत्पादों की विकिरण गर्मी को अवशोषित करता है।काम करने वाला द्रव इसमें ऊपर उठता है और गर्मी से वाष्पित हो जाता है।
जब पानी की दीवार को शुरू में डिजाइन किया गया था, तो इसे गर्म करने का इरादा नहीं था, लेकिन भट्ठी को ठंडा करने के लिए ताकि यह उच्च तापमान से क्षतिग्रस्त न हो। बाद में, इसके अच्छे गर्मी विनिमय समारोह के कारण, धीरे-धीरे भाप ड्रम की जगह बॉयलर के लिए मुख्य हीटिंग भागों।वे बाष्पीकरणीय हीटिंग सतह हैं जिसमें बॉयलर चूल्हा की भीतरी दीवार पर रखी कई समानांतर ट्यूब होते हैं।उनका कार्य भट्ठी में उच्च तापमान की आग या गैस के प्रवाह से उज्ज्वल गर्मी को अवशोषित करना है, और ट्यूबों के अंदर भाप या गर्म पानी का उत्पादन करना है, और भट्ठी की दीवार के तापमान को भी कम करना है ताकि इसकी रक्षा की जा सके।बड़ी क्षमता वाले बॉयलरों में, भट्ठी में लौ का तापमान बहुत अधिक होता है और गर्मी विकिरण की तीव्रता बहुत अधिक होती है।40-50% और भी अधिक गर्मी पानी की दीवार से अवशोषित होती है। छोटी क्षमता वाले बॉयलरों को छोड़कर, वर्तमान वॉटर ट्यूब बॉयलरों के लिए मुख्य बाष्पीकरणीय हीटिंग सतह पानी की दीवार है।
यदि संरचना प्रकार के अनुसार, पानी की दीवारों को प्रकारों में विभाजित किया जा सकता है: नंगे ट्यूब प्रकार, झिल्ली प्रकार और चुभन ट्यूब प्रकार।
झिल्ली प्रकार सबसे व्यापक रूप से इस्तेमाल किया जाने वाला एक है।
झिल्ली पानी की दीवार एक वायुरोधी संरचना है जिसमें पाइप और पंख होते हैं। फायदे भट्ठी में कम हवा रिसाव हैं;पाइप-बिछाने वाली दीवार, इस्पात संरचना पर कम भार और बॉयलर की कम लागत का उपयोग कर सकते हैं;निलंबन संरचना का उपयोग करने में आसान और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर मशीनीकृत उत्पादन, उच्च असेंबली दर, कम गर्मी भंडारण क्षमता और स्टार-अप और शटडाउन समय को छोटा करने के लिए उपयुक्त।नुकसान यह है कि निर्माण प्रक्रिया जटिल है।झिल्ली पानी की दीवार का उपयोग अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में किया जाता है।
विभिन्न निर्माण प्रक्रिया के अनुसार, झिल्ली पानी की दीवार को तीन प्रकारों में विभाजित किया जा सकता है (चित्र 1 देखें): 1. लुढ़का हुआ फिन ट्यूब कम वेल्डिंग कार्यभार के साथ पंक्तियों में वेल्डेड होते हैं, लेकिन फिन ट्यूब महंगे होते हैं।2. बेयर ट्यूब और फिन (फ्लैट स्टील) को पंक्तियों में वेल्डेड किया जाता है, जिसमें कम सामग्री लागत होती है और आसानी से विभिन्न पिचों की आवश्यकताओं को पूरा कर सकती है, लेकिन फ्लैट स्टील को उच्च परिशुद्धता और परिष्करण उपकरण की आवश्यकता होती है। 3. बेयर ट्यूब फ्यूजन वेल्डिंग, बीच के पंख वेल्डिंग तार को भरकर ट्यूबों का निर्माण किया जाता है, जिसका उपयोग ज्यादातर ट्यूबों के बीच की छोटी पिच के लिए किया जाता है।झिल्ली पानी की दीवार के ट्यूबों के बीच की पिच बॉयलर दबाव और भट्ठी गर्मी भार जैसे कारकों से संबंधित है, आमतौर पर एस/डी 1.2-1.5 है।
विनिर्देश

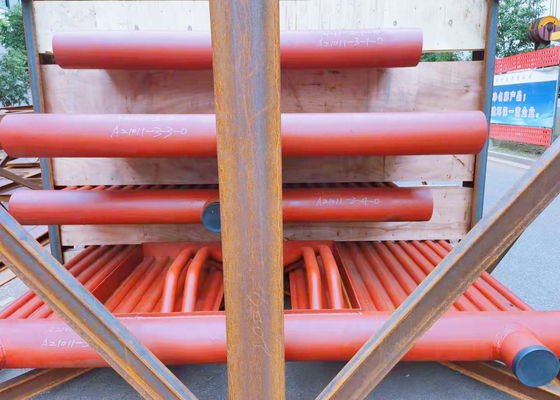

ऊपर दिए गए चित्र नीचे दिए गए विनिर्देशों के विवरण के साथ एक पाकिस्तान परियोजना के लिए झिल्ली की दीवारें हैं:
नाम | झिल्ली की दीवारें |
सामग्री | ASME SA192M और Q235B |
ट्यूब का आकार | ६३.५ * ४.५ मिमी |
मानक | एएसएमई/जीबी मानक के अनुसार |
उपकरण | स्वचालित उत्पादन उपकरण |
आवेदन | चीनी मिल बॉयलर और पावर प्लांट बॉयलर का रखरखाव |
