परिचय

पानी की दीवार पैनल बॉयलर की मुख्य हीटिंग सतह हैं, जो बॉयलर कोने के चारों ओर व्यवस्थित स्टील ट्यूबों की पंक्तियों की संख्या से बना है।अंदर बहता पानी या भाप है, और बाहर बॉयलर की भट्ठी में लौ की गर्मी को स्वीकार करता है, मुख्य रूप से भट्ठी में उच्च तापमान दहन उत्पादों की विकिरण गर्मी को अवशोषित करता है।काम करने वाला द्रव इसमें ऊपर उठता है और गर्मी से वाष्पित हो जाता है।

यदि संरचना प्रकार के अनुसार, तीन मुख्य प्रकार हैं: नंगे ट्यूब प्रकार, झिल्ली प्रकार और चुभन ट्यूब प्रकार।

झिल्ली पानी की दीवार एक वायुरोधी संरचना है जिसमें पाइप और पंख होते हैं। फायदे भट्ठी में कम हवा रिसाव हैं;पाइप-बिछाने वाली दीवार, इस्पात संरचना पर कम भार और बॉयलर की कम लागत का उपयोग कर सकते हैं;निलंबन संरचना का उपयोग करने में आसान और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर मशीनीकृत उत्पादन, उच्च असेंबली दर, कम गर्मी भंडारण क्षमता और स्टार-अप और शटडाउन समय को छोटा करने के लिए उपयुक्त।नुकसान यह है कि निर्माण प्रक्रिया जटिल है।झिल्ली पानी की दीवार का उपयोग अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में किया जाता है।

विभिन्न निर्माण प्रक्रिया के अनुसार, झिल्ली पानी की दीवार को तीन प्रकारों में विभाजित किया जा सकता है (चित्र 1 देखें): 1. लुढ़का हुआ फिन ट्यूब कम वेल्डिंग कार्यभार के साथ पंक्तियों में वेल्डेड होते हैं, लेकिन फिन ट्यूब महंगे होते हैं।2. बेयर ट्यूब और फिन (फ्लैट स्टील) को पंक्तियों में वेल्डेड किया जाता है, जिसमें कम सामग्री लागत होती है और आसानी से विभिन्न पिचों की आवश्यकताओं को पूरा कर सकती है, लेकिन फ्लैट स्टील को उच्च परिशुद्धता और परिष्करण उपकरण की आवश्यकता होती है। 3. बेयर ट्यूब फ्यूजन वेल्डिंग, बीच के पंख वेल्डिंग तार को भरकर ट्यूबों का निर्माण किया जाता है, जिसका उपयोग ज्यादातर ट्यूबों के बीच की छोटी पिच के लिए किया जाता है।झिल्ली पानी की दीवार के ट्यूबों के बीच की पिच बॉयलर दबाव और भट्ठी गर्मी भार जैसे कारकों से संबंधित है, आमतौर पर एस/डी 1.2-1.5 है।

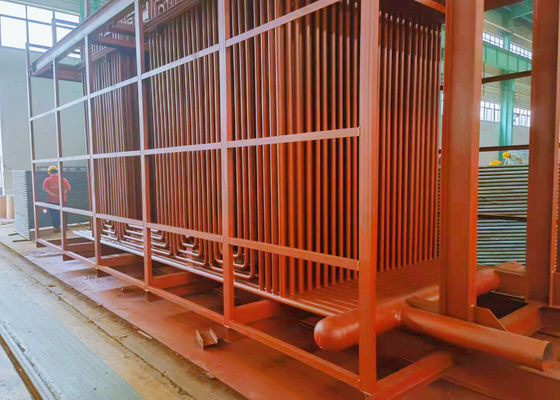

यहां पर हमारे पाकिस्तान प्रोजेक्ट के लिए मेम्ब्रेन वॉल और इवेपोरेटर कॉइल के साथ इवेपोरेटर असेंबली है।

इस परियोजना में स्टीम ड्रम + हैडर + अर्थशास्त्री भी शामिल है।

बिजली संयंत्र बॉयलर और औद्योगिक बॉयलर के लिए झिल्ली की दीवारों का व्यापक रूप से हीटिंग सतहों के रूप में उपयोग किया जाता है।

नीचे के रूप में मजबूत बिंदु हैं:

झिल्ली पानी की दीवार के मजबूत बिंदु

(१) भट्ठी की दीवार की सीलिंग सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।

(२) गहन दहन की स्थिति में कोकिंग को रोकने के लिए दहन कक्ष में पूर्ण जल शीतलन की प्राप्ति फायदेमंद है।

(३) बॉयलर के स्टार्ट-अप और शटडाउन के कूलिंग समय को इसकी छोटी गर्मी भंडारण क्षमता, तेज तापमान वृद्धि और दहन कक्ष में तेजी से ठंडा करने के कारण छोटा किया जा सकता है।

(४) पाइप-बिछाने वाली भट्ठी की दीवार उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करती है और यह निलंबन और उठाने के लिए सुविधाजनक है।

(५) नंगे ट्यूब प्रकार की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।

(६) यह बॉयलर घटकों की प्रति-असेंबली डिग्री में सुधार करता है, स्थापना कार्यभार को सुविधाजनक बनाता है और कम करता है
