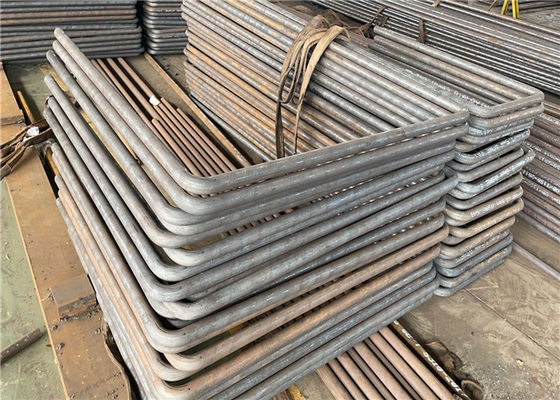

ASME बायोमास पावर प्लांट कार्बन स्टील एंटी करप्शन इकोनॉमाइज़र कॉइल

एंटी करप्शन एएसएमई मानक के साथ बायोमास पावर प्लांट कार्बन स्टील के लिए सुपरहीटर कॉइल

सुपरहीटर और रिहाइटर, बॉयलर सुपरहीटर कुंडल के लिए कस्टम घटक

सुपरहीटर बॉयलर का एक हिस्सा है जो भाप को संतृप्ति तापमान से अधिक गरम करने वाले तापमान तक गर्म करता है।इसे स्टीम सुपरहीटर भी कहा जाता है। सुपरहीटर को गर्मी हस्तांतरण मोड के अनुसार संवहनी प्रकार, रेडियल प्रकार और अर्ध-रेडियल प्रकार में विभाजित किया जा सकता है; संरचना की विशेषताओं के अनुसार, इसे सर्पिन पाइप प्रकार, स्क्रीन प्रकार, दीवार में विभाजित किया जा सकता है प्रकार और दीवार के प्रकार। वे समानांतर पाइप और इनलेट और आउटलेट मैनिफोल्ड से बने होते हैं।

अधिकांश औद्योगिक बॉयलरों में सुपरहीटर नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और रहने की सुविधाओं के लिए केवल संतृप्त भाप की आवश्यकता होती है। पावर स्टेशनों, लोकोमोटिव और समुद्री बॉयलरों में, आमतौर पर पूरे स्टीम पावर प्लांट की परिसंचारी थर्मल दक्षता में सुधार के लिए सुपरहीटर स्थापित किया जाता है।

उत्पाद समारोह और विशेषताएं

कोयले से चलने वाले बॉयलरों के लिए एचडीबी थर्मल कुशल स्टीम सुपर हीटर
विशिष्टता:
सुपर हीटर सबसे महत्वपूर्ण बॉयलर सप्रे भागों में से एक हैं जो थर्मल दक्षता में सुधार करते हैं।उच्च तापमान भाप बॉयलर रेडिएंट सुपर हीटर आमतौर पर उच्च दबाव बिजली संयंत्र बॉयलर में लगाया जाता है।

बॉयलर में, सुपर हीटर की भूमिका पावर प्लांट की दक्षता बढ़ाने के लिए संतृप्त भाप को एक निश्चित तापमान पर सुपरहीटेड स्टीम तक गर्म करना है।पुनरावर्तक अनिवार्य रूप से थर्मल पावर प्लांट चक्र दक्षता में और सुधार करता है।

स्टीम सुपर हीटर कॉइल: सुपर हीटर कॉइल का उपयोग बॉयलर में संतृप्त भाप उत्पन्न करने के लिए किया जाता है।सुपर हीटर कॉइल विशेष रूप से पावर प्लांट के बॉयलर में उपयोग किए जाते हैं।हम मिश्र धातु इस्पात के विभिन्न ग्रेडों में सुपर हीटर कॉइल का निर्माण करते हैं और ग्राहक के ड्राइंग के अनुसार समर्थन और हेडर के साथ या बिना दाग रहित स्टील ट्यूबों में।

बॉयलर संचालन की स्थिति में परिवर्तन, जैसे लोड स्तर, ईंधन परिवर्तन, दहन की स्थिति में परिवर्तन, आदि, सभी का सुपरहीटर आउटलेट भाप तापमान पर प्रभाव पड़ता है, इसलिए पावर स्टेशन बॉयलर में बॉयलर आउटलेट भाप तापमान को स्थिर बनाने के लिए समायोजित करने के साधन हैं। निर्दिष्ट मूल्य। आमतौर पर इस्तेमाल किए जाने वाले साधन हैं:

(1) पानी के जेट या सतह के प्रकार के तापमान reducer के साथ सीधे भाप तापमान को समायोजित करें;

(2) भट्ठी आउटलेट धुएं के तापमान को बदलने के लिए स्विंग बर्नर के साथ;

(3) स्मोक रीसर्क्युलेशन एडजस्टमेंट सुपरहीटर हीट एब्जॉर्प्शन के साथ। जब बॉयलर लोड बढ़ता है, तो फ्लो सुपरहीटर के इनलेट और आउटलेट स्टीम का तापमान वृद्धि मूल्य बढ़ जाता है, जबकि रेडिएंट सुपरहीटर का तापमान वृद्धि मूल्य कम हो जाता है।

यदि संवहन सुपरहीटर, रेडिएंट सुपरहीटर और सेमी-रेडिएंट सुपरहीटर ठीक से संयुक्त और कॉन्फ़िगर किए गए हैं, तो लोड और दहन की स्थिति में बदलाव होने पर आउटलेट स्टीम तापमान कम बदल सकता है। सुपरहीटर स्टैक में समानांतर पाइप की गर्मी अवशोषण और भाप प्रवाह दर होगी ऑपरेशन में अलग। अलग-अलग पाइपों में अत्यधिक तापमान से बचने के लिए, सुपरहीटर को बड़े बॉयलरों में कई पाइप समूहों में विभाजित किया जाता है।प्रत्येक पाइप समूह की भाप को भट्ठी के बाहर एक संग्रह बॉक्स के साथ मिलाया जाता है और प्रत्येक पाइप समूह को स्थानांतरित करने के लिए भाप गाइड पाइप का उपयोग किया जाता है, ताकि प्रत्येक पाइप के बीच अत्यधिक तापमान अंतर से बचा जा सके।

• सुपरहीटर

आम तौर पर 30 ~ 60 मिमी। सबसे आम प्रकार का प्रवाह सुपरहीटर सर्पिन ट्यूब है। इसमें एक अधिक गहन ट्यूब समूह है, जो 450 ~ 1000 ℃ ग्रिप गैस तापमान, ऊर्ध्वाधर और पार्श्व क्षरण की ग्रिप गैस में सजाता है। ग्रिप गैस मुख्य रूप से संवहन द्वारा गर्मी को पाइप में स्थानांतरित करता है, और कुछ गर्मी विकिरण द्वारा अवशोषित होती है। प्लेट-प्रकार के सुपरहीटर में ट्यूब स्क्रीन की बहुलता होती है, जो भट्ठी के ऊपरी भाग में या आउटलेट पर विकिरण से संबंधित होती है या अर्ध-विकिरण प्रकार सुपरहीटर। पूर्व भट्ठी की लौ से उज्ज्वल गर्मी को अवशोषित करता है, जबकि बाद में कुछ संवहन गर्मी को भी अवशोषित करता है। 10 एमपीए से ऊपर के पावर स्टेशन बॉयलर में, स्क्रीन प्रकार और सर्पिन प्रकार के सुपरहीटर दोनों का उपयोग आमतौर पर गर्मी अवशोषण को बढ़ाने के लिए किया जाता है। दीवार फर्नेस की भीतरी दीवार पर लगाया गया सुपरहीटर रेडिएंट सुपरहीटर है, जिसका उपयोग शायद ही कभी किया जाता है। वॉल-माउंटेड सुपरहीटर का उपयोग बड़ी क्षमता वाले पावर स्टेशन बॉयलर में फर्नेस टॉप और कन्वेक्शन फ्लो की दीवार बनाने के लिए किया जाता है।ue। चित्र कई सुपरहीटर की व्यवस्था को दर्शाता है। सुपरहीटर के साथ छोटी क्षमता वाले औद्योगिक बॉयलर केवल सिंगल स्टेज सुपरहीटर के साथ आवश्यकताओं को पूरा कर सकते हैं।

विवरण

डिजाइन संरचना

1. संतृप्त भाप को गर्म करना, तापमान 900 डिग्री सेल्सियस तक।

2. उच्च दक्षता,> 90%।

3. उच्च गति हीटिंग।

4. स्टेनलेस स्टील के साथ डिजाइन।

5. लंबी डिजाइन सेवा जीवन, 15 साल।

हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान इत्यादि। हम तदनुसार डिजाइन करेंगे।

एचडी बॉयलर श्रेणी में सर्वश्रेष्ठ सुविधा प्रदान करता है

हुआडोंग बॉयलर 1985 से 34 वर्षों के लिए कस्टम बॉयलर घटकों के उत्पादन में विशेषज्ञता प्राप्त कर रहा है। हमारे बॉयलर घटकों का उपयोग औद्योगिक भाप जनरेटर, भाप बॉयलर, गर्म पानी बॉयलर, इलेक्ट्रिक स्टीम बॉयलर, भाप दबाव कम करने वाले स्टेशनों आदि में किया गया है।
