उत्पत्ति के प्लेस: | Zhangjiagang, चीन |
ब्रांड नाम: | HD BOILER |
प्रमाणन: | ISO9001 , , TUV , ASME , EN |
मॉडल संख्या: | पानी की दीवार पैनल |
न्यूनतम आदेश मात्रा: | 5 टन |
---|---|
मूल्य: | Negotiable |

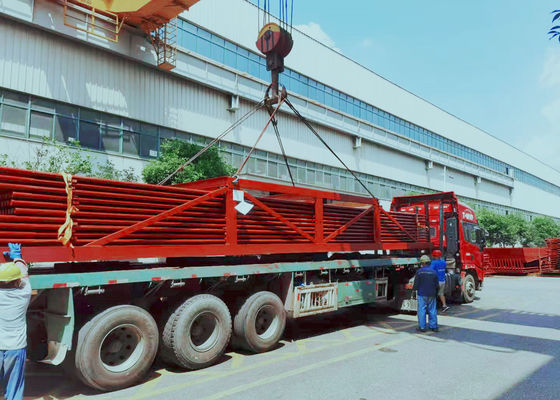

पैकेजिंग विवरण: | स्टील फ्रेम पैकेज |
प्रसव के समय: | 60 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 800 टन / महीना |
उत्पाद का नाम: | बॉयलर पानी की दीवार पैनल | मानक: | जीबी/एन/एएसएमई |
---|---|---|---|
आवेदन: | पावर प्लांट बॉयलर और औद्योगिक बॉयलर | कीवर्ड: | झिल्ली की दीवार |
पैकिंग: | स्टील फ्रेम | वेल्डिंग तकनीक: | सबमर्ज्ड आर्क वेल्डिंग |
हाई लाइट: | कोयले से चलने वाली बॉयलर मेम्ब्रेन वॉल,20G ट्यूब बॉयलर मेम्ब्रेन वॉल,Q235B बॉयलर वॉटर वॉल पैनल |
कोयला आधारित बिजली संयंत्र बॉयलरों के लिए 20G ट्यूब और Q235B फिन जीबी मानक में झिल्ली बॉयलर पानी की दीवार
परिचय
पानी की दीवार पैनल बॉयलर की मुख्य हीटिंग सतह हैं, जो बॉयलर कोने के चारों ओर व्यवस्थित स्टील ट्यूबों की पंक्तियों की संख्या से बना है।अंदर बहता पानी या भाप है, और बाहर बॉयलर की भट्ठी में लौ की गर्मी को स्वीकार करता है, मुख्य रूप से भट्ठी में उच्च तापमान दहन उत्पादों की विकिरण गर्मी को अवशोषित करता है।काम करने वाला द्रव इसमें ऊपर उठता है और गर्मी से वाष्पित हो जाता है।
झिल्ली पानी की दीवार एक वायुरोधी संरचना है जिसमें पाइप और पंख होते हैं। फायदे भट्ठी में कम हवा रिसाव हैं;पाइप-बिछाने वाली दीवार, इस्पात संरचना पर कम भार और बॉयलर की कम लागत का उपयोग कर सकते हैं;निलंबन संरचना का उपयोग करने में आसान और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर मशीनीकृत उत्पादन, उच्च असेंबली दर, कम गर्मी भंडारण क्षमता और स्टार-अप और शटडाउन समय को छोटा करने के लिए उपयुक्त।नुकसान यह है कि निर्माण प्रक्रिया जटिल है।झिल्ली पानी की दीवार का उपयोग अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में किया जाता है।
पानी की दीवार पैनलों के लिए सामग्री
20# स्टील, SA192, SA 106B, 15CrMoVG, 12Cr1MoV
मानकों
एएसएमई कोड मानक, जीबी मानक
गुणवत्ता जांच
मीट्रिक टन, आरटी, हाइड्रोलिक परीक्षण
विनिर्देश
बॉयलर में पानी की दीवार पैनलों का मुख्य कार्य उच्च तापमान लौ या ग्रिप द्वारा उत्पन्न गर्मी को अवशोषित करना और ट्यूबों में भाप या गर्म पानी उत्पन्न करना है, इसलिए कक्ष में तापमान को कम करना है।
नाम | पानी की दीवार पैनल |
सामग्री | ASME/GB मानक कार्बन स्टील या मिश्र धातु इस्पात |
ट्यूब का आकार | स्वनिर्धारित |
मानक | एएसएमई/जीबी मानक के अनुसार |
उपकरण | स्वचालित उत्पादन उपकरण |
आवेदन | चीनी मिल बॉयलर और पावर प्लांट बॉयलर का रखरखाव |
