| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HD Boiler |
| प्रमाणन: | ASME, SGS, ISO9001, EN |
| मॉडल संख्या: | सुपरहीटर कॉइल 07012 |
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | 2,000 - 5,000 USD per pc |
| पैकेजिंग विवरण: | लोहे के फ्रेम के साथ निर्यात के लिए समुद्र योग्य पैकिंग |
| प्रसव के समय: | डाउन पेमेंट या एल/सी . प्राप्त करने के 90 दिनों के भीतर |
| भुगतान शर्तें: | टी / टी, एल / सी नजर में |
| आपूर्ति की क्षमता: | लगभग 1,000 टन प्रति माह |
| प्रकार: | प्राकृतिक परिसंचरण | आवेदन: | बॉयलर मेंटेनर, बॉयलर पाइप, ताप तत्व |
|---|---|---|---|
| सामग्री: | कार्बन स्टील | प्रयोग: | औद्योगिक, पावर स्टेशन, थर्मल पावर प्लांट / स्टेशन बॉयलर |
| रंग: | स्वनिर्धारित | ईंधन: | बायोमास |
| शर्त: | नया | अंदाज: | क्षैतिज और लंबवत |
| हाई लाइट: | प्राकृतिक परिसंचरण बायोमास तेल बर्नर का तार,एएसटीएम SA210 तेल बर्नर का तार,एएसटीएम SA210 तेल बॉयलर का तार |
||

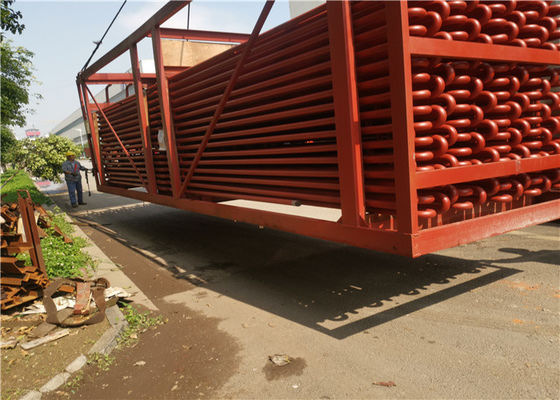

सुपरहीटर कुंडल ASTM SA210 A1 बॉयलर सरकारी परियोजना के लिए उच्च सुरक्षा स्तर Level
विवरण: सुपरहीटर का तार
पावर प्लांट बॉयलर के लिए, यह सुपरहिटेड स्टीम के पैरामीटर में सुधार करके थर्मल पावर स्टेशन की थर्मल अर्थव्यवस्था को बढ़ाने का एक महत्वपूर्ण तरीका है।सुपरहीटेड स्टीम मापदंडों की वृद्धि धातु सामग्री द्वारा सीमित है।सुपरहीटर्स के डिजाइन को यह सुनिश्चित करना चाहिए कि हीटिंग सतह पाइप की बाहरी दीवार का तापमान स्टील के ऑक्सीकरण प्रतिरोध के स्वीकार्य तापमान से कम है, और इस बीच इसकी यांत्रिक शक्ति सुनिश्चित करें।बॉयलर में प्रयुक्त धातु सामग्री के विकास के साथ, हमारे देश में पावर स्टेशन बॉयलर पहले से ही आमतौर पर उच्च दबाव, उच्च तापमान (9.8 एमपीए, 540 डिग्री) और सुपरहाई प्रेशर पैरामीटर (13.7 एमपीए, 540 और 555 डिग्री) लागू करते हैं, और सबक्रिटिकल दबाव विकसित कर चुके हैं पैरामीटर (16.7MPa, 540 और 555 डिग्री)।अब बहुत सारे बॉयलर सुपरक्रिटिकल प्रेशर पैरामीटर (24.5MPa, 540-570 डिग्री) लागू करते हैं, और बहुत कम इकाइयाँ भी उच्च दबाव और तापमान पैरामीटर लागू करती हैं।
भाप के दबाव में वृद्धि के साथ, भाप टरबाइन पूंछ की भाप आर्द्रता को कम करने के साथ-साथ बिजली स्टेशन की थर्मल अर्थव्यवस्था में और सुधार करने के लिए, उच्च पैरामीटर पावर स्टेशन में मध्यम रीहीटिंग सिस्टम का व्यापक रूप से उपयोग किया जाता है, उदाहरण के लिए उच्च दबाव का निकास भेजना स्टीम टर्बाइन में सिलेंडर को फिर से बॉयलर में उच्च तापमान पर फिर से गर्म करने के लिए, और फिर उन्हें स्टीम टर्बाइन के मध्यम-दबाव और निम्न-दबाव सिलेंडर में फिर से भेजना, विस्तार करना और काम करना।पुनः गर्म करने वाले तत्व को पुनरावर्तक कहते हैं।
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1.फर्म संरचनात्मक समर्थन | 1. संघनित भाप द्वारा प्रवाह में रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। | ऊपर से समर्थित |
| उलटा-प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज -प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. वे सीधे ज्वाला को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहनी प्रकार से हैं | आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है। |
विवरण: सुपरहीटर का तार
सामान्य तौर पर, उच्च दाब सुपरहीटर में गर्म की गई भाप को सुपरहीटेड वाष्प कहा जाता है, रीहीटर द्वारा गर्म की गई भाप को फिर से गरम किया गया वाष्प कहा जाता है।फिर से गरम भाप का पैरामीटर थर्मल परिसंचरण की अर्थव्यवस्था से संबंधित है।आम तौर पर, फिर से गरम भाप का दबाव सुपरहिटेड भाप के दबाव का लगभग पांचवां हिस्सा होता है, और पूर्व का तापमान लगभग बाद के तापमान के समान होता है।उदाहरण के लिए, हमारे देश में 125MW, 400t/h के बॉयलर के लिए, सुपरहीटेड स्टीम के लिए पैरामीटर 133.7Mpa और 555 डिग्री है;दोबारा गरम की गई भाप का इनलेट और आउटलेट दबाव 2.5/2.35MPa है, उनका तापमान भी 555 डिग्री है।200MW, 670t/h वाले बॉयलरों के लिए, सुपरहीटेड स्टीम का पैरामीटर 13.7MPa, 540 डिग्री है;इनलेट और आउटलेट दबाव 2.7/2.5Mpa हैं, और तापमान भी 540 डिग्री है।300MW, 600MW के साथ सबक्रिटिकल प्रेशर कंट्रोल सर्कुलेशन बॉयलरों के लिए, सुपरहीटेड स्टीम पैरामीटर 18.27Mpa, 540 डिग्री है;इनलेट और आउटलेट दबाव 3.83/3.63MPa हैं, तापमान भी 540 डिग्री है।स्टीम रीहीटिंग सिस्टम का उपयोग बिजली स्टेशनों के लिए थर्मल अर्थव्यवस्था को 4-5% तक बढ़ा सकता है।हमारे देश में, 125MW से अधिक क्षमता वाली इकाइयाँ सभी एक बार मध्यम रीहीटिंग सिस्टम लागू करती हैं, और विदेशों में, उच्च मापदंडों वाली कुछ इकाइयों के लिए दो गुना मध्यम रीहीटिंग सिस्टम लागू होते हैं।
आधुनिक बॉयलरों में, सुपरहीटर्स और रीहीटर्स की गर्मी अवशोषण खपत काम कर रहे तरल पदार्थ के लिए कुल गर्मी अवशोषण के आधे से अधिक है, इस प्रकार सुपरहीटर्स और रीहीटर्स की हीटिंग सतह बॉयलर की कुल हीटिंग सतहों में एक बड़े अनुपात के लिए होती है, और उन्हें रखा जाना चाहिए उन क्षेत्रों में जहां धुएं का तापमान अधिक होता है, सभी हीटिंग सतहों में काम करने की स्थिति सबसे खराब होती है। हीटिंग सतहों की ट्यूब दीवार का तापमान अधिकतम के करीब है।स्टील का स्वीकार्य तापमान, इसलिए उचित व्यवस्था सुपरहीटर्स और रीहीटर्स की एक और डिजाइन अर्थव्यवस्था के लिए बहुत मायने रखती है और बॉयलर की विश्वसनीयता के लिए बहुत मायने रखती है।जब उनके डिजाइन की बात आती है, तो सुपरहीटर और रीहीटर की सुरक्षा और विश्वसनीयता के आश्वासन के आधार पर, धातु की खपत को सर्वोत्तम रूप से बचाना बहुत आवश्यक है, विशेष रूप से मिश्र धातु इस्पात के उपयोग को बचाने के लिए।
बड़े बिजली स्टेशनों में बॉयलरों के लिए, सुपरहीटर और रिहीटर आवश्यक भाग हैं, बड़े पैमाने पर, उन्होंने बॉयलरों की सुरक्षा और अर्थव्यवस्था को प्रभावित किया है।सुपरहीटर हीटिंग सतहें हैं जो मुख्य भाप को सरनेचर तापमान से रेटेड सुपरहिटेड तापमान तक गर्म करती हैं, और रीहीटर हीटिंग सतहें होती हैं जो स्टीम टरबाइन उच्च दबाव सिलेंडर से एक निश्चित तापमान तक एक्सॉस्ट को गर्म करती हैं। बॉयलर लोड जैसी परिस्थितियों में चलने पर, कोयले के प्रकार बदलते हैं, यह सुनिश्चित करने के लिए उन्हें समायोजित करना है कि आउटलेट तापमान -10-+5 डिग्री के रेटेड स्तर पर है।
बिजली स्टेशनों में बड़े बॉयलरों के लिए, सुपरहीटर और रीहीटर्स कुल हीटिंग सतहों में एक बड़े अनुपात के लिए खाते हैं, उन्हें उन क्षेत्रों में व्यवस्थित किया जाना है जहां उच्च तापमान के साथ धुआं होता है।बिजली स्टेशनों में थर्मल परिसंचरण की दक्षता में सुधार करने के लिए, मूल मापदंडों में धीरे-धीरे सुधार करने की आवश्यकता है f भाप धीरे-धीरे, भाप के दबाव में वृद्धि के लिए सुपरहीटेड स्टीम के लिए तापमान में वृद्धि की आवश्यकता होती है, या भाप टरबाइन के बड़े चरण के निकास की आर्द्रता होगी बहुत अधिक है, जो इसकी सुरक्षा को प्रभावित करेगा।इस प्रकार, सुपरहीटर्स और रीहीटर्स के माध्यम से बहने वाली भाप उच्च तापमान वाली भाप होती है, उनका हीट ट्रांसफर प्रदर्शन काफी खराब होता है, जो यह निर्धारित करता है कि सुपरहीटर्स और रीहीटर्स की ट्यूब वॉल तापमान अधिक है।
सिद्धांत
• सुपरहीटर का सिद्धांत बॉयलर की भाप उत्पन्न करने वाली नलियों के समान है।
• उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर बह जाती हैं और भाप का तापमान बढ़ा देती हैं जिसका परिमाण सुपरहीटर और गैस के वेग को छोड़कर निकास गैस के तापमान पर निर्भर करता है।
आवेदन
संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता उन्नयन
हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान इत्यादि। हम तदनुसार डिजाइन करेंगे।
