उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD Boiler |
प्रमाणन: | ISO9001 , SGS , TUV , ASME , EN |
मॉडल संख्या: | भाप ड्रम |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | 50 ~ 100 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 400 टन प्रति माह |
शर्त: | नया | संरचना: | आग / पानी की नली |
---|---|---|---|
ईंधन: | कोयला / गैस / कोयला-निकाल / पानी की गर्मी | प्रकार: | प्राकृतिक परिसंचरण / एक बार के माध्यम से |
विशिष्टता: | स्वनिर्धारित | एचएस कोड: | 3215960855 |
हाई लाइट: | क्षैतिज प्राकृतिक गैस भाप बॉयलर,1300hp अपशिष्ट तेल भाप बॉयलर,1300hp प्राकृतिक गैस भाप बॉयलर |
कोयला उच्च दक्षताडबल ड्रम क्षैतिज अपशिष्ट तेल प्राकृतिक गैस स्टीम बॉयलर
विवरण
1. पूरी तरह से स्वचालित संचालन, सुरक्षित और विश्वसनीय, विभिन्न प्रकार के बॉयलर नियंत्रण और सुरक्षा उपकरणों, वाष्प दबाव, पानी के दबाव और स्वचालित नियंत्रण प्रणालियों के साथ सभी को जलाने के साथ।गर्म पानी का बॉयलर भी प्रक्रिया नियंत्रण और तापमान और समय नियंत्रण से लैस है।
2. संचालित करने और बनाए रखने में आसान, श्रम-बचत।
3. आयातित ब्रांड-नाम बर्नर, ईंधन पूरी तरह से दहन और ऊर्जा संरक्षण, पर्यावरण संरक्षण से लैस।
4. बंद दहन-चौड़ा बॉयलर रूम, पुलुशन-मुक्त, अच्छा दिखने वाला और साफ।
5. कॉम्पैक्ट संरचना, आसान स्थापना।
बॉयलर हेडर में पानी की दीवार हैडर, सुपरहीटर हेडर, अर्थशास्त्री हेडर और इतने पर, यह संग्रह, मिश्रण, काम करने वाले माध्यम को फिर से वितरित करने के रूप में कार्य करता है, संरचना के रूप में, इसे अंत कवर प्रकार (अंत संलग्नक) और गर्दन नीचे के रूप में वर्गीकृत किया जा सकता है प्रकार।
हेडर में हेडर बॉडी (बड़े व्यास की सीमलेस स्टील ट्यूब), एंड कवर (एनक्लोजर), ट्यूब जॉइंट, हैंड होल, थर्मोमीटर सॉकेट आदि शामिल होते हैं।और 100% योग्य उत्पादों की गारंटी के लिए वेल्डिंग प्रक्रिया को वेल्डिंग प्रक्रिया के रूप में सख्ती से आगे बढ़ाया जाता है।

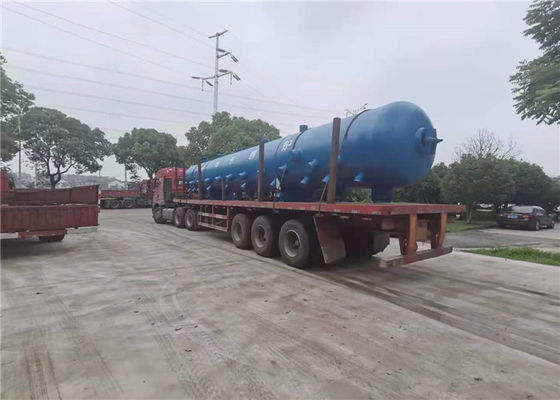

ड्रम एक बेलनाकार दबाव पोत है जिसका उपयोग जल ट्यूब बॉयलर में भाप जल पृथक्करण और भाप शुद्धिकरण के लिए जल परिसंचरण सर्किट बनाने और बॉयलर पानी को स्टोर करने के लिए किया जाता है।इसका मुख्य कार्य अर्थशास्त्री से पानी प्राप्त करना, भाप और पानी को अलग करना, परिसंचारी सर्किट को पानी की आपूर्ति करना और सुपरहीटर को संतृप्त भाप पहुंचाना है।ड्रम में एक निश्चित मात्रा में पानी होता है, जिसमें एक निश्चित मात्रा में ऊष्मा और कार्यशील मध्यम भंडारण होता है।यह काम करने की स्थिति में बदलाव होने पर भाप के दबाव में बदलाव की गति को धीमा कर सकता है, और जब फ़ीड पानी और लोड थोड़े समय के लिए समन्वित नहीं होते हैं तो एक निश्चित बफर भूमिका निभाते हैं।ड्रम भाप के पानी को अलग करने, भाप की सफाई, बॉयलर में खुराक और भाप की गुणवत्ता सुनिश्चित करने के लिए निरंतर ब्लोडाउन के लिए आंतरिक उपकरणों से सुसज्जित है, जैसा कि चित्र में दिखाया गया है।
ड्रम बॉयलर में सबसे भारी और महंगा दीवार दबाव असर वाला हिस्सा है।ड्रम न केवल उच्च आंतरिक दबाव को सहन करता है, बल्कि परिचालन स्थितियों की भिन्नता और दीवार के तापमान में उतार-चढ़ाव के कारण थर्मल तनाव भी उत्पन्न करता है।इसलिए, काम करने की स्थिति खराब है, और परिचालन स्थितियों की प्रभावी निगरानी की आवश्यकता है।
भाप-जल पृथक्करण विवरण
प्राथमिक भाप-जल पृथक्करण पानी से लगभग सभी भाप को हटा देता है ताकि ड्रम के नीचे से बहुत कम भाप को आउटलेट कनेक्शन (डाउनकमर) के माध्यम से गर्म ट्यूबों की ओर पुन: प्रसारित किया जा सके।
द्वितीयक पृथक्करण परअंतिम पानी की बूंदों को हटाने के लिए भाप को विभाजक या स्क्रबर तत्वों (आमतौर पर बारीकी से दूरी वाली नालीदार समानांतर प्लेट) के एक माध्यमिक चरण के माध्यम से पारित किया जाता है।फिर विभिन्न बंदरगाहों के माध्यम से भाप समाप्त हो जाती है।
उत्पाद का नाम | |
भाप क्षमता | प्रति घंटे 6-30 टन भाप |
बॉयलर पावर | 30-1300hp |
काम का दबाव | 1.25 एमपीए।1.6 एमपीए, 2.5 एमपीए |
भाप तापमान | 193 ℃, 204℃,226℃ |
ऊष्मीय दक्षता | ९५% |
ऑपरेशन नियंत्रण | बुद्धिमान पीएलसी नियंत्रण |
तकनीकी पैमाने
आइटम मॉडल | डबल ड्रम क्षैतिज अपशिष्ट तेल प्राकृतिक गैस स्टीम बॉयलर | |||||||||
रेटेड भाप क्षमता (टन / घंटा) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
रेटेड भाप दबाव एमपीए | 1.25/1.6/2.5 | |||||||||
रेटेड भाप तापमान ℃ | १९४/२०३/२२५/४०० | |||||||||
डिजाइन दक्षता% | ९२.२६ | ९२.२३ | 92.22 | ९२.२६ | ९२.२६ | ९१.९९ | ९१.८२ | ९१.९९ | ९२.१७ | |
फ़ीड पानी का तापमान ℃ | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
उपलब्ध ईंधन | डीजल / भारी तेल / प्राकृतिक गैस / एलपीजी | |||||||||
ईंधन की खपत | डीजल किलो / घंटा | 267.45 | 402.68 | 535.2 | ६६८.६ | 1002.6 | १३३७.३ | १६७१.६ | २००५.९ | २३३६.८ |
प्राकृतिक गैस एनएम 3 / एच | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | १४१८.४ | १७७३.१ | 2127.6 | २४७७.४ | |
समग्र आयाम | लंबाई एम | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 1 1 | 11.2 |
चौड़ाई एम | २.७ | २.७ | ३.४ | ३.४ | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
ऊंचाई एम | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 |
डिजाइन और विनिर्माण क्षमता
1. दो स्वचालित कॉइलर उत्पादन लाइनें
2. न्यूनतम झुकने त्रिज्या 0.6D . के लिए गर्म झुकना
3. क्षैतिज और ऊर्ध्वाधर पैनल झुकने वाली मशीनों के साथ झिल्ली दीवार ट्यूब झुकने;
4. 1000MW बिजली संयंत्र बॉयलरों के लिए पैनल निर्माण
5. सीएफबी बॉयलर साइक्लोन सेपरेटर्स का निर्माण
6. चीनी मानकों (GB), अमेरिकी मानकों (ASME), या EU मानक (EN) के लिए शीर्षलेख का निर्माण
7. सामान्यीकरण और तड़के की पेशकश करते हुए 10 भट्टियों सहित गर्मी उपचार उपकरणों की विस्तृत श्रृंखला
