उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD BOILER |
प्रमाणन: | ISO9001 , SGS , TUV , ASME , EN |
मॉडल संख्या: | गरम करनेवाला |
न्यूनतम आदेश मात्रा: | 1 सेट / सेट 10 टन |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | तीस दिन |
भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
आपूर्ति की क्षमता: | 500 टन प्रति माह |
सामग्री: | कार्बन स्टील | प्रयोग: | पावर प्लांट / सीएफबी बॉयलर |
---|---|---|---|
प्रकार: | प्राकृतिक परिसंचरण / एक बार के माध्यम से | संरचना: | आग / पानी की नली |
उत्पादन: | गर्म पानी / भाप | ईंधन: | कोयला / गैस / तेल से चलने वाली, पानी की गर्मी |
सिद्धांत: | पुनरावर्ती हीट एक्सचेंजर | आयाम (एल * डब्ल्यू * एच): | अनुकूलन |
हाई लाइट: | टीयूवी हीट एक्सचेंजर अर्थशास्त्री,पुनरावर्ती हीट एक्सचेंजर अर्थशास्त्री,टीयूवी एयर प्रीहीटर और अर्थशास्त्री |

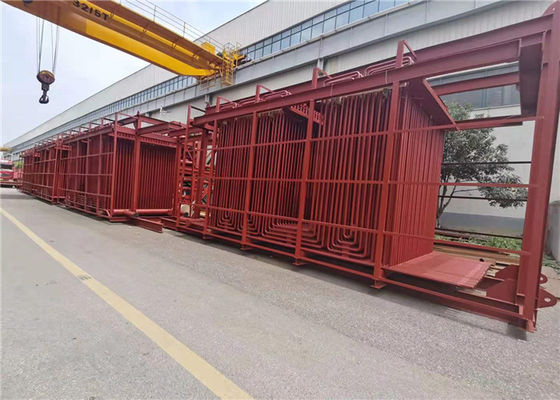

नया कम तापमान अर्थशास्त्री, उच्च दक्षता और ऊर्जा बचत बॉयलर
परिचय
निकास गैस अर्थशास्त्री का विवरण:
ऊर्जा संरक्षण और उत्सर्जन में कमी के लिए निकास गैस के तापमान को कम करने का महत्वपूर्ण महत्व है।बॉयलर रियल स्मोक चैनल के अंत में कम तापमान निकास गैस अर्थशास्त्री स्थापित करने से निकास अपशिष्ट गैस की वसूली में वृद्धि होती है, उत्पादन क्षमता बढ़ती है, desulfurization की पानी की खपत कम होती है और चिमनी की रक्षा होती है।
निकास गैस अर्थशास्त्री की स्थिति:
(१) गंदगी पकड़ने वाले के पीछे स्थापित निकास गैस अर्थशास्त्री।
(२) गंदगी पकड़ने वाले के सामने स्थापित निकास गैस अर्थशास्त्री
(३) दो निकास गैस अर्थशास्त्रियों के बीच गंदगी पकड़ने वाला।
एच-आकार की फिनड ट्यूब को एच-आकार की फिन ट्यूब के रूप में भी जाना जाता है, जिसे बटरफ्लाई फिन ट्यूब भी कहा जाता है।यह फिन्स (पसलियों या तितलियों) को बनाने के लिए बीच में एक चाप के साथ स्टील के दो टुकड़ों को सममित रूप से वेल्ड करना है, जिसका ललाट आकार "एच" जैसा दिखता है, इसलिए इसे एच-आकार की फिनड ट्यूब कहा जाता है।
एच-आकार की फिन ट्यूब के दो पंख आयताकार और लगभग वर्गाकार होते हैं।ट्यूब की साइड की लंबाई चिकनी ट्यूब की लंबाई से लगभग 2 गुना है।यह विस्तारित हीटिंग सतह से संबंधित है।एच टाइप फिनड ट्यूब फ्लैश प्रतिरोध वेल्डिंग तकनीक को गोद लेती है।वेल्ड सीम संलयन दर अधिक है और वेल्डिंग के बाद वेल्ड तन्य शक्ति बड़ी है।
एच-आकार की फिनड ट्यूब को डबल-ट्यूब "डबल एच" फिनड ट्यूब में भी बनाया जा सकता है, जिसमें अच्छी कठोरता होती है और इसका उपयोग उस स्थिति में किया जा सकता है जहां ट्यूब की पंक्ति लंबी होती है।स्मूथ ट्यूब इकॉनोमाइज़र के स्थान पर फिनेड इकॉनोमाइज़र का उपयोग किया जा सकता है।यह प्रभावी रूप से गर्मी हस्तांतरण क्षेत्र को बढ़ा सकता है, ग्रिप गैस प्रवाह खंड को बढ़ा सकता है, धुएं के वेग को कम कर सकता है और पहनने को कम कर सकता है।
विशेष विवरण
विवरण | बॉयलर अर्थशास्त्री |
सामग्री | मिश्र धातु इस्पात, कार्बन स्टील, SA210C, SA213T22, आदि। |
सामग्री मानक | एएसटीएम, एन या आईएसओ आदि। |
आयाम | अनुकूलन |
वजन |
न्यूनतम: 10 टन अधिकतम: 1000 टन |
गलाने की प्रक्रिया: | ईएफ + एलएफ + वीडी |
प्रोसेस | सामग्री → पिंड → हॉट / कोल्ड-रोलिंग → हीट ट्रीटमेंट (सामान्यीकरण + तड़के) → निरीक्षण → रफ मशीनिंग → यूटी → दूसरा हीट ट्रीटमेंट → फिनिशिंग मशीनिंग → निरीक्षण |
यूटी मानक | एएसटीएम A388 या EN10228, आदि |
तकनीकी निर्देश
सामग्री संरचना
गंभीर सर्पिल फिन ट्यूब, इनलेट और आउटलेट के हेडर, मोड़, फ्रेम और अन्य सहायक शामिल हैं।
संरचना व्यवस्था
लाइन / कंपित व्यवस्था में।
समारोह
(१) अर्थशास्त्री एक बॉयलर की तरह भाप उत्पादन प्रणाली है।जब निकास गैस निकास वाल्व के माध्यम से इंजन सिलेंडर से निकलती है तो यह पानी को गर्म करके भाप उत्पन्न करने के लिए बॉयलर में जाती है।
(२) उन गैसों के बाद यह अर्थशास्त्री के माध्यम से जाती है, शेष निकास गैस के तापमान को अर्थशास्त्री में पानी गर्म किया जाता है।यह भाप उत्पन्न करने में मदद करता है, और यह दक्षता में सुधार कर रहा है और ईंधन की खपत को बचा रहा है
(३) एक अर्थशास्त्री बॉयलर के निकास से अपशिष्ट गर्मी का उपयोग करता है, जो अन्यथा वातावरण में खो जाता है (ज्यादातर मामलों में) बॉयलर में फ़ीड पानी को पहले से गरम करना। यह बॉयलर की दक्षता में सुधार करता है और ईंधन की लागत को कम करता है।
वैराइटी
उपयोगिता बॉयलर अर्थशास्त्री
1 | HDB उपयोगिता बॉयलरों के लिए अर्थशास्त्री का उत्पादन करता है, जिसमें बॉयलर के उच्च दबाव वाली भाप से बिजली का उत्पादन करने के लिए कोयले, लकड़ी, तेल या अन्य ठोस ईंधन से चलने वाले बॉयलर शामिल हैं। |
2 | ये अर्थशास्त्री आमतौर पर बॉयलर के पिछले पास में स्थित होते हैं और क्षैतिज रूप से चलने वाली ट्यूबों के साथ उन्मुख होते हैं। बॉयलर फीडवाटर गैस प्रवाह (काउंटरफ्लो कहा जाता है) की विपरीत दिशा में अर्थशास्त्री सर्किट के माध्यम से चलता है। |
3 | राख के दूषण को कम करने के लिए नंगे ट्यूबों का आमतौर पर उपयोग किया जाता है, लेकिन कुछ बॉयलर ओईएम अपने अर्थशास्त्रियों को फिनड ट्यूबों के साथ डिजाइन करते हैं, या तो सर्पिल या लंबे समय तक। |
4 | एचडीबी या तो बेयर, स्पाइरल फिनेड, या लॉन्ग फिनेड ट्यूब के साथ इकोनॉमाइज़र एलिमेंट्स का उत्पादन कर सकता है, और यदि आप चाहें, तो अपनी यूनिट को अन्य ट्यूब-टाइप्स में से किसी एक के लिए फिर से डिज़ाइन करें।एचडीबी सभी उपयोगिता बॉयलर अर्थशास्त्रियों के लिए प्रतिस्थापन हेडर भी बना सकता है। |
पैकेज बॉयलर अर्थशास्त्री
1 | एचडीबी में अद्वितीय निर्माण क्षमताएं हैं जिनका ऑप्टिमस इंजीनियर सल्फ्यूरिक एसिड प्लांट अर्थशास्त्रियों और सुपरहीटर्स को डिजाइन करते समय पूरा फायदा उठाते हैं। |
2 | अक्सर यह ऑप्टिमस इकाइयों को उच्च गर्मी हस्तांतरण क्षमता के लिए कॉन्फ़िगर करने की अनुमति देता है जिसके परिणामस्वरूप कम सतह क्षेत्र की आवश्यकता होती है और इसके परिणामस्वरूप, कम कीमत वाला उत्पाद होता है। |
3 | HDB अपनी ऑन-साइट क्षमताओं का उपयोग ट्यूबों, मशीन को मोड़ने और हेडर बनाने, ट्यूबशीट को ड्रिल करने, सभी आवरण सामग्री को काटने और तैयार करने और सभी दबाव वाले हिस्से और केसिंग वेल्ड को करने के लिए करता है। |
4 | यह एचडीबी को विनिर्माण अनुक्रम और शेड्यूल पर अधिक नियंत्रण देता है जिससे हमें समय पर डिलीवरी प्रदर्शन का एक उल्लेखनीय रिकॉर्ड हासिल करने में मदद मिली है। |
एचआरएसजी अर्थशास्त्री
1 | आज के एचआरएसजी मॉड्यूल के अर्थशास्त्री फिनट्यूब के साथ कॉन्फ़िगर किए गए हैं जो लंबवत रूप से लटके हुए हैं।एचडीबी ने लगभग सभी एचआरएसजी ओईएम कंपनियों के लिए अर्थशास्त्री कॉइल तैयार किए हैं और प्रत्येक की अनूठी विशेषताओं को समझते हैं। |
2 | कई मामलों में, उपयोगिताएं अपने अर्थशास्त्रियों को सादे कार्बन स्टील से मिश्र धातु सामग्री में अपग्रेड करना चाहती हैं ताकि हेडर और ट्यूब बेंड के अंदर प्रवाह त्वरित जंग (एफएसी) का विरोध करने में मदद मिल सके। |
3 | एचडीबी अर्थशास्त्री निर्माण के लिए वन-स्टॉप शॉप है क्योंकि हम सभी सामग्री तैयार करते हैं और फिनट्यूब को फिनिंग करने, हेडर बनाने और कॉइल बंडल को इकट्ठा करने से लेकर सभी दबाव वाले हिस्से और अटैचमेंट वेल्डिंग का प्रदर्शन करते हैं। |
विनिर्माण और स्वीकृति मानदंड
· | JB/T6512 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब निर्माण प्रौद्योगिकी शर्तों के साथ बॉयलर" |
· | HG/T3181 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब" |
· | JB/T6511 "सर्पिल फिनेड ट्यूब टेस्ट तकनीकी स्थिति।" |
· | JB1611 "बॉयलर ट्यूब माने बॉक्स असेंबली की स्थिति" |
· | जेबी/टी1612 "बॉयलर दबाव बनाने की स्थिति।" |
· | JB16I3 "बॉयलर प्रेशर पार्ट्स वेल्डिंग की स्थिति।" |
* नोट: एचडी बॉयलर ग्राहक की आवश्यकता के अनुसार विशेष प्रकार के अर्थशास्त्री को अनुकूलित कर सकता है।
परीक्षा
1 | नवीनतम प्रकार की 'यू' बेंडिंग मशीन का उपयोग ट्यूबों के सटीक कोल्ड बेंडिंग के लिए किया जाता है। |
2 | स्टेनलेस स्टील सीमलेस के साथ-साथ वेल्डेड में सभी प्रकार के हीट एक्सचेंजर, कंडेनसर, इकोनॉमाइज़र, बॉयलर ट्यूब के लिए बेंडिंग किया जाता है। |
3 | 'यू' बेंडिंग ट्यूब के बाद हाइड्रो टेस्ट किया जाता है और मांगे जाने पर तनाव से राहत मिलती है। |
4 | इसके अलावा मोड़ वाले हिस्से पर मोटाई में कमी का निर्धारण करने के लिए नकली टुकड़े तैयार किए जाते हैं। |
5 | मोड़ वाले हिस्से पर डाई पेनेट्रेंट परीक्षण किया जाता है और दरारें, खामियां या किसी भी प्रकार के दोष का पता लगाया जाता है। |
6 | पारगमन के दौरान किसी भी नुकसान को रोकने के लिए विशेष पैकिंग प्रदान की जाती है। |
