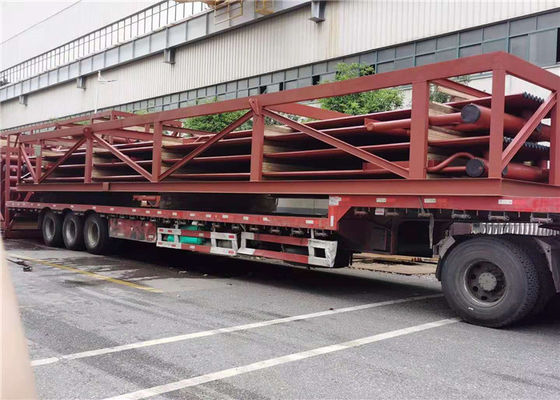

वाष्पीकरण अनुभाग के साथ उच्च समतलता गैस भाप बॉयलर दीवार पैनल

गैस स्टीम बर्नर बॉयलर स्पेयर पार्ट्स जल दीवार पैनल वाष्पीकरण अनुभाग

तकनीकी मापदण्ड

निर्माण विवरण

झिल्ली जल शीतलन दीवार की संयोजन विशेषताएं इस प्रकार हैं:
1. जब खंडित पाइप पंक्ति को संयोजन फ्रेम पर फहराया जाता है, तो पाइप पंक्ति की चौड़ाई, लंबाई, समतलता और विकर्ण की जाँच करें और समायोजित करें। यदि ट्यूब पंक्ति की चौड़ाई निर्दिष्ट आकार से अधिक या कम है, तो फिन हो सकता है उपयुक्त लंबाई में कटौती, निर्दिष्ट आकार में समायोजित और फिर पुन: वेल्डेड। जब पाइप पंक्ति का विकर्ण अंतर एलओएम से अधिक हो जाता है, तो बड़े आकार वाले कुछ पाइपों के बीच के पंखों को विकर्ण अंतर को खत्म करने के लिए पाइप के बीच की दूरी को कम करने के लिए काटा जा सकता है, और तब पंखों को वेल्ड किया जा सकता है। जब पाइप पंक्ति की असमानता स्वीकार्य सीमा से अधिक हो जाती है, तो जैक के शीर्ष दबाव को ठीक करने के लिए गैन्ट्री फ्रेम का उपयोग किया जा सकता है।
2. पाइप पंक्ति का बट जोड़ एक पाइप से अलग होता है। वेल्डिंग के बाद एक पाइप का वेल्डिंग जोड़ लगभग 1-2 मिमी सिकुड़ जाता है, जिसका अन्य पाइपों पर कोई प्रभाव नहीं पड़ता है। लेकिन पाइप पंक्ति समान नहीं है, पाइप पंक्ति बट वेल्डिंग के दो खंड, यदि वेल्डिंग के अनुक्रम के एक तरफ से दूसरी तरफ, विरूपण के कारण पाइप के अंत तक वेल्डिंग बहुत बड़ी है। इसलिए, बट वेल्डिंग से पहले, इस वेल्डिंग की बट निकासी संयुक्त को व्यापक रूप से मापा जाना चाहिए, और बट निकासी के अनुसार बहुत छोटा, मध्यम, बहुत बड़ा वर्गीकरण है, यदि बट निकासी बहुत बड़ी या बहुत छोटी है, तो पाइप को काटने की विधि लेनी चाहिए, एक मध्यम छोटे पाइप के साथ प्रतिस्थापित किया जाना चाहिए। इस बार वेल्डिंग के सिकुड़ने से बड़े गैप वाला पाइप सोल्डरेबल हो जाएगा।पाइप वेल्डिंग के संकोचन विरूपण को कम करने के लिए, समरूपता और क्रॉस वेल्डिंग की विधि को अपनाया जाना चाहिए।
3. आगे और पीछे की वाटर कूलिंग वॉल के निचले हिस्से में फर्नेस बॉटम (कोल्ड ऐश बकेट) होता है, और रियर वाटर कूलिंग वॉल के ऊपरी हिस्से में फ्लेम एंगल होता है, इसलिए कंपोनेंट का आकार बड़ा होता है और आकार अधिक खास होता है , इसलिए गठबंधन करना मुश्किल है।
4. रियर वॉटर वॉल पाइप की सिंगल-पास बॉल अन्य हीटिंग सरफेस पाइप से अलग होती है। क्योंकि ऊपरी हेडर बॉक्स में पीछे की पानी की दीवार में एक फ्लेमप्रूफ एंगल होता है, फ्लेमप्रूफ एंगल बेंडिंग पाइप की संख्या समान होती है रियर वॉटर वॉल, फ्लेमप्रूफ एंगल की कठोरता को बढ़ाने के लिए, स्ट्रेट पाइप (सबसे फर्नेस टाइप) की काफी संख्या में स्पेसिंग भी होती है। फ्लेम एंगल और स्ट्रेट पाइप के चौराहे पर, इक्विडीमीटर स्पेशल-शेप्ड कास्ट स्टील टी (तीन) -ब्रांच पाइप) स्थापित है। सीधी ट्यूब में और शीर्ष संबद्ध टैंक के बीच का जंक्शन छिद्र Φ 5 मिमी या 10 मिमी के प्रतिबंधक से सुसज्जित है। इस तरह, अधिकांश कामकाजी माध्यम तुला पाइप ठंडा करने के लिए अनुकूल है लौ कोण, और काम कर रहे मध्यम तुला पाइप का एक छोटा सा हिस्सा सुनिश्चित करता है कि सीधे पाइप और घुमावदार पाइप में विस्तार की समान मात्रा हो, ताकि आंतरिक तनाव को कम किया जा सके, इसलिए गेंद से गुजरने की कठिनाई बढ़ जाती है।

झिल्ली पानी की दीवार के लाभ

(1) भट्ठी की दीवार की जकड़न सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।

(२) दहन कक्ष में पूर्ण जल शीतलन का एहसास करें, जो कि बढ़े हुए दहन की स्थिति में कोकिंग को रोकने के लिए अनुकूल है।

(३) छोटी गर्मी भंडारण क्षमता, दहन कक्ष का तेज ताप, तेज शीतलन, बॉयलर की शुरुआत को छोटा कर सकता है और शीतलन समय को रोक सकता है।

(4) ट्यूब कोटिंग भट्ठी की दीवार के उपयोग के लिए उपयुक्त, इस प्रकार बॉयलर फ्रेम के भार को बहुत कम करना, लटकाना आसान है।

(५) प्रकाश ट्यूब की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।

(६) बॉयलर भागों के पूर्व-संयोजन की डिग्री में सुधार, सुविधाजनक और स्थापना कार्य को कम करना।

उत्पाद का परिचय

मेम्ब्रेन वाटर कूलिंग वॉल फ्लैट स्टील और पाइप द्वारा वेल्डेड एयर-टाइट पाइप स्क्रीन से बनी वाटर कूलिंग वॉल को संदर्भित करती है। मेम्ब्रेन वाटर कूलिंग वॉल फर्नेस चैंबर की अच्छी जकड़न की गारंटी दे सकती है, फर्नेस चैंबर के एयर लीकेज गुणांक को काफी कम कर सकती है। नकारात्मक दबाव बॉयलर के लिए, और भट्ठी में दहन की स्थिति में सुधार। यह प्रभावी विकिरण हीटिंग क्षेत्र को बढ़ा सकता है और स्टील की खपत को बचा सकता है।

अतिरिक्त

आवेदन

ध्यान दें
