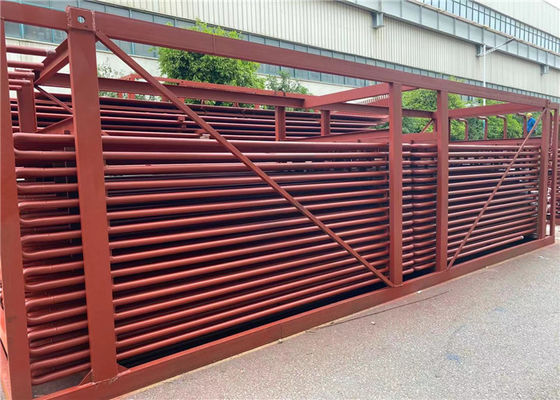

ASME प्लेटिन वॉटर बॉयलर सुपरहीटर कॉइल एंटी करप्शन हाई टेम्परेचर

थर्मल पावर प्लांट बॉयलर के लिए एएसएमई मानक प्लेटिन सुपरहीटर स्टील कॉइल्स

सुपरहीटर और रिहाइटर, बॉयलर सुपरहीटर कुंडल के लिए कस्टम घटक

थर्मल पावर प्लांट में सुपर हीटर का कार्य बॉयलर से निकलने वाली संतृप्त भाप से नमी के अंतिम निशान को हटाना और भाप टरबाइन के इनलेट पर आवश्यकता के अनुसार इसके तापमान को संतृप्ति तापमान से ऊपर बढ़ाना है।

सुपर हीटर प्रकार:
1. रेडिएंट सुपरहीटर: यह सबसे शुरुआती प्रकार का सुपरहीटर है और यह पानी की नलियों के ऊपर या पीछे उन्हें सीधी लौ या आग से बचाने के लिए स्थित होता है।
संवहन को बढ़ाने वाले पैरामीटर

ए।ईंधन और वायु प्रवाह में वृद्धि (दहन गैस प्रवाह)
बीभाप की द्रव्यमान प्रवाह दर में वृद्धि

विकिरण मुख्य रूप से लौ के तापमान पर निर्भर करता है।जैसे-जैसे भाप प्रवाह दर बढ़ती है निकास तापमान कम होता जाता है।
दीप्तिमान सुपर हीटर
उन्हें ऊष्मा स्रोत के संपर्क में रखा जाता है जिसके लिए धातु के तापमान में सुधार की आवश्यकता होती है।

उच्च तापमान वाली भाप के लिए दीप्तिमान और संवहनी सुपर हीटर और रिहीटर्स का उपयोग किया जाता है।
बॉयलर में उच्च तापमान वाले रेडिएंट स्टीम सुपर हीटर की एक्सेसरी

यह सांप जैसी ट्यूब (कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, आदि) और संग्रह बक्से और अन्य सहायक सामग्री से बना है।ट्यूब में आम तौर पर user32, φ38, φ42 या अन्य प्रकार के विनिर्देश होते हैं, उपयोगकर्ता की जरूरतों के अनुसार अलग से।

रिहीटर्स
वे सुपर हीटर के रूप में समझदार हैं लेकिन चूंकि उनका निकास तापमान सुपर हीटर से थोड़ा कम है और उनका दबाव सुपर हीटर की तुलना में 20% -25% कम है, वे कम गुणवत्ता वाली सामग्री मिश्र धातु खड़े हो सकते हैं।

आवेदन:
स्टीम सुपर हीटर घने ट्यूब कॉइल से युक्त होता है और इसे तापमान 450ºC-1000ºC के तहत ग्रिप में रखा जाता है।
10Mpa से अधिक बिजली संयंत्र बॉयलर क्षमता के लिए, प्लेटन और कुंडलित सुपरहीटर को आमतौर पर अपनाया जाता है।

विवरण

सुपरहीटिंग समग्र दक्षता को बढ़ाती है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संघनन से बचाती है जो ब्लेड के क्षरण से बचाती है।

भट्ठी से दहन गैसों की गर्मी का उपयोग भाप से नमी को हटाने और भाप को गर्म करने के लिए किया जाता है।

सुपर-हीटर्स में हेडर के बीच जुड़े एक या एक से अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं।

सुपरहीटर में गर्म गैसों से वाष्प में गर्मी उच्च तापमान पर स्थानांतरित हो जाती है।

इसलिए सुपरहीटर के प्रोमरी सेक्शन को काउंटरफ्लो में और सेकेंडरी सेक्शन को समानांतर प्रवाह में व्यवस्थित किया जाता है ताकि ट्यूब की दीवार के अस्थायी तनाव को कम किया जा सके।


सिद्धांत


सुपरहीटर का सिद्धांत बॉयलर की भाप उत्पन्न करने वाली नलियों के समान है।

उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर बह जाती हैं और भाप का तापमान बढ़ा देती हैं जिसका परिमाण सुपरहीटर और गैस के वेग को छोड़कर निकास गैस के तापमान पर निर्भर करता है।

संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।

बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता उन्नयन

हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान इत्यादि। हम तदनुसार डिजाइन करेंगे।

एचडी बॉयलर श्रेणी में सर्वश्रेष्ठ सुविधा प्रदान करता है

30 से अधिक वर्षों के लिए, हुआ डोंग बॉयलर हमारे बॉयलर सुपरहीटर्स और रीहीटर्स में लगातार सुधार और सुधार कर रहा है। झुकने, वेल्डिंग और डिजाइन में सुधार सुनिश्चित करता है कि हमारे उत्पाद यूरोपीय और अमेरिकी दोनों मानकों को पूरा करते हैं, एक रिलेबल प्रदर्शन सुनिश्चित करते हैं।
