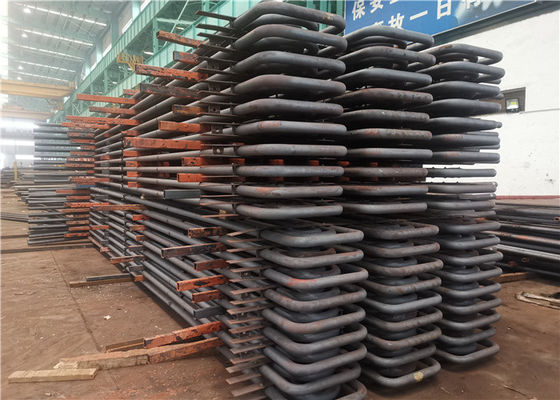

कोयला बिजली संयंत्रों के लिए ASME मानक मिश्र धातु इस्पात सुपरहीटर कॉयल

अल्ट्रा-सुपरक्रिटिकल कोल पावर प्लांट के लिए ASME स्टैंडर्ड कार्बन / अलॉय स्टील बॉयलर सुपरहीटर कॉइल

सुपरहीटर कुंडल परिचय

सुपरहीटर का उपयोग करने के मुख्य लाभ ईंधन और पानी की खपत को कम करते हैं लेकिन रखरखाव की बढ़ती लागत में भुगतान करने के लिए एक कीमत है।ज्यादातर मामलों में लाभ लागत और सुपरहिट व्यापक रूप से उपयोग किए गए थे।

सुपरहीटर एक ऐसा उपकरण है जिसका उपयोग संतृप्त भाप या गीले भाप को सुपरहीट स्टीम या ड्राई स्टीम में बदलने के लिए किया जाता है।सुपरहिटेड स्टीम का उपयोग बिजली उत्पादन, स्टीम इंजन और स्टीम सुधार जैसी प्रक्रियाओं के लिए भाप टर्बाइन में किया जाता है।सुपरहिटर्स तीन प्रकार के होते हैं: रेडिएंट, संवहन और अलग से निकाल दिया गया।एक सुपरहीट आकार में कुछ दसियों फीट से कई सौ फीट (कुछ मीटर से कुछ सौ मीटर) तक भिन्न हो सकता है।

प्रकार

1. रेडिएंट सुपरहाइटर को सीधे दहन कक्ष के उज्ज्वल क्षेत्र में पानी की दीवार के पास रखा जाता है ताकि विकिरण द्वारा गर्मी को अवशोषित किया जा सके।
2. एक संवहन सुपरहॉट भट्ठी के संवहन क्षेत्र में स्थित है जो आमतौर पर अर्थशास्त्री (गर्म ग्रिप गैसों के मार्ग में) से आगे होता है।इन्हें प्राथमिक सुपरहिटर्स भी कहा जाता है।
3. एक अलग से निकाल दिया गया सुपरहाइटर एक सुपरहीटर है जिसे मुख्य बॉयलर के बाहर रखा गया है, जिसकी अपनी अलग दहन प्रणाली है।यह सुपरहाइटर डिज़ाइन सुपरहीटर पाइप के क्षेत्र में अतिरिक्त बर्नर को शामिल करता है।खराब दक्षता और भाप की गुणवत्ता की वजह से इस तरह के सुपरहीटर शायद ही कभी इस्तेमाल किए जाते हैं, जो अन्य सुपरहीटर प्रकारों से बेहतर नहीं है।

सुपरहिटर्स और रिहाइटर विशेष रूप से संतृप्त भाप के तापमान को बढ़ाने और भाप आउटलेट तापमान को नियंत्रित करने में मदद करने के लिए डिज़ाइन किए गए हैं।वे साधारण एकल-चरण हीट एक्सचेंजर्स हैं जो भाप से बहते हैं और बाहर से गुजरने वाली ग्रिप गैस, आमतौर पर क्रॉस फ्लो में।भाप के तापमान को नियंत्रित करने और ऊष्मा की वसूली को नियंत्रित करने में मदद करने के लिए सुपरहिटर्स और रिहाइटरों को अक्सर कई वर्गों में विभाजित किया जाता है, और उनकी हीटिंग सतहों को क्षैतिज या लंबवत रूप से व्यवस्थित किया जा सकता है।सतहों का भौतिक डिजाइन और स्थान वांछित आउटलेट तापमान, गर्मी अवशोषण, ईंधन राख विशेषताओं और सफाई उपकरणों पर निर्भर है।मुख्य घटक आमतौर पर स्टील मिश्र धातुओं से निर्मित होते हैं, क्योंकि दोनों सुपरहीटर और रिहाइटर उच्च तापमान पर संचालित होते हैं।

सुपरहाइटर और रिहाइटर के बीच मुख्य अंतर भाप दबाव है।उदाहरण के लिए, एक सबक्रिटिकल ड्रम बॉयलर में सुपरहाइटर का आउटलेट दबाव 18.6 MPa पर है, जबकि reheater का आउटलेट दबाव केवल 4.0 MPa है।जब एक सुपरक्रिटिकल बॉयलर को सामान्य भार के तहत संचालित किया जाता है, तो सुपरहेटिंग के लिए गर्मी की आवश्यकता को पूरा करने के लिए रिहाइटर और सुपरहाइटर की हीटिंग सतहों को बढ़ाना पड़ता है, जो कि कुल भाप गर्मी का 50% से अधिक है।सुपरहाइटर द्वारा अवशोषित गर्मी मुख्य रूप से विकिरण के रूप में होती है जब सुपरहिटेड भाप का तापमान भट्ठी के जल प्रवाह के ईंधन इनपुट के अनुपात से नियंत्रित होता है।जब वाटर-कूल्ड दीवार सुपरक्रिटिकल दबाव में काम करती है, हालांकि, पाइप में काम करने वाले माध्यम का तापमान गर्मी अवशोषण के साथ नहीं बढ़ता है और कोई स्पष्ट थर्मोडायनामिक राज्य सीमा नहीं है।यदि आउटलेट के ग्रिप गैस का तापमान वाटर-कूल्ड दीवार द्वारा गर्मी के अवशोषण द्वारा नियंत्रित किया जाता है, तो डिजाइन की आवश्यकताओं को स्पष्ट रूप से पूरा नहीं किया जा सकता है।
बहुत छोटी हीटिंग सतह की समस्या को हल करने के लिए, सुपरहीटर को आमतौर पर भट्ठी के ऊपर या करीब रखा जाता है, जिससे सुपरक्रिटिकल बॉयलर में विकिरण और संवहन ताप स्थानान्तरण के साथ एक सुपरहीटर सिस्टम बनता है।रेडिएंट सुपरहीटर की हीट ट्रांसफर विशेषताएं रेडिएंट हीट के उपयोग की दर में सुधार की अनुमति देती हैं।
कम दबाव में, भाप की शीतलन क्षमता खराब होती है: इसे संबोधित करने के लिए, पुनरावर्तक को आमतौर पर सुपरहीटर के बाद स्थित किया जाता है, जहां ग्रिप गैस का तापमान अपेक्षाकृत कम होता है और मुख्य रूप से संवहन ताप अंतरण पर निर्भर करता है।तापमान धीरे-धीरे भट्ठी के आउटलेट से बायलर की पूंछ तक कम हो जाता है, जबकि गैस की मात्रा हवा रिसाव के साथ कम हो जाती है।कंजर्वेटिव पास में संवहन हस्तांतरण में सुधार के लिए, सुपरहीटर और रिहाइटर को अपेक्षाकृत कम तापमान के ग्रिप गैस पथ में अर्थशास्त्री के पास रखा जाता है।

सुपरहीटर का तार
