एएसटीएम पावर स्टेशन कोयला दहन बॉयलर पानी की दीवार वाष्पीकरण अनुभाग

गैस स्टीम बर्नर बॉयलर स्पेयर पार्ट्स बॉयलर पानी की दीवार पैनलों एएसटीएम प्रमाणन

1. विवरण

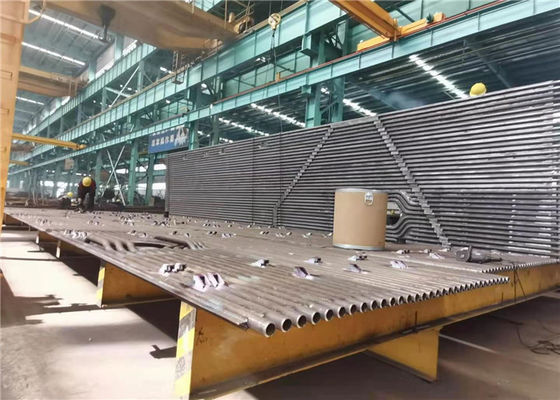

बॉयलर की पानी की दीवारें झिल्लीदार दीवारें होती हैं जो बीच में धातु की एक पट्टी के साथ या बिना वेल्डेड ट्यूबों से बनी होती हैं।ये दीवारें कोयला दहन कक्ष के बाड़े का निर्माण करती हैं।पानी की दीवार ट्यूबों को बाष्पीकरण अनुभाग के रूप में भी जाना जाता है;इनमें ज्यादातर तरल रूप में पानी होता है जो धीरे-धीरे वाष्पित हो जाता है क्योंकि यह बॉयलर में उगता है।

हमारी झिल्ली पानी की दीवार हमारे उन्नत विनिर्माण इकाई में उच्च ग्रेड कच्चे माल और समकालीन उत्पादन उपकरण का उपयोग करके निर्मित होती है।हमारे सम्मानित ग्राहकों की आवश्यकताओं के अनुसार पेशकश की गई रेंज विभिन्न आकारों, आकारों और विशिष्टताओं में उपलब्ध है।इसके अलावा, ये ग्राहकों को वादा किए गए समय सीमा के भीतर वितरित किए जाते हैं।

2. तकनीकी पैरामीटर

झिल्लीदार पानी की दीवार के फायदे

(1) भट्ठी की दीवार की जकड़न सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।

(2) दहन कक्ष में पूर्ण जल शीतलन का एहसास करें, जो बढ़ाया दहन की परिस्थिति में कोकिंग को रोकने के लिए अनुकूल है।

(3) छोटे गर्मी भंडारण क्षमता, दहन कक्ष के तेजी से हीटिंग, तेजी से ठंडा, बॉयलर शुरू करने और ठंडा समय को रोकने के लिए छोटा कर सकते हैं।

(4) ट्यूब कोटिंग भट्ठी की दीवार के उपयोग के लिए उपयुक्त है, इस प्रकार बॉयलर फ्रेम के भार को कम करने के लिए, लटका आसान है।

(5) प्रकाश ट्यूब की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।

(6) बॉयलर भागों के पूर्व-संयोजन की डिग्री में सुधार, सुविधाजनक और स्थापना कार्य को कम करना।

उत्पाद का परिचय

मेम्ब्रेन वाटर कूलिंग वॉल फ्लैट स्टील और पाइप द्वारा वेल्डेड एयर-टाइट पाइप स्क्रीन से बनी वाटर कूलिंग वॉल को संदर्भित करता है। मेम्ब्रेन वाटर कूलिंग वॉल भट्टी चैम्बर की अच्छी जकड़न की गारंटी दे सकती है, भट्टी चैम्बर की एयर लीकेज गुणांक को काफी कम कर देती है। नकारात्मक दबाव बॉयलर, और भट्ठी में दहन की स्थिति में सुधार। यह प्रभावी विकिरण हीटिंग क्षेत्र को बढ़ा सकता है और स्टील की खपत को बचा सकता है।

निर्माण विवरण

झिल्ली जल शीतलन दीवार की संयोजन विशेषताएं इस प्रकार हैं:
1. पाइप की पंक्ति की चौड़ाई, लंबाई, समतलता और विकर्ण की जाँच करें और समायोजित करें जब खंड फ़्रेम पाइप पंक्ति को संयोजन फ्रेम पर फहराया जाता है। यदि ट्यूब पंक्ति की चौड़ाई निर्दिष्ट आकार से अधिक या कम है, तो फिन हो सकता है एक उचित लंबाई में कटौती, निर्दिष्ट आकार के लिए समायोजित और फिर फिर से वेल्डेड। जब पाइप पंक्ति का विकर्ण अंतर lOmm से अधिक हो जाता है, तो बड़े आकार के साथ कुछ पाइपों के बीच का पंख विकर्ण अंतर को खत्म करने के लिए पाइपों के बीच की दूरी को कम करने के लिए काटा जा सकता है, और फिर पंखों को वेल्ड किया जा सकता है।जब पाइप की पंक्ति की असमानता स्वीकार्य सीमा से अधिक हो जाती है, तो जैक के शीर्ष दबाव को सही करने के लिए गैन्ट्री फ्रेम का उपयोग किया जा सकता है।
2. पाइप पंक्ति का बट संयुक्त एक पाइप से भिन्न होता है। एकल पाइप का वेल्डिंग जोड़ वेल्डिंग के बाद लगभग 1-2 मिमी कम हो जाता है, जिसका अन्य पाइप पर कोई प्रभाव नहीं पड़ता है। लेकिन पाइप पंक्ति समान नहीं है। पाइप पंक्ति बट वेल्डिंग के दो खंड, अगर वेल्डिंग के अनुक्रम के एक तरफ से दूसरी तरफ, विरूपण के कारण पाइप के अंत तक वेल्डिंग बहुत बड़ी है। तो, बट वेल्डिंग से पहले, इस वेल्डिंग का बट क्लीयरेंस संयुक्त को बड़े पैमाने पर मापा जाना चाहिए, और बट क्लीयरेंस के अनुसार बहुत छोटा, मध्यम, बहुत बड़ा वर्गीकरण है, यदि बट क्लीयरेंस बहुत बड़ा या बहुत छोटा है, तो पाइप को काटने की विधि लेनी चाहिए, एक मध्यम शॉर्ट पाइप के साथ प्रतिस्थापित किया जाएगा। इस बार, वेल्डिंग के संकोचन के कारण, एक बड़ा अंतर वाला पाइप मिलाप योग्य हो जाएगा।पाइप वेल्डिंग के संकोचन विरूपण को कम करने के लिए, समरूपता और क्रॉस वेल्डिंग की विधि को अपनाया जाना चाहिए।
3. फ्रंट और रियर वाटर कूलिंग वॉल के निचले हिस्से में फर्नेस बॉटम (कोल्ड ऐश बकेट) होता है, और रियर वॉटर कूलिंग वॉल के ऊपरी हिस्से में फ्लेम एंगल होता है, इसलिए कंपोनेंट का साइज बड़ा होता है और शेप ज्यादा खास होती है , इसलिए संयोजन करना मुश्किल है।
4. रियर वॉटर वॉल पाइप की सिंगल पास बॉल अन्य हीटिंग सरफेस पाइप से अलग होती है। क्योंकि ऊपरी हेडर बॉक्स में रियर वॉटर वॉल में फ्लेमप्रूफ एंगल होता है, फ्लेमप्रूफ एंगल झुकने पाइप की संख्या पीछे की तरह ही होती है। पानी की दीवार, लौप्रूफ एंगल की कठोरता को बढ़ाने के लिए, सीधी पाइप (सबसे भट्ठी प्रकार) को रिक्ति की भी पर्याप्त संख्या है। लौ कोण और सीधे पाइप के चौराहे के बराबर, विशेष आकार के कास्ट टी टी (तीन-) शाखा पाइप) स्थापित किया गया है। सीधे ट्यूब में और शीर्ष संबद्ध टैंक के बीच का जंक्शन छिद्र युक्त है Φ 5 मिमी या। 10 मिमी का अवरोधक। इस तरह, अधिकांश कामकाजी मध्यम तुला पाइप ठंडा होने के लिए अनुकूल है। लौ कोण, और काम कर रहे मध्यम तुला पाइप का एक छोटा सा हिस्सा सुनिश्चित करता है कि सीधे पाइप और घुमावदार पाइप में विस्तार की समान मात्रा है, ताकि आंतरिक तनाव को कम किया जा सके, इसलिए गेंद के माध्यम से गुजरने की कठिनाई बढ़ जाती है।
