उत्पत्ति के प्लेस: | जिआंगसु, चीन |
ब्रांड नाम: | HDB |
प्रमाणन: | ISO9001,ASME,Grade A,SGS,EN |
मॉडल संख्या: | सुपरहीटर और रेहटर |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negociable |

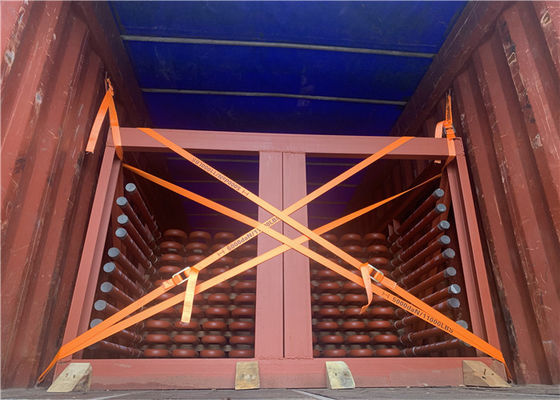

पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | 30 दिनों के बाद जमा |
भुगतान शर्तें: | एल / सी, टी / टी |
आपूर्ति की क्षमता: | 500 टन प्रति माह |
संरचना: | विद्युत तत्व | दबाव: | कम / उच्च दबाव |
---|---|---|---|
ईंधन: | कोयला / गैस / कोयला-निकाल / पानी की गर्मी | शर्त: | नया |
सामग्री: | कार्बन स्टील / स्टेनलेस स्टील | रंग: | लाल / नीला / ग्रे |
हाई लाइट: | स्टीम बॉयलर सुपरहीटर और रेहटर,एएसएमई स्टैंडर्ड सुपरहीटर और रेहटर,एएसटीएम मानक सुपरहीटर और रेहटर |
एएसटीएम / एएसएमई स्टैंडर्ड स्टीम बॉयलर सुपरहीटर और रिहाइटर ताप तत्व
उत्पाद वर्णन
थर्मल पावर प्लांट में सुपर हीटर का कार्य बॉयलर से निकलने वाली संतृप्त भाप से नमी के अंतिम निशान को हटाने और भाप टरबाइन के इनलेट पर आवश्यकतानुसार संतृप्ति तापमान से ऊपर का तापमान बढ़ाना है।
विवरण
सुपरहिटिंग समग्र दक्षता को बढ़ाती है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संक्षेपण से बचती है जो ब्लेड के क्षरण से बचाती है।
भट्ठी से दहन गैसों की गर्मी भाप से नमी को हटाने और भाप को सुपरहीट करने के लिए उपयोग की जाती है।
सुपर-हीटर में एक या एक से अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं, हेडर के बीच जुड़े होते हैं।
गर्म गैसों से वाष्प को सर्परथेटर में उच्च तापमान पर स्थानांतरित किया जाता है।
इसलिए ट्यूब वॉल की गति को कम करने के लिए सुपरहाइटर के प्रॉमरी सेक्शन को काउंटरफ्लो और सेकंडरी सेक्शन में समानांतर प्रवाह में व्यवस्थित किया गया है।
सिद्धांत
सुपरहीटर का सिद्धांत बॉयलर के स्टीम जनरेट करने वाली ट्यूब के समान है।
उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर तैरती हैं और भाप के तापमान को बढ़ाती हैं जो परिमाण से बाहर निकलने पर निर्भर करता है जिससे गैस सुपरहाइटर और गैस वेग से बाहर निकल जाती है।
संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
सुपरहाइटर क्षमता पावर जनरेशन बढ़ाने के लिए अपग्रेड करता है
सुपरहाइटर बॉयलर के सबसे महत्वपूर्ण सामानों में से एक है जो थर्मल दक्षता में सुधार करता है।
बॉयलर में, संयंत्र की दक्षता बढ़ाने के लिए सुपरहीटेड स्टीम के एक निश्चित तापमान तक संतृप्त भाप को गर्म करने के लिए सुपरहीटर की भूमिका है।पुनरावर्तक अनिवार्य रूप से थर्मल पावर प्लांट चक्र दक्षता में सुधार करता है।
सुपरहीटर अपने संतृप्ति बिंदु के ऊपर भाप के तापमान को बढ़ाने के लिए है।
रेहटर मूल रूप से एक सुपरहीटर है जो एक टरबाइन के उच्च दबाव वाले चरण से बाहर निकलने वाली भाप को सुपरहिट करता है।फिर से गरम की गई भाप को टरबाइन के निम्न दबाव वाले चरण में भेजा जाता है।उच्च-दाब और निम्न-दबाव टरबाइन के बीच भाप को गर्म करके, पावर प्लांट की विद्युत दक्षता को 40% से अधिक बढ़ाना संभव है। रिहीट चक्र का उपयोग बड़े पावर बॉयलरों में किया जाता है क्योंकि यह आर्थिक रूप से केवल बड़े बिजली संयंत्रों में संभव है।
विवरण
सभी कच्चे माल को सबसे पहले पाइप लाइन कटिंग से बनाया जाएगा।
यह नंगे तेल (कार्बन स्टील, मिश्र धातु इस्पात, या टिकाऊ गर्मी स्टील) और हेडर और अन्य सहायक की एक श्रृंखला से मिलकर बनता है।ट्यूबों32,38,42 और इतने पर, अनुरोध के रूप में भी।
सूचना सेट करना
|
|
प्रोसेस
|
वेल्डिंग
|
संरचना
|
क्षैतिज या ऊर्ध्वाधर
|
सामग्री
|
कार्बन स्टील, मिश्र धातु इस्पात
|
ट्यूबों
|
,32, 38, 42, आदि।
|
आकार
|
अनुकूलित
|
ब्रांड
|
HTEG
|
गारंटी
|
18 महीने
|
मतभेद
प्रकार | लाभ | नुकसान | सहायक विधि |
पेंडेंट प्रकार | 1. संरचनात्मक समर्थन की पुष्टि करें | 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है। | ऊपर से समर्थित |
उलटा-टाइप | 1. संघनित भाप की जल निकासी | 1. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
क्षैतिज-प्रकार |
1. उचित जल निकासी 2. अच्छा संरचनात्मक कठोरता। |
1. वे प्रत्यक्ष रूप से फ्लैम नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से हैं | आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित है। |
आवेदन
संतृप्त भाप को गर्म करने के लिए उपयोग करें, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
सुपरहाइटर क्षमता पावर जनरेशन बढ़ाने के लिए अपग्रेड करता है
कार्यशाला
हमें आवश्यक तकनीकी डेटा, जैसे स्टीम क्षमता, प्रिज़र्व, आवश्यक तापमान आदि भेजें। हम तदनुसार डिजाइन करेंगे।
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ डोंग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;कार्बनिक गर्मी वाहक और बिजली भाप बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ युग्मित, एचडी बॉयलर बॉयलर के डिजाइन भागों सहित बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और प्रतिस्थापन सहित एक अनूठी सेवा बाजार में लाता है।
1. 200,000 वर्ग मीटर का निर्माण क्षेत्र
2. 150 इंजीनियर
3. 600 कोडेड वेल्डर
4. 60 लाइसेंसधारी निरीक्षक (NDT स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001: 2008 गुणवत्ता प्रणाली
7. पावर बॉयलरों का ASME सर्टिफिकेट
8. ASME 'S', 'U' और NB स्टाम्प प्राधिकरण
