ODM कोटिंग चित्रित बॉयलर कई गुना हेडर पिन आग रोक के साथ वेल्डेड

बॉयलर हेडर, या बॉयलर मैनिफोल्ड्स को बॉयलर के पास पाइपिंग को सरल बनाने, स्थापना समय, श्रम लागत और उपयोग किए गए भागों को कम करने के लिए डिज़ाइन किया गया है।थ्रेडेड इनलेट और आउटलेट कनेक्शन के साथ विभिन्न शाखा विकल्पों में उपलब्ध है।केवल बंद लूप हीटिंग अनुप्रयोगों के लिए।

हेडर को जिन दबावों और तापमानों का सामना करना पड़ता है, वे उस घटक पर निर्भर करते हैं जिससे वे जुड़े हुए हैं।एक अर्थशास्त्री या पानी की दीवार पैनलों से जुड़ा एक हेडर सामग्री पर सुपरहिटर्स या रीहीटर्स से जुड़े हेडर की तुलना में कम गंभीर आवश्यकताओं के अधीन है।

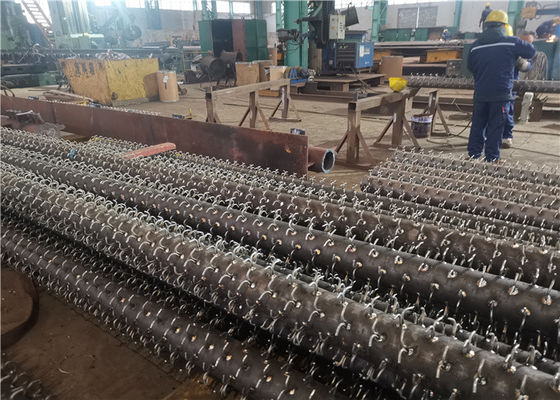

यह आवश्यकताओं के अनुसार है कि प्रकाश पाइप की सतह पर एक निश्चित लंबाई के गोल स्टील को वेल्डिंग किया जाता है, फिर पिंस का उपयोग करके पानी की दीवार पर आग रोक कोटिंग को मजबूती से रखा जा सकता है।

विवरण

हेडर का निर्माण विवरण

विशेषताएं

पूरी ताकत (छड़ी के माध्यम से)

1. यह आज उपयोग की जाने वाली सबसे आम संयुक्त शैली है और इसे विभिन्न प्रकार के कॉइल डिज़ाइनों पर लागू किया जा सकता है।

2. संयुक्त का उपयोग एकल या एकाधिक पंक्ति वीणा विन्यास में और सीधी ट्यूब साइडहिल और बेंट ट्यूब रेडियल लेआउट दोनों के लिए किया जाता है।

3. संयुक्त विन्यास के आधार पर विभिन्न प्रकार के होल बेवल का उपयोग किया जाता है।

4. वे स्टेप बेवेल से लेकर लगातार डेप्थ बेवेल तक होते हैं।

पूर्ण प्रवेश

1. हेडर वेल्ड के लिए पूर्ण प्रवेश ट्यूब भी एक आम संयुक्त शैली है, खासकर सुपरहीटर और रेगेटर में।

2. पूर्ण प्रवेश (पूर्ण ट्यूब दीवार मोटाई) या तो सीधे ट्यूब बोर द्वारा हेडर पर ट्यूब के साथ या एक बट वेल्ड कॉन्फ़िगरेशन की अधिक अनुमति देने के लिए हेडर के स्पॉट फेस मशीनिंग द्वारा पूरा किया जाता है।

वर्गीकरण
