पावर स्टेशन सुपरहीटर और रेहटर नेचुरल सर्कुलेशन

पावर प्लांट बॉयलर के लिए, यह सुपरहिटेड स्टीम के पैरामीटर में सुधार करके थर्मल पावर स्टेशन की थर्मल इकोनॉमी को बढ़ाने का एक अच्छा तरीका है।सुपरहिटेड स्टीम मापदंडों की वृद्धि धातु सामग्री द्वारा सीमित है।सुपरहिटर्स के डिजाइन को यह सुनिश्चित करना चाहिए कि हीटिंग सतह के पाइप की बाहरी दीवार का तापमान स्टील के ऑक्सीकरण प्रतिरोध के स्वीकार्य तापमान से कम है, और इस बीच इसकी यांत्रिक शक्ति सुनिश्चित करें।हमारे देश में बॉयलरों में इस्तेमाल किए जाने वाले धातु के सामानों के विकास के साथ, पहले से ही उच्च दबाव (उच्च तापमान (9.8MPa, 540 डिग्री) और सुपरहाइग प्रेशर पैरामीटर (13.7 MPa, 540 और 555 डिग्री) पहले से ही लागू होते हैं और उप-राजनीतिक दबाव विकसित कर चुके हैं) पैरामीटर (16.7MPa, 540 और 555 डिग्री)।अब बहुत सारे बॉयलर सुपरक्रिटिकल दबाव पैरामीटर (24.5MPa, 540-570 डिग्री) लागू करते हैं, और यहां तक ​​कि बहुत कम इकाइयां उच्च दबाव और तापमान पैरामीटर लागू करते हैं।

भाप के दबाव में वृद्धि के साथ, भाप टरबाइन पूंछ की वाष्प आर्द्रता को कम करने के साथ-साथ पावर स्टेशन की थर्मल अर्थव्यवस्था को और बेहतर बनाने के लिए, मध्यम रिहाटिंग सिस्टम का व्यापक रूप से उच्च मापदंडों वाले पावर स्टेशन में उपयोग किया जाता है, जैसे उच्च दबाव का निकास भेजना। भाप टरबाइन में सिलेंडर फिर से उच्च तापमान पर बायलर में फिर से गर्म किया जा सकता है, और फिर उन्हें भाप टरबाइन के मध्यम दबाव और कम दबाव वाले सिलेंडर में वापस भेजकर विस्तार और काम कर रहा है।पुनः गर्म करने के लिए तत्व को पुनरावर्तक कहा जाता है।

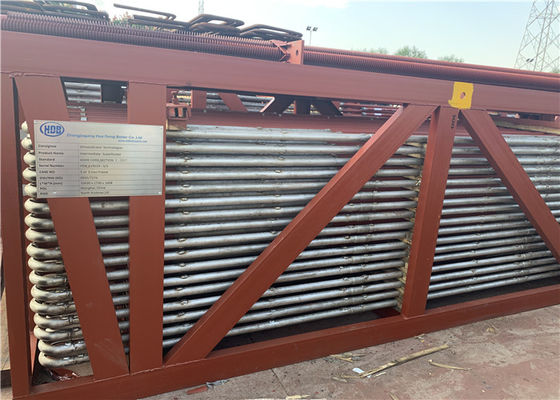

विवरण: सुपरहीटर कॉइल

सामान्य तौर पर, उच्च दबाव वाले सुपरहीटर में गरम की जाने वाली भाप को सुपरहीट वाष्प कहा जाता है, रिहाइटर द्वारा गर्म की गई भाप को रिहैस्टेड वाष्प कहते हैं।पुनर्नवीनीकरण भाप का पैरामीटर थर्मल परिसंचरण की अर्थव्यवस्था से संबंधित है।आम तौर पर, रिहाइड स्टीम का दबाव सुपरहिट स्टीम के लगभग पाँचवें हिस्से पर होता है, और पूर्व का तापमान लगभग बाद के तापमान जैसा ही होता है।उदाहरण के लिए, 125MW, 400t / h के साथ बॉयलर के लिए हमारे देश में, सुपरहीटेड स्टीम के लिए परमिशन 133.7Mpa और 555 डिग्री है;इनहेल्ड स्टीम का इनलेट और आउटलेट दबाव 2.5 / 2.35MPa है, उनका तापमान भी 555 डिग्री है।200MW, 670t / h के साथ बॉयलर के लिए, सुपरहिटेड स्टीम का पैरामीटर 13.7MPa, 540 डिग्री है;इनलेट और आउटलेट दबाव 2.7 / 2.5Mpa हैं, और तापमान भी 540 डिग्री है।300MW, 600MW, सुपरहिटेड स्टीम पैरामीटर के साथ उप-दबाव नियंत्रण परिसंचरण बॉयलर के लिए 18.27Mpa, 540 डिग्री है;इनलेट और आउटलेट दबाव 3.83 / 3.63MPa हैं, तापमान भी 540 dgrees है।स्टीम रीहिटिंग प्रणाली के अनुप्रयोग से बिजली स्टेशनों के लिए थर्मल अर्थव्यवस्था में 4-5% की वृद्धि हो सकती है।हमारे देश में, 125MW से अधिक क्षमता वाली इकाइयाँ सभी एक समय के मध्य रिहीटिंग सिस्टम को लागू करती हैं, और विदेशों में, दो बार के बीच की रीहिटिंग सिस्टम उच्चतर मापदंडों वाली कुछ इकाइयों के लिए लागू होती हैं।

आधुनिक बॉयलरों में, काम करने वाले तरल पदार्थ के लिए सुपरहीटर्स और रीहेटर्स की गर्मी अवशोषण खपत कुल गर्मी अवशोषण के आधे से अधिक है, इस प्रकार बॉयलरों की कुल हीटिंग सतहों में सुपरहिटर्स और रीहेटर्स की हीटिंग सतहें एक बड़े अनुपात में होती हैं, और उन्हें रखा जाना चाहिए। उन क्षेत्रों में जहां धूम्रपान का तापमान अधिक है, सभी ताप सतहों के बीच काम करने की स्थिति सबसे खराब है। हीटिंग सतहों की दीवार की दीवार का तापमान अधिकतम के करीब है।स्टील का स्वीकार्य तापमान, इसलिए सुपरहिटर्स और रिहाइटरों की एक उचित डिजाइन व्यवस्था, जबकि बॉयलर के लिए अर्थव्यवस्था और विश्वसनीयता के लिए बहुत मायने रखती है।जब उनके डिजाइन की बात आती है, तो सुपरहैटर और रिहाइटर की सुरक्षा और विश्वसनीयता के आश्वासन के आधार पर, धातु की खपत को सबसे अच्छे रूप से बचाने के लिए, विशेष रूप से मिश्र धातु इस्पात के उपयोग को बचाने के लिए यह बहुत आवश्यक है।

बड़े बिजलीघरों में बॉयलरों के लिए, सुपरहेटर्स और रीहेटर्स आवश्यक अंग हैं, एक बड़े विस्तार के लिए, उन्होंने बॉयलरों की सुरक्षा और अर्थव्यवस्था को प्रभावित किया है।सुपरहिटर्स हीटिंग सतहें होती हैं जो मुख्य भाप को गुनगुने तापमान से रेटेड सुपरहीटेड तापमान तक गर्म करती हैं, और रिहाइटर हीटिंग सतहें होती हैं जो भाप टरबाइन हाई प्रेशर सिलेंडर से एक निश्चित तापमान तक गर्म होती हैं। जब बॉयलर की लोडिंग जैसी परिस्थितियाँ होती हैं, कोयले के प्रकार बदलते हैं, यह सुनिश्चित करने के लिए उन्हें समायोजित करना है कि -10- + 5 डिग्री के स्तर पर आउटलेट का तापमान।

पावर स्टेशनों, बड़े थिएटरों और रिहाइटरों में बड़े बॉयलर के लिए कुल हीटिंग सतहों में एक बड़ा अनुपात होता है, उन्हें उन क्षेत्रों में व्यवस्थित किया जाना है जहां धूम्रपान उच्च तापमान के साथ है।पावर स्टेशनों में थर्मल सर्कुलेशन की दक्षता में सुधार करने के लिए, मूल मापदंडों च भाप को धीरे-धीरे सुधारने की आवश्यकता है, भाप के दबाव में वृद्धि से सुपरहिटेड भाप के लिए तापमान में वृद्धि की आवश्यकता होती है, या भाप टरबाइन के बड़े चरण की आर्द्रता की नमी होगी बहुत अधिक है, जो इसकी सुरक्षा को प्रभावित करेगा।इस प्रकार, सुपरहिटर्स और रिहैटरों के माध्यम से बहने वाली भाप उच्च तापमान वाली भाप होती है, उनका हीट ट्रांसफर प्रदर्शन काफी खराब होता है, जो यह निर्धारित करता है कि सुपरहिटर्स और रिहैटरों की ट्यूब वॉल तापमान अधिक है।

सिद्धांत

• सुपरहीटर का सिद्धांत बॉयलर के स्टीम जेनरेटिंग ट्यूब के समान है।

• उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर तैरती हैं और भाप के तापमान को बढ़ाती हैं जो परिमाण से बाहर निकलने पर निर्भर करता है जिससे गैस सुपरहाइटर और गैस वेग से बाहर निकल जाती है।

आवेदन

संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।

सुपरहाइटर क्षमता पावर जनरेशन बढ़ाने के लिए अपग्रेड करता है

हमें आवश्यक तकनीकी डेटा, जैसे स्टीम क्षमता, प्रिज़र्व, आवश्यक तापमान आदि भेजें। हम तदनुसार डिजाइन करेंगे।
