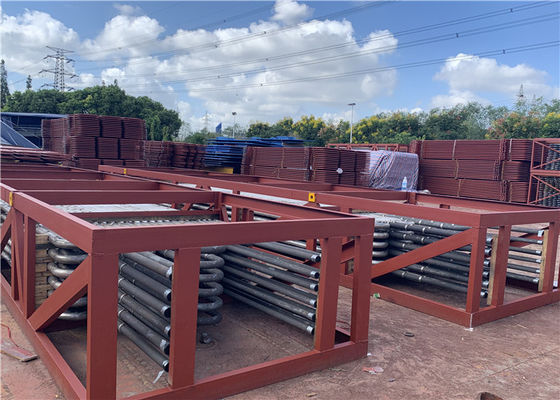

उच्च दबाव बॉयलर स्पेयर पार्ट्स ASME दीप्तिमान सुपरहीटर

उच्च दबाव बॉयलर स्पेयर पार्ट्स ASME के ​​लिए रेडिएंट सुपरहीटर और रेहटर

सुपरहीटर और रिहाइटर, बॉयलर के लिए कस्टम घटक

व्यवस्था और विनिर्देश:
बॉयलर में उच्च और निम्न सुपरहिटर्स होते हैं, एचएस को चक्रवात विभाजक के बाद ग्रिप गैस डक्ट में व्यवस्थित किया जाता है, और एलएस को बैक-एंड वर्टिकल शाफ्ट में व्यवस्थित किया जाता है।संतृप्त भाप को छत पर बाड़े में आठ 5108 × 5 ड्रम में संतृप्त भाप कनेक्टिंग ट्यूब द्वारा पेश किया जाता है, और फिर super 42 × 4.0 ट्यूब के माध्यम से निचले तापमान के सुपरहीटर में, एलएस द्वारा गर्म किए जाने के बाद, तापमान को समायोजित करने के लिए desuperheater जाता है। और फिर goes108 × 5 के आठ ट्यूबों के माध्यम से एचएस में जाता है, और एसएच आउटलेट हेडर में जाने के बाद मुख्य स्टीम वाल्व के माध्यम से भाप टरबाइन को भेजा जाता है।
एलटी सुपरहीटर कॉन्ट्रैण्टैंट व्यवस्था को अपनाता है और एचटी सुपरहैटर डाउनस्ट्रीम व्यवस्था है।भाप का संग्रह और वितरण भाप की प्रवाह की गैर-एकरूपता में सुधार करने और भाप विक्षेपण के कारण सुपरहिल्ड स्थानीय को रोकने के लिए चौड़ाई दिशा का रास्ता अपनाता है।
सामग्री:
सुरक्षा संचालन सुनिश्चित करने के लिए, एलटी सुपरहीटर SA210 Gr.A1 सीमलेस स्टील ट्यूब्स का उपयोग करता है, और HT सुपरहीटर कम-अलॉय्ड SA213 T22 सीमलेस स्टील ट्यूब्स का उपयोग करता है।

सुपर हीटर प्रकार:
1. रेडिएंट सुपर हीटर: यह सबसे शुरुआती प्रकार का सुपर हीटर है और यह पानी की नलियों के ऊपर या पीछे स्थित होता है ताकि उन्हें प्रत्यक्ष आग या आग से बचाया जा सके।
पैरामीटर जो संवहन को बढ़ाता है

ए।ईंधन और वायु प्रवाह में वृद्धि (दहन गैस प्रवाह)
बीभाप के द्रव्यमान प्रवाह दर में वृद्धि

विकिरण मुख्य रूप से फ्लेम तापमान पर निर्भर करता है।चूंकि भाप का प्रवाह दर बढ़ जाता है, इसलिए निकास तापमान कम हो जाता है।
रेडिएंट सुपर हीटर
उन्हें ऊष्मा स्रोत के संपर्क में रखा जाता है, जिसमें धातु के तापमान में सुधार की आवश्यकता होती है।

उच्च तापमान भाप के लिए दीप्तिमान और convetive सुपर हीटर और रिहाइटर का उपयोग किया जाता है।
बॉयलर में उच्च तापमान के रेडिएंट स्टीम सुपर हीटर का उपयोग

यह साँप की तरह की ट्यूबों (कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, आदि) और संग्रह बक्से और अन्य सहायक सामग्री से बना है।ट्यूब में आम तौर पर generally32, φ38, other42 या अन्य प्रकार के विनिर्देश होते हैं, जो उपयोगकर्ता की आवश्यकताओं के अनुसार अलग-अलग होते हैं।

रंगमंच
वे सुपर हीटर के रूप में समझदार हैं लेकिन उनके बाहर निकलने का तापमान सुपर हीटर से थोड़ा कम है और उनका दबाव सुपर हीटर की तुलना में 20% -25% कम है, वे कम गुणवत्ता वाली सामग्री मिश्र रख सकते हैं।

आवेदन:
स्टीम सुपर हीटर घने ट्यूब कॉइल्स से मिलकर बना होता है और इसे टेम्पोरचर 450ºC-1000edC के तहत ग्रिप में रखा जाता है।
10 एमपीए से अधिक के पावर प्लांट बॉयलर की क्षमता के लिए, प्लैटन और कॉल्ड सुपरहीटर आमतौर पर अपनाए जाते हैं।

विवरण

डिजाइन संरचना

1. हीटिंग संतृप्त भाप, तापमान 900 डिग्री सेल्सियस तक

2. उच्च दक्षता,> 90%।

3. उच्च गति हीटिंग।

4. स्टेनलेस स्टील के साथ डिजाइन।

5. लंबी डिजाइन सेवा जीवन, 15 साल।

हमें आवश्यक तकनीकी डेटा, जैसे स्टीम क्षमता, प्रिज़र्व, आवश्यक तापमान आदि भेजें। हम तदनुसार डिजाइन करेंगे।

HD बॉयलर क्लास की सुविधा में सर्वश्रेष्ठ प्रदान करता है

30 से अधिक वर्षों के लिए, हुआ डोंग बॉयलर लगातार हमारे बायलर सुपरहेटर्स और रिहाइटरों में नवाचार कर रहा है और सुधार कर रहा है। झुकने, वेल्डिंग और डिज़ाइन में सुधार हमारे उत्पादों को यूरोपीयन और अमेरिकी मानकों दोनों को पूरा करते हैं, एक रिलेबल प्रदर्शन सुनिश्चित करते हैं।
