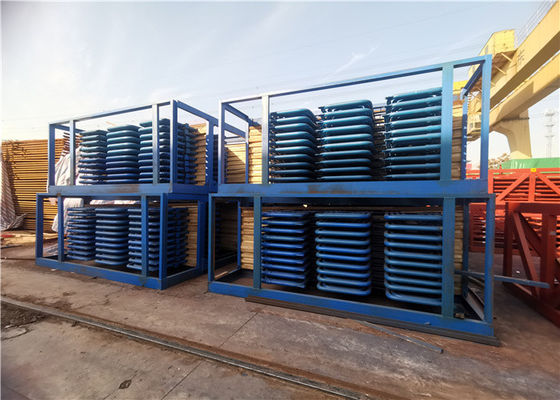

थर्मल पावर प्लांट में बायोमास वेस्ट हीट रिकवरी बॉयलर स्टीम सुपरहीटर



100% वेल्डिंग संयुक्त Pt टेस्ट बॉयलर स्पेयर पार्ट्स सुपर हीटर अपशिष्ट गर्मी रिकवरी बॉयलर के लिए उपयोग किया जाता है





सुपर हीटर पॉवर प्लांट में बॉयलरों का एक महत्वपूर्ण हिस्सा होता है, जहाँ इसका उपयोग पॉवर प्लांट की दक्षता स्तर में सुधार के लिए किया जाता है।गीले भाप को सूखे भाप में बदलने के लिए सुपर हीटर की आवश्यकता होती है।



औद्योगिक बॉयलरों में सुपरहिटर्स का उपयोग



सुपरहाइटर का उपयोग किया जाता है, जहां टर्बाइन जैसी प्रक्रिया / मशीनों में केवल सूखी भाप की आवश्यकता होती है।ऐसे मामलों में भाप में किसी भी नमी की मात्रा घट जाती है या मशीन को खराब कर देती है जिससे उसके औसत परिचालन जीवन पर असर पड़ता है।तो, सुपरहीटर कम-गुणवत्ता वाली भाप को अंतिम उपयोगकर्ताओं के लिए उच्च गुणवत्ता में परिवर्तित करता है।

कभी-कभी, सुपरहाइटर की भी आवश्यकता होती है, जब हमें भाप को दूर-दूर के स्थानों में ले जाने की आवश्यकता होती है क्योंकि इसके परिवहन के दौरान कुछ तापमान के नुकसान होते हैं।

सुपरहिटर्स का उपयोग एक भाप इंजन में किया जा सकता है जहां इंजन भागों के पहनने और आंसू को रोकने के लिए पूर्ण सूखी भाप की आवश्यकता होती है।

पानी के ट्यूब बॉयलरों के मामले में, गर्म गैसें सुपरहिटेड भाप का उत्पादन करने के लिए आवश्यक तापमान प्रदान करेंगी और सुपरहीटर भट्ठी क्षेत्र का एक अतिरिक्त हिस्सा हो सकता है।अन्य मामलों में, अलग से निकाल दिया गया सुपरहीटर की आवश्यकता हो सकती है क्योंकि गैस टरबाइन उत्पादित गैसें अपेक्षाकृत शांत होती हैं।



सुपरहीटर और रेहटर, बॉयलर के लिए कस्टम घटक



सुपरहीटर एक घटक है जो एक औद्योगिक बॉयलर में संतृप्त भाप को गर्म करता है, इसे सुपरहीट स्टीम में बदल देता है।हमारे सुपरहीटर गारंटी देते हैं कि सुपरहिट स्टीम तापमान एक स्वीकार्य सीमा के भीतर उतार-चढ़ाव होगा (आमतौर पर 540 से भिन्न होता है° C से 500 ° C) जब बॉयलर ओवर लोड होता है।



सुपर हीटर प्रकार:
1. रेडिएंट सुपर हीटर: यह सबसे शुरुआती प्रकार का सुपर हीटर है और यह पानी की नलियों के किनारे या पीछे स्थित होता है ताकि उन्हें प्रत्यक्ष आग या आग से बचाया जा सके।
पैरामीटर जो संवहन को बढ़ाता है

ए।ईंधन और वायु प्रवाह में वृद्धि (दहन गैस प्रवाह)
बीभाप के द्रव्यमान प्रवाह दर में वृद्धि

विकिरण मुख्य रूप से फ्लेम तापमान पर निर्भर करता है।चूंकि भाप का प्रवाह दर बढ़ जाता है, इसलिए निकास तापमान कम हो जाता है।
रेडिएंट सुपर हीटर
उन्हें ताप स्रोत के संपर्क में रखा जाता है, जिन्हें धातु के तापमान में सुधार की आवश्यकता होती है।

उच्च तापमान भाप के लिए दीप्तिमान और convetive सुपर हीटर और रिहाइटर का उपयोग किया जाता है।
बॉयलर में उच्च तापमान के रेडिएंट स्टीम सुपर हीटर का उपयोग

यह साँप की तरह की ट्यूबों (कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, आदि) और संग्रह बक्से और अन्य सहायक सामग्री से बना है।ट्यूब में आम तौर पर generally32, φ38, other42 या अन्य प्रकार के विनिर्देश होते हैं, जो उपयोगकर्ता की आवश्यकताओं के अनुसार अलग-अलग होते हैं।

Reheaters
वे सुपर हीटर के रूप में समझदार हैं लेकिन उनके बाहर निकलने का तापमान सुपर हीटर से थोड़ा कम है और उनका दबाव सुपर हीटर से 20% -25% कम है, वे कम गुणवत्ता वाली सामग्री मिश्र रख सकते हैं।

आवेदन:
स्टीम सुपर हीटर घने ट्यूब कॉइल से मिलकर बनता है और इसे टेम्पोरचर 450ºC-1000edC के तहत ग्रिप में रखा जाता है।
10 एमपीए से अधिक के पावर प्लांट बॉयलर की क्षमता के लिए, प्लैटन और कॉल्ड सुपरहीटर आमतौर पर अपनाया जाता है।

विवरण



1	पदार्थ संघटन	कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, संग्रह बक्से और अन्य सहायक सामग्री।ट्यूब विनिर्देशों के अनुकूलित प्रकार हैं।
2	डिज़ाइन पैटर्न	ऊर्ध्वाधर या क्षैतिज लेआउट।
3	लाभ	सुंदर उपस्थिति, आकार, सटीकता, प्रथम श्रेणी के झुकने और वेल्डिंग तकनीक, प्रथम श्रेणी के पहचान उपकरण।



विनिर्माण और स्वीकृति मानदंड



1	जेबी / टी 1611 "बॉयलर पाइप के निर्माण के लिए तकनीकी विनिर्देश।"
2	जेबी / टी 1612 "बायलर प्रेशर परीक्षण तकनीकी स्थिति।"
3	जेबी / टी 1613 "बॉयलर के दबाव भागों की वेल्डिंग के लिए तकनीकी विनिर्देश।"
4	जेबी / टी 1615 "बॉयलर की पेंटिंग और पैकिंग के लिए तकनीकी विनिर्देश।"
5	जेबी / T3375 "बॉयलर निर्माण के लिए सामग्री की स्वीकृति प्राप्त करने के लिए नियम।"



डिजाइन संरचना

• सुपरहिटिंग समग्र दक्षता को बढ़ाती है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संक्षेपण से बचाती है जो ब्लेड के क्षरण से बचाती है।


• भट्ठी से दहन गैसों की गर्मी भाप से नमी को हटाने और भाप को सुपरहीट करने के लिए उपयोग की जाती है।


• सुपर-हीटर में एक या अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं, हेडर के बीच जुड़े होते हैं।


• गर्म गैसों से वाष्प को सर्परथेटर में उच्च तापमान पर स्थानांतरित किया जाता है।


• इसलिए सुपरहाइटर के प्रॉमरी सेक्शन को काउंटरफ्लो और सेकेंडरी सेक्शन में समानांतर प्रवाह में व्यवस्थित किया गया है ताकि ट्यूब की दीवार के टेम्परिंग को कम किया जा सके।



हमें आवश्यक तकनीकी डेटा भेजें, जैसे कि भाप की क्षमता, उपस्थिति, आवश्यक तापमान आदि। हम तदनुसार डिजाइन करेंगे।





HD बॉयलर क्लास की सुविधा में सर्वश्रेष्ठ प्रदान करता है



30 से अधिक वर्षों के लिए, हुआ डोंग बॉयलर लगातार हमारे बायलर सुपरहेटर्स और रिहाइटरों को नया रूप दे रहा है और सुधार रहा है। झुकने, वेल्डिंग और डिजाइन में सुधार हमारे उत्पादों को यूरोपीयन और अमेरिकी मानकों दोनों को पूरा करते हैं, एक रिलेबल प्रदर्शन सुनिश्चित करते हैं।



हम चीन में निम्नलिखित बड़े बॉयलर निर्माताओं के लिए योग्य आपूर्तिकर्ता हैं:

• शंघाई बॉयलर वर्क्स लिमिटेड

• रुको झोउ बॉयलर समूह कंपनी लिमिटेड

• हार्बिन बॉयलर कं, लिमिटेड

• दांग फेंग बॉयलर समूह कं, लिमिटेड

• वूशी Huaguang औद्योगिक बॉयलर कं, लिमिटेड

• Jiangxi Jianglian ऊर्जा और पर्यावरण कं, लिमिटेड

• डालियान बॉयलर काम करता है

• सूज़ौ Hailu भारी उद्योग कं, लिमिटेड
