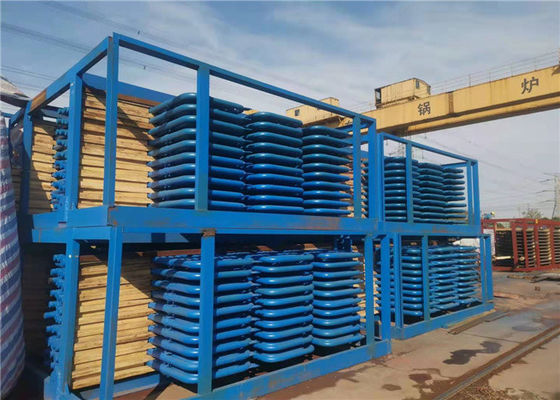

बॉयलर में पावर स्टेशन स्टील सुपरहीटर और रेहटर

बॉयलर में पावर स्टेशन स्टील सुपरहीटर और रेहटर

काम के सिद्धांत

सुपरहाइटर एक उपकरण है जिसका उपयोग संतृप्त भाप या गीले भाप को सुपरहीट स्टीम या ड्राई स्टीम में बदलने के लिए किया जाता है।सुपरहिट स्टीम का उपयोग बिजली उत्पादन और स्टीम इंजन आदि के लिए भाप टर्बाइनों में किया जाता है।

सुपरहाइटर वह भाग है जो बॉयलर द्वारा संतृप्ति तापमान से सुपरहीटर तक भाप को गर्म करता है।इसे सुपरहीटर भी कहा जाता है।

हीट ट्रांसफर मोड के अनुसार सुपरहीटर को संवहन प्रकार, रेडिएंट प्रकार और अर्ध-उज्ज्वल प्रकार में विभाजित किया जा सकता है;
संरचना की विशेषताओं के अनुसार, इसे सर्पीन ट्यूब प्रकार, स्क्रीन प्रकार, दीवार प्रकार और दीवार प्रकार में विभाजित किया जा सकता है।
वे सभी समानांतर पाइप और इनलेट और आउटलेट के कई गुना होते हैं।

अधिकांश औद्योगिक बॉयलरों में सुपरहिटर्स नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और उपयोगिताओं के लिए केवल संतृप्त भाप की आवश्यकता होती है।
सुपरहाइटर आम तौर पर पूरे स्टीम पावर प्लांट की थर्मल दक्षता में सुधार करने के लिए पावर स्टेशनों, लोकोमोटिव और मरीन बॉयलरों में स्थापित किए जाते हैं।

उत्पाद का परिचय

रेहटर वास्तव में एक प्रकार का स्टीम सुपरहीटर होता है जो काम के बाद कम दबाव वाली भाप को गर्म करता है और एक निश्चित तापमान तक पहुंचता है।पुनरावर्तक की भूमिका बिजली संयंत्र में संचलन की थर्मल दक्षता में सुधार करती है, और स्वीकार्य सीमा के भीतर नियंत्रित भाप टरबाइन के अंतिम चरण के ब्लेड का तापमान बनाती है।
रिहाइटर एक बॉयलर है जो भाप टरबाइन से भाप को सुपरहीटेड भाप में परिवर्तित करता है।
पुनरावर्तक के दो कार्य हैं: एक जल वाष्प की नमी को कम करना है, जो टरबाइन ब्लेड की रक्षा के लिए फायदेमंद है;
दूसरा, स्टीम टरबाइन की सापेक्ष और पूर्ण आंतरिक दक्षता में सुधार किया जा सकता है।

विवरण

• सुपरहीटर

आम तौर पर 30 ~ 60 मिमी। सबसे सामान्य प्रकार का प्रवाह सुपरहॉट सर्पेन्टाइन ट्यूब होता है। इसमें एक अधिक सघन ट्यूब समूह होता है, इसे सजाने में 450 ~ 1000 ℃ ग्रिप गैस तापमान, ऊर्ध्वाधर और लेटरल अपरदन की ग्रिप गैस होती है। मुख्य रूप से फ्ल्यू गैस संवहन द्वारा ऊष्मा को पाइप में स्थानांतरित करता है, और कुछ ऊष्मा विकिरण द्वारा अवशोषित हो जाती है। प्लेट-प्रकार के सुपरहीटर में ट्यूब स्क्रीन की बहुलता होती है, जो भट्टी के ऊपरी भाग में या आउटलेट पर, विकिरण से संबंधित होती है। सेमी-रेडिएशन टाइप सुपरहीटर। पूर्व भट्टी की आंच से रेडिएंट को अवशोषित करता है, जबकि बाद वाला भी कुछ संवहन ऊष्मा को अवशोषित करता है। 10 एमपीए से ऊपर के पावर स्टेशन के बॉयलर में, स्क्रीन प्रकार और सर्पिन प्रकार के सुपरहीटर का उपयोग आमतौर पर गर्मी अवशोषण को बढ़ाने के लिए किया जाता है। भट्ठी की भीतरी दीवार पर लगाया जाने वाला सुपरहैटर रेडिएंट सुपरहैटर है, जिसका उपयोग बहुत कम किया जाता है। भट्ठी की दीवार और संवहन fl की दीवार बनाने के लिए बड़ी क्षमता वाले पावर स्टेशन बॉयलर में वॉल-माउंटेड सुपरहीटर का उपयोग किया जाता है।ue। तस्वीर कई सुपरहीटर की व्यवस्था को दिखाती है। सुपरहीटर के साथ छोटी क्षमता वाले औद्योगिक बॉयलरों को केवल सिंगल स्टेज सुपरहीटर के साथ आवश्यकताओं को पूरा किया जा सकता है।

• पुनरावर्तक

रिहाइटर लेआउट सुपरहाइटर लेआउट का अनुसरण करता है, जिसमें संवहन, विकिरण और अर्ध-विकिरण शामिल हैं।

संवहन पुनरावर्तक में रिवर्स फ्लो, डाउनस्ट्रीम प्रवाह और मिश्रित प्रवाह, एकल कॉइल, डबल कॉइल, मल्टी-कॉइल, समानांतर और कंपित, ऊर्ध्वाधर और क्षैतिज प्रकार, सामने की दीवार के समानांतर और सामने की दीवार पर लंबवत है। कंक्रीट रिहाइटर मुख्य रिहैटर है कि संवहन गर्मी को अवशोषित करता है।

रेडिएंट रेहटर भट्ठी विकिरण को अवशोषित करने वाले रिहाइटर को संदर्भित करता है।

अर्ध-दीप्तिमान रिहाइटर (प्लेट सुपरहीटर) उन रिहाइटरों को संदर्भित करता है जो भट्ठी से अधिक विकिरण को अवशोषित करते हैं (कुल ताप का 1/2 से अधिक)।

पुनरावर्तक का भौतिक चयन सिद्धांत सुपरहीटर के समान है।चूंकि रिहिंग स्टीम शीतलन क्षमता में सुपरहीटर से हीन होता है, इसलिए डिजाइन दीवार का तापमान आमतौर पर समान तापमान स्तर के सुपरहीटर की तुलना में अधिक होता है। उच्च तापमान रिहेटर्स की मुख्य नलिकाएं आमतौर पर मिश्र धातु इस्पात से बनी होती हैं (धातु ट्यूब में मिश्र धातु 5% से अधिक होती है। तत्वों)। उदाहरण के लिए, 12CrlMoV, स्टील 102, sa213-t91, sa213-tp304, sa213-tp347, आदि।

मापदंडों

विशेष विवरण

कुर कंपनी

हुआ डोंग बॉयलर घरेलू और विदेशी बायलर निर्माताओं और ऊर्जा कंपनियों का एक प्रमुख योग्य आपूर्तिकर्ता बन गया है, जिसमें अमेरिकन कोवेंटा एनर्जी कंपनी, AMEC फोस्टर व्हीलर कंपनी, ALSTOM, ओरिएंटल बायलर लिमिटेड, शेयर लिमिटेड, हार्बिन इलेक्ट्रिक एलएलसी, वूशी हुआ गुआंग बॉयलर कं। , लिमिटेड, हांग्जो बॉयलर समूह कं, लिमिटेड
