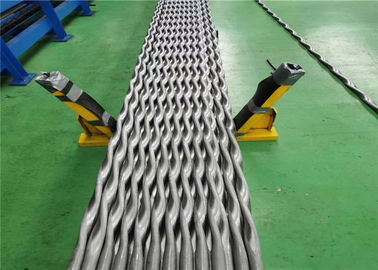

हीट एक्सचेंज पर्यावरण संरक्षण के लिए मुड़ ट्यूब के साथ बॉयलर हीट एक्सचेंजर

हीट एक्सचेंज पर्यावरण संरक्षण के लिए मुड़ ट्यूब के साथ बॉयलर हीट एक्सचेंजर

    • Boiler Heat Exchanger With Twisted Tube For Heat exchange Environmental Protection
    • Boiler Heat Exchanger With Twisted Tube For Heat exchange Environmental Protection
    • Boiler Heat Exchanger With Twisted Tube For Heat exchange Environmental Protection
    • Boiler Heat Exchanger With Twisted Tube For Heat exchange Environmental Protection
  • Boiler Heat Exchanger With Twisted Tube For Heat exchange Environmental Protection

    उत्पाद विवरण:

    उत्पत्ति के प्लेस: झांगजीगांग शहर
    ब्रांड नाम: HD BOILER
    प्रमाणन: ISO9001 , ASME , TUV,EN3834
    मॉडल संख्या: HD बॉयलर अर्थशास्त्री

    भुगतान & नौवहन नियमों:

    न्यूनतम आदेश मात्रा: 1 सेट / सेट 10 टन
    मूल्य: Negotiable
    पैकेजिंग विवरण: आयरन फ्रेम पैकिंग
    प्रसव के समय: 50days
    भुगतान शर्तें: वेस्टर्न यूनियन, एल / सी, टी / टी
    आपूर्ति की क्षमता: 550 टन प्रति माह
    अब से संपर्क करें
    विस्तृत उत्पाद विवरण
    सामग्री: कार्बन स्टील प्रयोग: थर्मल प्लांट
    प्रकार: प्राकृतिक परिसंचरण संरचना: उष्मा का आदान प्रदान करने वाला
    उत्पादन: गर्म पानी / भाप ईंधन: कोयला / गैस / बायोमास

    हीट एक्सचेंज पर्यावरण संरक्षण के लिए मुड़ ट्यूब के साथ बॉयलर हीट एक्सचेंजर





    उत्पाद वर्णन



    बायलर हीट एक्सचेंज ने फीडर को बॉयलर में प्रवेश करने के लिए प्री-हीट करने के लिए थका हुआ गैस को पुन: उपयोग किया।

    अनिवार्य रूप से एक मिनी-हीट एक्सचेंजर, ईंधन दक्षता में वृद्धि करते हुए अर्थशास्त्री बॉयलर के प्रदर्शन में सुधार करते हैं।

    · कैप्चर की गई गैसों के माध्यम से तेजी से फीड वाटर के तापमान में वृद्धि करके, अर्थशास्त्री भाप निर्माण और प्रतिक्रिया समय में भी एक महत्वपूर्ण सुधार प्रदान करते हैं।



    कार्य सिद्धांत



    Boiler economizer is kind of heat exchanger to heat the feed water using the flue gas heat. बॉयलर अर्थशास्त्री एक प्रकार का हीट एक्सचेंजर है जो फ्ल्यू गैस हीट का उपयोग करके फ़ीड पानी को गर्म करता है। The flue gas coming from the tube outside is up and down cross-flow scrubbing the tube bundle, passing the heat to the tube wall. बाहर ट्यूब से आने वाली ग्रिप गैस ऊपर और नीचे की ओर होती है, जो ट्यूब की दीवार को हीट पास करते हुए, ट्यूब बंडल को स्क्रब करती है। The water is flowing from bottom to top, and absorts the heat from the tube wall, and its temperature is getting high. पानी नीचे से ऊपर की ओर बह रहा है, और ट्यूब की दीवार से गर्मी को अनुपस्थित करता है, और इसका तापमान अधिक हो रहा है। This way not only can countercurrent heat transfer to save metal consumption, but also is good for water/steam to flow and exhaust as well as decreasing corrusion. इस तरह न केवल धातु की खपत को बचाने के लिए गर्मी हस्तांतरण का मुकाबला किया जा सकता है, बल्कि पानी / भाप के प्रवाह और निकास के साथ-साथ घटते हुए संलयन के लिए भी अच्छा है। One more, this way works well for dust cleaning. एक और, यह तरीका धूल की सफाई के लिए अच्छी तरह से काम करता है।



    समारोह



    (1) The economizer is a steam generation system as like a boiler. (1) अर्थशास्त्री एक बॉयलर की तरह एक स्टीम जेनरेशन सिस्टम है। when the exhaust gas discharge from the engine cylinder through the exhaust valve it goes to the boiler for generate steam by heating of water. जब निकास सिलेंडर के माध्यम से इंजन सिलेंडर से निकास गैस का निर्वहन होता है, तो पानी के गर्म होने से भाप उत्पन्न करने के लिए बॉयलर में जाता है।



    (2) After those gas it goes through the economizer the remaining exhaust gas temperature is heated the water in economiser. (2) उन गैसों के बाद यह अर्थशास्त्री के माध्यम से चला जाता है, शेष निकास गैस तापमान को अर्थशास्त्र में पानी गर्म किया जाता है। it help to generate steam, and it is improving the efficiency and save the fuel consumption यह भाप उत्पन्न करने में मदद करता है, और यह दक्षता में सुधार कर रहा है और ईंधन की खपत को बचाता है



    (3) एक अर्थशास्त्री बॉयलर की निकास से अपशिष्ट गर्मी का उपयोग करता है, जो अन्यथा वातावरण में खो जाएगा (ज्यादातर मामलों में) बॉयलर में फ़ीड पानी को पहले से गरम करें। यह बॉयलर की दक्षता में सुधार करता है और ईंधन की लागत को कम करता है।



    वैराइटी



    उपयोगिता बॉयलर अर्थशास्त्री

    1 HDB यूटिलिटी बॉयलरों के लिए इकाइयाँ उत्पन्न करता है, जिसमें बॉयलर के उच्च दबाव वाली भाप से विद्युत् का उत्पादन करने के लिए कोयला, लकड़ी, तेल, या अन्य ठोस ईंधन द्वारा ईंधन प्राप्त करने वाले बॉयलर शामिल हैं।
    2 ये अर्थशास्त्री आमतौर पर बॉयलर के पीछे के पास में स्थित होते हैं और क्षैतिज रूप से चलने वाली नलियों के साथ उन्मुख होते हैं। बॉयलर फीडवॉटर गैस प्रवाह (जिसे काउंटरफ्लो कहा जाता है) के विपरीत दिशा में अर्थशास्त्री सर्किट से चलता है।
    3 ऐश ट्यूबिंग का उपयोग आमतौर पर राख के धुएं को कम करने के लिए किया जाता है, लेकिन कुछ बॉयलर ओईएम ने अपने अर्थशास्त्रियों को पंख वाले ट्यूबों के साथ, या तो सर्पिल या लंबे पंख वाले डिजाइन दिए हैं।
    4 HDB can produce economizer elements with either bare, spiral finned, or long finned tubes, and if you prefer, re-design your unit to one of the other tube-types. एचडीबी अर्थशास्त्री तत्वों को नंगे, सर्पिल पंख वाले या लंबे पंख वाले ट्यूबों के साथ उत्पन्न कर सकता है, और यदि आप चाहें, तो अपनी इकाई को अन्य ट्यूब-प्रकारों में से एक में फिर से डिज़ाइन करें। HDB can also fabricate replacement headers for all utility boiler economizers. एचडीबी सभी उपयोगिता बॉयलर अर्थशास्त्रियों के लिए प्रतिस्थापन हेडर भी बना सकता है।



    पैकेज बॉयलर अर्थशास्त्री

    1 एचडीबी में अद्वितीय निर्माण क्षमताएं हैं, जो सल्फ्यूरिक एसिड प्लांट के अर्थशास्त्रियों और सुपरहिटर्स को डिजाइन करते समय ऑप्टिमस इंजीनियरों का पूरा फायदा उठाते हैं।
    2 अक्सर यह ऑप्टिमस इकाइयों को उच्च गर्मी हस्तांतरण क्षमता के लिए कॉन्फ़िगर करने की अनुमति देता है जिसके परिणामस्वरूप कम सतह क्षेत्र की आवश्यकता होती है और, परिणामस्वरूप, कम कीमत वाला उत्पाद।
    3 एचडीबी अपनी ऑन-साइट क्षमताओं का उपयोग करता है और ट्यूबों को मोड़ने और मोड़ने के लिए मशीन, हेडर तैयार करता है, ट्यूबशीट को ड्रिल करता है, सभी आवरण सामग्री को काटता है, और सभी दबाव भाग और आवरण वेल्ड करता है।
    4 यह विनिर्माण अनुक्रम और अनुसूची के एचडीबी को अधिक नियंत्रण देता है जिसने हमें समय पर डिलीवरी प्रदर्शन का एक उल्लेखनीय रिकॉर्ड हासिल करने में मदद की है।



    HRSG के अर्थशास्त्री

    1 Economizers for today's HRSG modules are configured with fintubes that hang vertically. आज के एचआरएसजी मॉड्यूल के लिए अर्थशास्त्रियों को लंबवत रूप से लटकाए गए फिनबुट्स के साथ कॉन्फ़िगर किया गया है। HDB has fabricated economizer coils for virtually all of the HRSG OEM companies and understands the unique features of each. HDB ने लगभग सभी HRSG ओईएम कंपनियों के लिए अर्थशास्त्री कॉइल गढ़े हैं और प्रत्येक की अनूठी विशेषताओं को समझते हैं।
    2 कई मामलों में, यूटिलिटीज अपने अर्थशास्त्रियों को सादे कार्बन स्टील से एक मिश्र धातु सामग्री में अपग्रेड करने की इच्छा रखते हैं ताकि हेडर और ट्यूब झुकता के अंदर प्रवाह त्वरित जंग (एफएसी) का विरोध करने में मदद मिल सके।
    3 HDB अर्थशास्त्री निर्माण के लिए वन-स्टॉप शॉप है क्योंकि हम सभी सामग्रियों को तैयार करते हैं और दबाव वाले हिस्से और अटैचमेंट वेल्डिंग के सभी कार्य करते हैं, फिनबुट्स को खत्म करने से लेकर हेडर बनाने और कॉइल बंडल को इकट्ठा करने तक।



    लाभ

    • ईंधन की बचत: After the high temperature fuel gas released by fuel combustion transfers to the boiler water wall tubing, superheater, and reheater, the temperature is extremely high, the economizer makes it ideal for preventing heat loss. बॉयलर के पानी की दीवार टयूबिंग, सुपरहीटर, और रिहाइटर के लिए ईंधन के दहन से उच्च तापमान ईंधन गैस द्वारा स्थानांतरित होने के बाद, तापमान बेहद अधिक है, इकोनॉइज़र गर्मी के नुकसान को रोकने के लिए इसे आदर्श बनाता है। The economizer located at the flue of the boiler reduces the flue gas temperature, and maximizes the heat recovery to lower customer fuel costs. बॉयलर के प्रवाह में स्थित अर्थशास्त्री ग्रिप गैस के तापमान को कम करता है, और ग्राहक की ईंधन लागत को कम करने के लिए गर्मी की वसूली को अधिकतम करता है।
    • बॉयलर स्टीम ड्रम के काम की परिस्थितियों में सुधार: When entering the steam drum, the temperature of the feed water is increased after it has been heated using the economizer. स्टीम ड्रम में प्रवेश करते समय, फीडर के पानी का तापमान बढ़ा दिया जाता है, जब इसे इकोनॉमाइज़र का उपयोग करके गर्म किया जाता है। The thermal stress caused by the temperature difference between the steam drum wall and the feed water is reduced, thus reducing the shrink and swell of the steam drum, and extends the service life. भाप ड्रम की दीवार और फ़ीड पानी के बीच तापमान अंतर के कारण थर्मल तनाव कम हो जाता है, इस प्रकार भाप ड्रम के सिकुड़न और सूजन को कम करता है, और सेवा जीवन का विस्तार करता है।
    • कोयला निकाल बॉयलर की लागत में कमी: Water is being heated in the boiler economizer made using low temperature material. कम तापमान सामग्री का उपयोग करके बने बॉयलर इकोनॉइज़र में पानी गर्म किया जा रहा है। This makes the economizer a less costly replacement for high temperature boiler water wall tubing, and reduces overall boiler manufacturing costs. यह अर्थशास्त्री को उच्च तापमान बॉयलर पानी की दीवार ट्यूबिंग के लिए कम महंगा प्रतिस्थापन बनाता है, और समग्र बॉयलर विनिर्माण लागत को कम करता है।

    पैरामीटर

    नाम गरम करनेवाला
    फिनिश्ड ट्यूब के विनिर्देश इकाई (मिमी)
    नंगे पाइप (od) 25-165
    नंगे पाइप (मोटी) 2-8
    बारीक छड़ें 0.6-3.0
    जुर्माना ऊंचाई 5-30
    फिन ट्यूब ट्यूब पिच 5-30
    महीन ट्यूब की लंबाई ≤12000

    * नोट: HD BOILER ग्राहक की आवश्यकता के अनुसार विशेष प्रकार के अर्थशास्त्री का उल्लेख कर सकता है।



    परीक्षा



    1 नवीनतम प्रकार के 'यू' झुकने मशीन का उपयोग ट्यूबों के सटीक ठंड झुकने के लिए किया जाता है।
    2 स्टेनलेस स्टील सीमलेस के साथ-साथ वेल्डेड में सभी प्रकार के हीट एक्सचेंजर, कंडेनसर, इकोनॉइज़र, बॉयलर ट्यूब के लिए झुका हुआ है।
    3 अगर पूछा जाए तो 'यू' झुकने वाली नलियों में हाइड्रो परीक्षण और तनाव से राहत मिलती है।
    4 साथ ही मोड़ वाले हिस्से पर मोटाई में कमी के निर्धारण के लिए नकली टुकड़े तैयार किए जाते हैं।
    5 मोड़ हिस्से पर डाई पैक्रेंट परीक्षण आरओ का पता लगाने के लिए दरारें, खामियां या किसी भी प्रकार का दोष है।
    6 पारगमन के दौरान किसी भी नुकसान को रोकने के लिए विशेष पैकिंग प्रदान की जाती है।


    हीट एक्सचेंज पर्यावरण संरक्षण के लिए मुड़ ट्यूब के साथ बॉयलर हीट एक्सचेंजर

    आंतरिक हीट एक्सचेंजर्स



    1. गैस भी वाष्पीकरण छोड़ने और गैस कंप्रेसर के लिए शीर्षक गैस superheating द्वारा उत्पादित किया जा सकता है।

    2. ये सिस्टम तरल लाइन से गर्मी निकालते हैं लेकिन गैस कंप्रेशर्स सक्शन को गर्म करते हैं।

    3. यह बीमा करने के लिए एक बहुत ही सामान्य उपाय है कि गैस कंप्रेसर तक पहुंचती है और तरल वाल्व तक पहुंचती है।

    4. यह अधिकतम हीट एक्सचेंजर का उपयोग करने की भी अनुमति देता है क्योंकि द्रव के तापमान को बदलने के लिए उपयोग किए जाने वाले हीट एक्सचेंजर्स के हिस्से को कम करता है, और उस मात्रा को अधिकतम करता है जिसमें सर्द अपना चरण बदलता है।
