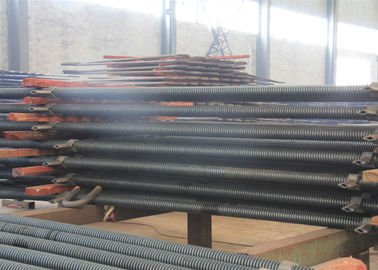

स्टील गर्म पानी बॉयलर फिन ट्यूब, उच्च दक्षता सर्पिल पंख ट्यूब

स्टील गर्म पानी बॉयलर फिन ट्यूब, उच्च दक्षता सर्पिल पंख ट्यूब

  • स्टील गर्म पानी बॉयलर फिन ट्यूब, उच्च दक्षता सर्पिल पंख ट्यूब
  • स्टील गर्म पानी बॉयलर फिन ट्यूब, उच्च दक्षता सर्पिल पंख ट्यूब
  • स्टील गर्म पानी बॉयलर फिन ट्यूब, उच्च दक्षता सर्पिल पंख ट्यूब
  • स्टील गर्म पानी बॉयलर फिन ट्यूब, उच्च दक्षता सर्पिल पंख ट्यूब
स्टील गर्म पानी बॉयलर फिन ट्यूब, उच्च दक्षता सर्पिल पंख ट्यूब
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HD Boiler
प्रमाणन: ASME, SGS, ISO9001
मॉडल संख्या: बॉयलर फिन ट्यूब
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 500 पीसीएस
पैकेजिंग विवरण: निर्यात के लिए समुद्र योग्य पैकिंग
प्रसव के समय: तीस दिन
संपर्क करें
विस्तृत उत्पाद विवरण
फिन मटेरियल: एल्यूमीनियम, तांबा और स्टील आदि, कार्बन स्टील, स्टेनलेस स्टील ट्यूब सामग्री: स्टेनलेस स्टील, कार्बन स्टील
पैकिंग: फिन ट्यूब की समुद्र में चलने योग्य पैकिंग उत्पाद का नाम: बॉयलर फिन ट्यूब
आवेदन: हीटर भागों, हीट एक्सचेंजर कीवर्ड: यू बेंड हीट एक्सचेंजर
हाई लाइट:

सर्पिल फिन ट्यूब

,

हीट एक्सचेंजर फिन ट्यूब



गर्म पानी बॉयलर के लिए स्टील फिन ट्यूब, उच्च दक्षता बॉयलर सर्पिल फिनड ट्यूब



बॉयलर फिन ट्यूब का उत्पाद विवरण


सर्पिल फिनड ट्यूब व्यापक रूप से बॉयलर अर्थशास्त्री, वायु प्रीहीटर, और अपशिष्ट ताप बॉयलर की गर्मी वसूली में, साथ ही साथ रासायनिक उद्योग, दबाव पोत और अन्य क्षेत्रों में गर्मी विनिमय उपकरण में उपयोग किया जाता है।बॉयलरों में प्रयुक्त होने वाली इकाइयों की क्षमता भी छोटी से बड़ी हो गई है, और उनके अनुप्रयोग दिन-ब-दिन बढ़ते जा रहे हैं।वर्तमान में, चीन में कई पेशेवर निर्माता उच्च आवृत्ति प्रतिरोध वेल्डिंग का उत्पादन कर सकते हैं, सर्पिल फिनड ट्यूबों को टांकना, और फिनड ट्यूब के उत्पादन उपकरण और तकनीक को विकसित, डिजाइन और आयात, पाचन और अवशोषण से आत्म-विकास के लिए निर्मित किया गया है।गुणवत्ता उन्नत विदेशी मानकों की आवश्यकताओं तक पहुंच गई है।

फिनेड ट्यूबों का उपयोग करने के लाभ:

1. गर्मी हस्तांतरण प्रभाव में सुधार के लिए प्रभावी स्थान में गर्मी हस्तांतरण क्षेत्र में वृद्धि हुई है।

2. गर्मी हस्तांतरण सतह के अधिभोग स्थान को कम करें और इसकी मात्रा को कम करें, विशेष रूप से तेजी से लोड होने वाले बॉयलरों के लिए।

3. उपकरण की लागत कम करें और उपकरणों की सुरक्षा में सुधार करें।

4. वाटर साइड प्रेशर ड्रॉप कम होने के कारण ऑपरेशन की लागत कम हो जाती है।

5. फिनेड ट्यूबों की कठोरता बढ़ जाती है, और ट्यूब के भूकंपीय प्रतिरोध में सुधार होता है।



तकनीकी लाभबॉयलर फिन ट्यूब . का



वर्तमान में, सर्पिल फिनड स्टील ट्यूब ज्यादातर घुमावदार, उच्च आवृत्ति वेल्डिंग और ब्रेज़िंग सर्पिल फिनड स्टील ट्यूब हैं।इंटरगल सर्पिल फिनड स्टील ट्यूब अपनी लंबी सेवा जीवन, स्थिर गर्मी हस्तांतरण प्रदर्शन और स्पष्ट रूप से हर बचत प्रभाव के कारण उपरोक्त तीन प्रकार के सर्पिल फिनड स्टील ट्यूबों का नवीनीकरण उत्पाद बन गया है।उनके फायदे निम्नलिखित पहलुओं में दिखाए गए हैं:

1. लंबी सेवा जीवन, घुमावदार वेल्डेड फिनड स्टील ट्यूबों की तुलना में 3 गुना से अधिक।

2. फिन रूट और ट्यूब की आर्क कटिंग और फिन्स की चिकनी सतह फिन रूट के असमान फोल्डिंग के कारण राख संचय, राख प्लगिंग और फिन ट्यूब के अन्य रूपों के स्लैगिंग की घटना को पूरी तरह से समाप्त कर देती है।

3. धातु संरचना के घनत्व, उपज शक्ति, तन्य शक्ति और पहनने के प्रतिरोध में सुधार के लिए हॉट रोलिंग तकनीक पर मुकदमा चलाया जाता है।

4. क्योंकि फिन और ट्यूब अभिन्न हैं और सर्पिल बैंड में वितरित किए जाते हैं, इंटीग्रल स्पाइरल फिनेड ट्यूबों की दबाव असर क्षमता समान मोटाई और आंतरिक व्यास के साथ सीमलेस स्टील ट्यूब की 3 गुना से अधिक होती है।

5. पहनने का प्रतिरोध, जो उच्च हवा की गति और उच्च राख सांद्रता (विशेष रूप से द्रवित बिस्तर बॉयलरों को परिचालित करने) के कारण कोयले से चलने वाले बॉयलर की संवहन हीटिंग सतह के गंभीर पहनने की समस्या को हल करता है।

6. अभिन्न फिन-ट्यूब संरचना संपर्क थर्मल प्रतिरोध को पूरी तरह से समाप्त कर देती है जिसे अन्य फिन-ट्यूब संरचना दूर नहीं कर सकती है।इसके अलावा, फिन का अनुदैर्ध्य खंड ट्रेपोजॉइडल संरचना है, इसलिए गर्मी हस्तांतरण दक्षता में सबसे बड़ी सीमा तक सुधार होता है।

7. इंटीग्रल स्पाइरल फिन की विस्तारित सतह हीट एक्सचेंज को अपनाया जाता है।समान कार्य परिस्थितियों के तहत, ट्यूब बंडल का गर्मी हस्तांतरण गुणांक समान मोटाई और आंतरिक व्यास के साथ सीमलेस स्टील ट्यूब के 3.5-5.5 गुना है, और एक ही विनिर्देश के साथ वेल्डेड सर्पिल फिन स्टील ट्यूब का दोगुना है।

8. पंख और ट्यूब अभिन्न संरचना हैं, इसलिए उनका उपयोग उच्च तापमान और कठोर वातावरण में किया जा सकता है।फिनेड स्टील ट्यूबों के अन्य रूपों में पंखों की छूट और शेडिंग के कारण गर्मी हस्तांतरण प्रदर्शन की कोई अस्थिरता नहीं होगी।

स्टील गर्म पानी बॉयलर फिन ट्यूब, उच्च दक्षता सर्पिल पंख ट्यूब 0



विकास और अनुप्रयोग

चीन में सर्पिल फिनड ट्यूब अर्थशास्त्री का विकास और अनुप्रयोग 1980 के दशक में शुरू हुआ।स्व-डिज़ाइन और निर्मित सर्पिल फिनड ट्यूब अर्थशास्त्री घरेलू बॉयलरों पर निकला।1990 के दशक में, लेखक ने आमतौर पर आयातित मित्सुबिशी 350 MW 1160T/H सब-क्रिटिकल सर्कुलेशन बॉयलर में उपयोग किए जाने वाले पारंपरिक सर्पिल फिनड ट्यूब अर्थशास्त्री को पंखों की एक अनूठी व्यवस्था के सर्पिल फिनड ट्यूब अर्थशास्त्री के साथ बदल दिया।हाल के वर्षों में, आयातित 900MS अल्ट्रा क्रिटिकल कोल-फायर्ड बॉयलर भी सर्पिल फिनेड ट्यूब इकोनॉमाइज़र का उपयोग करता है, और इसे ऑपरेशन में डाल दिया गया है।हालांकि बायलर निर्माण उद्योग विदेशों के लिए स्पाइरल फिनेड ट्यूब इकोनॉमाइजर्स का उत्पादन करता है, लेकिन यह घरेलू बॉयलरों के उपयोग में पिछड़ जाता है।

यह नव विकसित सर्पिल फिनड ट्यूब अर्थशास्त्री कोयले से चलने वाले स्व-स्वामित्व वाले बिजली संयंत्र और उत्तर-पश्चिम, मध्य, दक्षिणी, पूर्वी और शंघाई, आदि में सार्वजनिक बिजली संयंत्रों पर लागू किया गया है। न्यूनतम बॉयलर क्षमता पैरामीटर 220 टी / एच है उप-गंभीर स्थिति में उच्च दबाव और अधिकतम बॉयलर क्षमता पैरामीटर 1160t/h है।जले हुए कोयले के प्रकार हैं बिटुमिनस कोयला, एन्थ्रेसाइट, बिटुमिनस कोयले और लीन कोयले का मिश्रण, बिटुमिनस कोयले और ब्लास्ट फर्नेस गैस का मिश्रण, और 56% -59% की राख सामग्री के साथ निम्न बिटुमिनस कोयला।



तकनीकी मापदंडबॉयलर फिन ट्यूब . का

मद बेस ट्यूब ओडी
(मिमी)
बेस ट्यूब मोटाई (मिमी) फिन ऊंचाई (मिमी) फिन मोटाई (मिमी) फिन पिच (मिमी)
रेंज 25.4 मिमी ~ 1600 मिमी २.५ मिमी ~ ४० मिमी 0.5 मिमी ~ 20.0 मिमी 0.5 मिमी ~3.0 मिमी 5 मिमी ~ 25.4 मिमी
सामग्री कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील
लंबाई 0<एल≤ 12000



उत्पाद एच-फिन ट्यूब
बेस पाइप वेल्डेड या निर्बाध
सामग्री कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, अलौह मिश्र और निकल मिश्र धातु।
आवेदन एच अर्थशास्त्री, एच बाष्पीकरणकर्ता, एच सुपरहीटर, एच एयर हीटर और आदि।


गुणवत्ता नियंत्रण

1. लागू सामग्री जानकारी के साथ प्रभाव परीक्षण और शक्ति गणना रिपोर्ट।
2. स्टील प्लेट, ट्यूब और इलेक्ट्रोड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट
3. एक्स-रे, γ-रे और तरल प्रवेशक परीक्षण निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक कामकाजी दबाव और सुरक्षा सुनिश्चित करें
