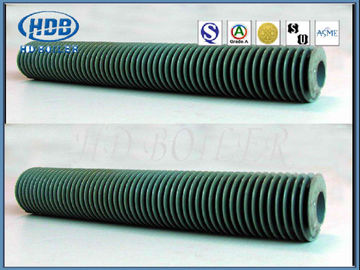

औद्योगिक बॉयलर और थर्मल पावर स्टेशन बॉयलर के लिए बॉयलर स्पेयर पार्ट ट्यूब फिन हीट एक्सचेंजर

औद्योगिक बॉयलर और थर्मल पावर स्टेशन बॉयलर के लिए बॉयलर स्पेयर पार्ट ट्यूब फिन हीट एक्सचेंजर

  • औद्योगिक बॉयलर और थर्मल पावर स्टेशन बॉयलर के लिए बॉयलर स्पेयर पार्ट ट्यूब फिन हीट एक्सचेंजर
  • औद्योगिक बॉयलर और थर्मल पावर स्टेशन बॉयलर के लिए बॉयलर स्पेयर पार्ट ट्यूब फिन हीट एक्सचेंजर
  • औद्योगिक बॉयलर और थर्मल पावर स्टेशन बॉयलर के लिए बॉयलर स्पेयर पार्ट ट्यूब फिन हीट एक्सचेंजर
  • औद्योगिक बॉयलर और थर्मल पावर स्टेशन बॉयलर के लिए बॉयलर स्पेयर पार्ट ट्यूब फिन हीट एक्सचेंजर
औद्योगिक बॉयलर और थर्मल पावर स्टेशन बॉयलर के लिए बॉयलर स्पेयर पार्ट ट्यूब फिन हीट एक्सचेंजर
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HD Boiler
प्रमाणन: ASME, SGS, ISO9001
मॉडल संख्या: बॉयलर फिन ट्यूब
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 500 पीसीएस
पैकेजिंग विवरण: निर्यात के लिए समुद्र योग्य पैकिंग
प्रसव के समय: तीस दिन
संपर्क करें
विस्तृत उत्पाद विवरण
प्रकार: फिन ट्यूब, हीट एक्सचेंजर ट्यूब, सर्पिल फिन मटेरियल: कार्बन स्टील
ट्यूब सामग्री: स्टेनलेस स्टील, कार्बन स्टील प्रमाणपत्र: एएसएमई, जीबी, एसजीएस, आईएसओ
हाई लाइट:

सर्पिल फिन ट्यूब

,

हीट एक्सचेंजर फिन ट्यूब


  औद्योगिक बॉयलर और थर्मल पावर स्टेशन बॉयलर के लिए हीट एक्सचेंजर के रूप में बॉयलर स्पेयर पार्ट सर्पिल फिन ट्यूब


सामान्य परिचय

सर्पिल फिनड ट्यूब सर्पिल फिन के साथ एक उच्च कुशल गर्मी हस्तांतरण तत्व है।इसका गर्मी हस्तांतरण क्षेत्र एक नंगे ट्यूब की तुलना में कई से कई दर्जन गुना बड़ा है।यह गर्मी हस्तांतरण को बढ़ा सकता है, प्रवाह प्रतिरोध और धातु की खपत को कम कर सकता है, इस प्रकार गर्मी विनिमय उपकरण की अर्थव्यवस्था और संचालन विश्वसनीयता में सुधार कर सकता है।वर्तमान में, विभिन्न बॉयलरों में सर्पिल पंख वाली ट्यूबों का व्यापक रूप से उपयोग किया जाता है।सर्पिल फिनेड ट्यूबों का निर्माण विभिन्न तरीकों से किया जा सकता है।बॉयलर और दबाव वाहिकाओं जैसे हीट एक्सचेंज उपकरण में उपयोग की जाने वाली फिनड ट्यूबों के लिए कई निर्माण विधियां हैं: उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिनड ट्यूब, ब्रेज़िंग और इंटीग्रल सर्पिल फिनड ट्यूब।निर्माण विधियों, प्रदर्शन मूल्यांकन सूचकांक, इंटीग्रल स्पाइरल फिनेड ट्यूबों के अनुप्रयोग और लाभों को विस्तार से पेश किया जाना है।


सर्पिल फिनड ट्यूब व्यापक रूप से बॉयलर अर्थशास्त्री, वायु प्रीहीटर, और अपशिष्ट ताप बॉयलर की गर्मी वसूली में, साथ ही साथ रासायनिक उद्योग, दबाव पोत और अन्य क्षेत्रों में गर्मी विनिमय उपकरण में उपयोग किया जाता है।बॉयलरों में प्रयुक्त होने वाली इकाइयों की क्षमता भी छोटी से बड़ी हो गई है, और उनके अनुप्रयोग दिन-ब-दिन बढ़ते जा रहे हैं।वर्तमान में, चीन में कई पेशेवर निर्माता उच्च आवृत्ति प्रतिरोध वेल्डिंग का उत्पादन कर सकते हैं, सर्पिल फिनेड ट्यूबों को टांकना, और फिनेड ट्यूबों के उत्पादन उपकरण और तकनीक को आयात, पाचन और अवशोषण से आत्म-विकास के लिए विकसित, डिजाइन और निर्मित किया गया है।गुणवत्ता उन्नत विदेशी मानकों की आवश्यकताओं तक पहुंच गई है।
फिनेड ट्यूबों का उपयोग करने के लाभ:
1. गर्मी हस्तांतरण प्रभाव में सुधार के लिए प्रभावी स्थान में गर्मी हस्तांतरण क्षेत्र में वृद्धि हुई है।
2. गर्मी हस्तांतरण सतह के अधिभोग स्थान को कम करें और इसकी मात्रा को कम करें, विशेष रूप से तेजी से लोड होने वाले बॉयलरों के लिए।
3. उपकरण की लागत कम करें और उपकरणों की सुरक्षा में सुधार करें।
4. वाटर साइड प्रेशर ड्रॉप कम होने के कारण ऑपरेशन की लागत कम हो जाती है।
5. फिनेड ट्यूबों की कठोरता बढ़ जाती है, और ट्यूब के भूकंपीय प्रतिरोध में सुधार होता है।
औद्योगिक बॉयलर और थर्मल पावर स्टेशन बॉयलर के लिए बॉयलर स्पेयर पार्ट ट्यूब फिन हीट एक्सचेंजर 0


निर्माण विधि

सर्पिल फिनेड ट्यूबों का निर्माण विभिन्न तरीकों से किया जा सकता है।वर्तमान में, बॉयलर और दबाव वाहिकाओं जैसे हीट एक्सचेंजर्स में उपयोग की जाने वाली फिनड ट्यूबों के लिए कई मुख्य निर्माण विधियां हैं।

उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल finned ट्यूब
उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिनड ट्यूब वेल्डेड भागों में आयातित उच्च आवृत्ति वर्तमान की तरह है।वेल्डेड जोड़ों और आसन्न क्षेत्रों की संपर्क सतह के माध्यम से वर्तमान द्वारा उत्पन्न प्रतिरोध गर्मी का उपयोग करके, वेल्डेड संपर्क सतह पिघलने या अर्ध-पिघलने की प्लास्टिक की स्थिति तक पहुंच सकती है, फिर वेल्डेड संपर्क सतह पर उचित दबाव लागू किया जाता है, पूरा करने के लिए फिनेड ट्यूबों का वेल्डिंग कार्य।

ब्रेज़्ड सर्पिल फिनेड ट्यूब
टांकना सर्पिल फिनड ट्यूब एक प्रकार का धातु भराव है जिसका गलनांक वेल्डेड भाग की तुलना में कम होता है, और फिर टांकना तापमान को गर्म करता है।जब वेल्डेड भाग पिघल नहीं रहा है, तो सोल्डर पिघलने से अच्छी तरह से गीला हो जाता है और ब्रेज़ हो जाता है, और वेल्डेड भाग के संपर्क बिंदु के विस्तार और फैलाव के आधार पर टांकना संयुक्त बनाता है, इस प्रकार सर्पिल फिनेड ट्यूब की वेल्डिंग को पूरा करता है।

इंटीग्रल सर्पिल फिनड ट्यूब

इंटीग्रल सर्पिल फिनड ट्यूब मध्यम आवृत्ति निरंतर हीटिंग की स्थिति के तहत मोटी दीवार वाली ट्यूब (बिलेट ट्यूब) के एक्सट्रूज़न और टाई द्वारा बनाई जाती है। इसे घरेलू बाजार में फिनड ट्यूब के निर्माण की नवीनतम विधि के रूप में जाना जाता है।यह एक घरेलू कंपनी द्वारा विकसित किया गया है और शोध और विकसित इंटीग्रल फिनड ट्यूब के साथ-साथ स्व-निर्मित इंटीग्रल फिनड ट्यूब मैन्युफैक्चरिंग उपकरण पेटेंट के लिए लागू किए गए हैं।



तकनीकी मापदण्ड


मदबेस ट्यूब ओडी
(मिमी)
बेस ट्यूब मोटाई (मिमी)फिन ऊंचाई (मिमी)फिन मोटाई (मिमी)फिन पिच (मिमी)
श्रेणी25.4 मिमी ~ 1600 मिमी२.५ मिमी ~ ४० मिमी0.5 मिमी ~ 20.0 मिमी0.5 मिमी ~3.0 मिमी5 मिमी ~ 25.4 मिमी
सामग्रीकार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील
लंबाई0<एल≤ 12000



उत्पादएच-फिन ट्यूब
बेस पाइपवेल्डेड या निर्बाध
सामग्रीकार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, अलौह मिश्र और निकल मिश्र धातु।
आवेदनएच अर्थशास्त्री, एच बाष्पीकरणकर्ता, एच सुपरहीटर, एच एयर हीटर और आदि।


गुणवत्ता नियंत्रण

1. लागू सामग्री जानकारी के साथ प्रभाव परीक्षण और शक्ति गणना रिपोर्ट।
2. स्टील प्लेट, ट्यूब और इलेक्ट्रोड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट
3. एक्स-रे, γ-रे और तरल प्रवेशक परीक्षण निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक कामकाजी दबाव और सुरक्षा सुनिश्चित करें


प्रमाणीकरणऔद्योगिक बॉयलर और थर्मल पावर स्टेशन बॉयलर के लिए बॉयलर स्पेयर पार्ट ट्यूब फिन हीट एक्सचेंजर 1
औद्योगिक बॉयलर और थर्मल पावर स्टेशन बॉयलर के लिए बॉयलर स्पेयर पार्ट ट्यूब फिन हीट एक्सचेंजर 2
