उत्पत्ति के प्लेस: | जिआंगसु, चीन |
ब्रांड नाम: | HD Boiler |
प्रमाणन: | ASME, SGS, EN, ISO9001 |
मॉडल संख्या: | बॉयलर स्टीम ड्रम |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | 35 दिन |
प्रयोग: | औद्योगिक, उद्योग / पावर स्टेशन, ताप | उत्पादन: | गर्म पानी / भाप |
---|---|---|---|
सामग्री: | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात | ईंधन: | कोयला आधारित |
प्रकार: | प्राकृतिक परिसंचरण | रंग: | ग्राहक की आवश्यकता |
हाई लाइट: | बॉयलर में भाप ड्रम,बॉयलर कीचड़ ड्रम |

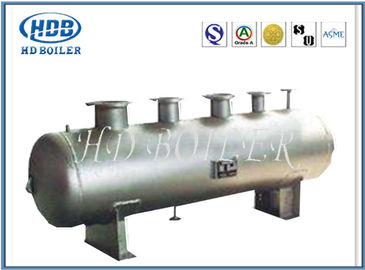

सिंगल ड्रम हॉरिजॉन्टल कोल ने स्टीम बॉयलर, बायोमास स्टीम बॉयलर को निकाल दिया
उत्पाद वर्णन
ड्रम एक बेलनाकार दबाव पोत है जिसका उपयोग जल-पाइप बॉयलर में भाप और पानी के पृथक्करण और भाप शोधन के लिए किया जाता है, जिससे जल संचलन लूप और स्ट्रिंग पॉट पानी बनता है।इसका मुख्य कार्य अर्थशास्त्री से पानी प्राप्त करना, पानी से अलग भाप और परिसंचरण लूप से पानी की आपूर्ति करना और संतृप्त भाप को सुपरक्राफ्ट तक पहुंचाना है।ड्रम में एक निश्चित मात्रा में पानी होता है, जिसमें एक निश्चित गर्मी और भौतिक बचत होती है।जब काम की स्थितियां बदलती हैं, तो वाष्प दबाव परिवर्तन की गति धीमी हो सकती है।जब पानी की आपूर्ति और लोड को थोड़े समय के लिए समन्वित नहीं किया जाता है, तो यह एक बफर भूमिका निभाता है।ड्रम भाप की पानी की जुदाई, भाप की सफाई, पॉट दवा और भाप की गुणवत्ता सुनिश्चित करने के लिए निरंतर मल निर्वहन के लिए आंतरिक उपकरणों से सुसज्जित है, जैसा कि आंकड़े में दिखाया गया है।
ड्रम बॉयलर में सबसे भारी और महंगी मोटी दीवार दबाव असर घटक है।ड्रम न केवल उच्च आंतरिक दबाव का सामना करता है, बल्कि परिचालन स्थितियों के परिवर्तन के कारण दीवार के तापमान में उतार-चढ़ाव के कारण एएल थर्मल तनाव पैदा करता है।इसलिए, काम करने की स्थिति खराब है, प्रभावी संचालन स्थिति पर्यवेक्षण की आवश्यकता है।
काम करने की प्रक्रिया
1. पानी की दीवार से भाप और पानी का मिश्रण ड्रम के ऊपरी इनलेट पाइप के माध्यम से ड्रम में प्रवेश करता है।ड्रम की आंतरिक दीवार और चाप लाइनर द्वारा गठित संकीर्ण कुंडलाकार मार्ग के साथ, भाप-पानी के मिश्रण को उचित प्रवाह दर पर ड्रम की आंतरिक दीवार में समान रूप से स्थानांतरित किया जा सकता है, इस प्रकार तापमान के बीच अत्यधिक अंतर की कठिनाई पर काबू पाया जा सकता है। बॉयलर की स्टार्ट-अप और शटडाउन के दौरान ड्रम की ऊपरी और निचली दीवारें और तेजी से स्टार्ट-अप को सक्षम करना।
2. ड्रम में प्रवेश करने वाला भाप-पानी का मिश्रण भाप-पानी के चक्रवात विभाजक में प्रवेश करता है, और भाप-पानी के मिश्रण को अलग करने के लिए प्रवाह दिशा बदलने की जड़ता का उपयोग करता है, जो भाप-पानी के मिश्रण का पहला पृथक्करण है।
3. अलग किए गए भाप में अभी भी बहुत सारा पानी है।यह विभाजक के शीर्ष से नालीदार प्लेट विभाजक में प्रवेश करता है।कुछ पानी की बूंदों के साथ भाप नालीदार प्लेटों के बीच की दरार से बहती है, और पानी की फिल्म धातु की दीवार पर नीचे की ओर बहती है।
4. माध्यमिक पृथक्करण के बाद भाप को अंततः भाप से साफ किया जाता है, और पानी के घनत्व अंतर का उपयोग करके गुरुत्वाकर्षण पृथक्करण किया जाता है, जो तीसरा पृथक्करण है।
5. तीन पृथक्करणों के बाद, भाप भाप गुणवत्ता मानक को पूरा करती है, और ड्रम के शीर्ष पर संतृप्त भाप पाइप से प्लैटन सुपरहीटर की ओर ले जाती है।
संरचना और सामग्री
ड्रम की काम करने की स्थिति जटिल है और दुर्घटनाओं के परिणाम गंभीर हैं।ड्रमों में उपयोग की जाने वाली सामग्री की रासायनिक संरचना, यांत्रिक गुणों और वेल्डिंग और प्रसंस्करण गुणवत्ता को कड़ाई से नियंत्रित करना और सख्त परीक्षणों की एक श्रृंखला को पारित करना आवश्यक है।सिलेंडर एक सिलेंडर बॉडी और एक सिर से बना होता है।
1. सिलेंडर: ड्रम के सिलेंडर वाले हिस्से को संदर्भित करता है।इसका आंतरिक व्यास और लंबाई परिसंचरण मोड, बॉयलर क्षमता, भाप मापदंडों और आंतरिक उपकरणों की संरचना से संबंधित है।स्टीम ड्रम आमतौर पर मल्टी-रोल रील मशीन पर रोल किया जाता है।सबक्रिटिकल प्रेशर बॉयलर की ड्रम दीवार को विशालकाय प्रेस पर दबाया जाना बहुत मोटा है।
2. सिर: उप-राजनैतिक दबाव बॉयलर आमतौर पर गोलार्द्ध होते हैं, उच्च दबाव और अल्ट्रा उच्च दबाव बॉयलर दीर्घवृत्त होते हैं, मध्यम दबाव बॉयलर आंतरिक उपकरणों की स्थापना और रखरखाव के लिए सिर पर मैनहोल के साथ अपेक्षाकृत सपाट दीर्घवृत्त होते हैं।सिर को हाइड्रोलिक प्रेस या एक तेल प्रेस पर दबाया जाता है।
प्रोडक्ट का नाम | बॉयलर भाप ड्रम |
सामग्री | अलॉय स्टील |
आयाम | आवश्यकता के रूप में |
समारोह | स्टीम सेपरेशन डिवाइस |
एचडी बॉयलर 1985 में स्थापित, झांगजीगांग हुआ डोंग बॉयलर कं, लिमिटेड (एचडी बॉयलर के रूप में व्यापार), एक पेशेवर औद्योगिक निर्माता है, जो उपयोगिता बॉयलर, औद्योगिक बॉयलर, एचआरएसजी बॉयलर और सभी प्रकार के बॉयलर भागों का उत्पादन करता है, जैसे कि वॉटरवॉल पैनल, अर्थशास्त्री। , एयर प्रीहीटर्स, सुपरहिटर्स, हेडर, स्पाइरल फिन ट्यूब, एच-फिन ट्यूब, हीट पाइप आदि। एचडी बॉयलर डोंग लाई इंडस्ट्रियल पार्क, झांग जिया गैंग सिटी के पूर्वी उपनगर में स्थित है।प्लांट का स्थान शंघाई पोर्ट या 60 किमी स्टेट रोड से सुजौ या वूशी तक लगभग 150 किमी एक्सप्रेसवे है, जहाँ परिवहन सभी दिशाओं में आसानी से और जल्दी से फैलता है।
