होम उत्पादIndustrial Cyclone Separator

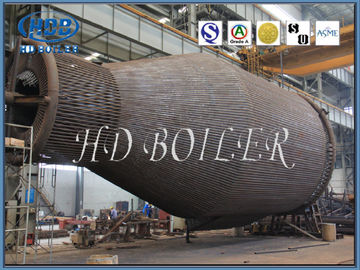

औद्योगिक बॉयलरों और सीएफबी बॉयलरों के लिए अनुकूलित औद्योगिक चक्रवात विभाजक

औद्योगिक बॉयलरों और सीएफबी बॉयलरों के लिए अनुकूलित औद्योगिक चक्रवात विभाजक

    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
    • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers
  • Customized Industrial Cyclone Separator For Industrial Boilers And CFB Boilers

    उत्पाद विवरण:

    उत्पत्ति के प्लेस: चीन
    ब्रांड नाम: HD BOILER
    प्रमाणन: ISO9001 , SGS , TUV , ASME , EN
    मॉडल संख्या: चक्रवात विभाजक

    भुगतान & नौवहन नियमों:

    न्यूनतम आदेश मात्रा: 1 सेट
    मूल्य: Negotiable
    पैकेजिंग विवरण: आयरन फ्रेम पैकेज
    प्रसव के समय: 40 - 100 दिन
    भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
    आपूर्ति की क्षमता: प्रति माह 100 सेट
    अब से संपर्क करें
    विस्तृत उत्पाद विवरण
    नाम: चक्रवात प्रकार धूल कलेक्टर Efficiency: 99.5% ~ 99.9%
    Material: Carbon steel, Alloy steel, equivalent परिसंचरण प्रकार: प्राकृतिक परिसंचरण



      औद्योगिक बॉयलरों और CFB कोयले से चलने वाले बॉयलर के लिए शंक्वाकार चक्रवात विभाजक





    उत्पाद वर्णन



    Cyclone separator is a kind of equipment used for separating gas-solid system or liquid-solid system. चक्रवात विभाजक एक प्रकार का उपकरण है जिसका उपयोग गैस-ठोस प्रणाली या तरल-ठोस प्रणाली को अलग करने के लिए किया जाता है। The working principle is that the solid particles or droplets with large inertia centrifugal force are separated from the outer wall by the rotating motion caused by the tangential introduction of air flow. कार्य सिद्धांत यह है कि बड़ी जड़ता केन्द्रापसारक बल के साथ ठोस कणों या बूंदों को हवा के प्रवाह की स्पर्शरेखा परिचय के कारण घूर्णन गति द्वारा बाहरी दीवार से अलग किया जाता है। The main characteristics of cyclone separator are simple structure, high operating flexibility, high efficiency, convenient management and maintenance, low cost. चक्रवात विभाजक की मुख्य विशेषताएं सरल संरचना, उच्च परिचालन लचीलापन, उच्च दक्षता, सुविधाजनक प्रबंधन और रखरखाव, कम लागत हैं। It is used for collecting dust with diameter of 5-10 μm. इसका उपयोग 5-10 माइक्रोन के व्यास के साथ धूल एकत्र करने के लिए किया जाता है। It is widely used in pharmaceutical industry. यह व्यापक रूप से दवा उद्योग में उपयोग किया जाता है। It is especially suitable for dust particles which are thicker and contain more dust. यह विशेष रूप से धूल के कणों के लिए उपयुक्त है जो अधिक मोटे होते हैं और अधिक धूल होते हैं। Under high temperature and high pressure conditions, it is also often used as an internal separation device in fluidized bed reactor or as a pre-separator. उच्च तापमान और उच्च दबाव की स्थिति के तहत, यह अक्सर द्रव युक्त रिएक्टर में एक आंतरिक पृथक्करण उपकरण के रूप में या पूर्व-विभाजक के रूप में भी उपयोग किया जाता है। It is a widely used separation equipment in industry. यह उद्योग में व्यापक रूप से प्रयुक्त जुदाई उपकरण है।





    मुख्य विशेषताएं

    1 कंप्यूटर डिजाइन, डिजाइन सटीक और विश्वसनीय के साथ पूरा करें।
    2 शैल उच्च संरचना, अच्छी स्थिरता के साथ फ्रेम संरचना को गोद लेती है, जिसे अलग-अलग दबाव और तापमान आवश्यकताओं द्वारा डिज़ाइन किया जा सकता है।
    3 गैस के अंदर या बाहर के तरीकों को डिजाइन प्रक्रिया की विशेषताओं के अनुसार विभिन्न रूपों, प्रक्रिया लेआउट लचीलेपन में व्यवस्थित किया जा सकता है।
    4 प्रतिरोध प्रकार वायु प्रवाह प्लस वर्दी मोड़ डिवाइस, हवा वर्दी, और कोई अवरुद्ध घटना का उपयोग करना।
    5 480 आर प्लेट बोर्ड, डिस्चार्ज ट्यूब चुभन का उपयोग करके नई आरएस लाइन का उपयोग करते हुए, प्रबंधन, डिस्चार्ज एकरूपता, डिस्चार्ज प्रदर्शन के साथ सबसे अधिक उपयोग करें।
    6 डिस्चार्ज इलेक्ट्रोड तर्कसंगत के ढांचे के साथ जुड़ा हुआ है, कोई गिराए गए कॉल नहीं, डिस्कनेक्ट की गई स्थिति।
    7 पार्श्व टॉर्सियन हाथ हथौड़ा रैपिंग, रैपिंग वर्दी और प्रभावी बल संचरण, आसान सफाई।







    सिद्धांत और कार्य

    Cyclone dust separator is a dry gas-solid separator which separates dust from airflow by centrifugal force produced by gas-solid mixture in high-speed rotation. चक्रवात धूल विभाजक एक सूखी गैस-ठोस विभाजक है जो उच्च गति रोटेशन में गैस-ठोस मिश्रण द्वारा उत्पादित केन्द्रापसारक बल द्वारा धूल को वायुप्रवाह से अलग करती है। Because the centrifugal force acting on the particles is far greater than the gravity and inertia force, the separation efficiency is higher. क्योंकि कणों पर केंद्रापसारक बल अभिनय गुरुत्वाकर्षण और जड़ता बल की तुलना में कहीं अधिक है, जुदाई दक्षता अधिक है।

    औद्योगिक बॉयलरों और सीएफबी बॉयलरों के लिए अनुकूलित औद्योगिक चक्रवात विभाजक



    The separation principle and structure of the commonly used tangential inlet cyclone separator are shown in the figure. आमतौर पर इस्तेमाल किए जाने वाले स्पर्शरेखा इनलेट चक्रवात विभाजक के पृथक्करण सिद्धांत और संरचना को आंकड़े में दिखाया गया है। The main structure is a conical cylinder with a gas inlet pipe in the tangential direction of the upper section of the cylinder, a exhaust pipe inserted into a certain depth in the cylinder on the top of the cylinder, and a powder outlet receiving fine powder at the bottom of the conical cylinder. मुख्य संरचना एक शंक्वाकार सिलेंडर है जिसमें सिलेंडर के ऊपरी भाग की स्पर्शरेखा दिशा में एक गैस इनलेट पाइप होता है, सिलेंडर के शीर्ष पर सिलेंडर में एक निश्चित गहराई में डाला गया एक निकास पाइप, और एक पाउडर आउटलेट जो ठीक पाउडर प्राप्त करता है शंक्वाकार सिलेंडर के नीचे। When the dust-laden airflow enters the cyclone separator at the speed of 12-30m/s from the intake pipe, the airflow will change from linear motion to circular motion. जब डस्ट लदी एयरफ्लो इंटेक पाइप से 12-30m / s की गति से चक्रवात विभाजक में प्रवेश करती है, तो एयरफ्लो रैखिक गति से परिपत्र गति में बदल जाएगा। Most of the rotating airflow flows downward from the cylinder to the cone along the wall. अधिकांश घूर्णन वायुप्रवाह सिलेंडर से दीवार की ओर शंकु के नीचे की ओर बहता है। In addition, under the action of centrifugal force, the particles are thrown to the wall of the separator. इसके अलावा, केन्द्रापसारक बल की कार्रवाई के तहत, कणों को विभाजक की दीवार पर फेंक दिया जाता है। Once the dust particles contact the wall, they lose inertia force. एक बार जब धूल के कण दीवार से संपर्क करते हैं, तो वे जड़ता बल खो देते हैं। The momentum of downward axial velocity near the wall falls along the wall and enters the ash discharge pipe, and falls into the collection bag from the outlet. दीवार के पास नीचे अक्षीय वेग की गति दीवार के साथ आती है और राख निर्वहन पाइप में प्रवेश करती है, और आउटलेट से संग्रह बैग में गिर जाती है। In the process of downward rotation, the outer swirling flow continuously flows into the central part of the separator, forming a centripetal radial flow, which constitutes the inner swirling flow of upward rotation. नीचे की ओर घूमने की प्रक्रिया में, बाहरी घूमता प्रवाह लगातार विभाजक के मध्य भाग में प्रवाहित होता है, जिससे एक सेंट्रीपीटल रेडियल प्रवाह बनता है, जो ऊपर की ओर घूमने के आंतरिक घूमता प्रवाह का गठन करता है। The rotation direction of inner and outer swirling flow is the same. आंतरिक और बाहरी घूमता प्रवाह की रोटेशन दिशा समान है। Finally, the purified gas passes through the exhaust pipe and is discharged, and a part of the finer dust particles that have not been separated also escape. अंत में, शुद्ध गैस निकास पाइप से गुजरती है और डिस्चार्ज हो जाती है, और महीन धूल के कणों का एक हिस्सा जो अलग नहीं हुआ है, वे बच जाते हैं। The other small part of the gas flowing from the intake pipe flows downward along the outer side of the exhaust pipe through the top cover of the cyclone separator. इंटेक पाइप से बहने वाली गैस का दूसरा छोटा हिस्सा चक्रवात विभाजक के शीर्ष आवरण के माध्यम से निकास पाइप के बाहरी तरफ नीचे की ओर बहता है। When it reaches the lower end of the exhaust pipe, it converges with the upward internal swirling flow and enters the exhaust pipe. जब यह निकास पाइप के निचले छोर तक पहुंचता है, तो यह ऊपर की ओर आंतरिक घूमता प्रवाह के साथ परिवर्तित होता है और निकास पाइप में प्रवेश करता है। The fine particles dispersed in the upper swirling flow in this part are also takes away, and then trapped by a bag filter or a wet dust collector. इस भाग में ऊपरी घूमने वाले प्रवाह में बिखरे महीन कण भी दूर हो जाते हैं, और फिर एक बैग फिल्टर या एक गीला धूल कलेक्टर द्वारा फंस जाता है।





    The purified natural gas enters the cyclone separation zone through the inlet of the equipment.When the impurity gas enters the cyclone separation pipe along the axis, the airflow is strongly rotated by the guide vane, and the airflow enters the cyclone cylinder spirally downward along the cylinder. शुद्ध प्राकृतिक गैस उपकरण के इनलेट के माध्यम से चक्रवात पृथक्करण क्षेत्र में प्रवेश करती है। जब अशुद्धता गैस अक्ष के साथ चक्रवात पृथक्करण पाइप में प्रवेश करती है, तो वायुप्रवाह को गाइड वेन द्वारा जोर से घुमाया जाता है, और वायुप्रवाह चक्रवात सिलेंडर से सर्पिल रूप से नीचे की ओर प्रवेश करता है। सिलेंडर। The high density droplets and dust particles are thrown toward the wall of the cyclone under the action of centrifugal force. उच्च घनत्व बूंदों और धूल के कणों को केन्द्रापसारक बल की कार्रवाई के तहत चक्रवात की दीवार की ओर फेंक दिया जाता है। Under the action of gravity, they fall down along the wall of the cylinder and flow out of the cyclone pipe dust outlet to the liquid storage area at the bottom of the equipment, and finally flow out from the liquid outlet of the equipment bottom. गुरुत्वाकर्षण की कार्रवाई के तहत, वे सिलेंडर की दीवार के साथ नीचे गिरते हैं और उपकरण के तल पर तरल भंडारण क्षेत्र में चक्रवात पाइप धूल के आउटलेट से बाहर निकलते हैं, और अंत में उपकरण तल के तरल आउटलेट से बाहर निकलते हैं। The rotating airflow in the cylinder shrinks and flows to the center, forming a secondary eddy current upward, which flows through the air duct to the gas purification chamber, and then flows out through the top outlet of the equipment. सिलेंडर में घूर्णन एयरफ्लो सिकुड़ता है और केंद्र की ओर बहता है, एक माध्यमिक एड़ी वर्तमान ऊपर की ओर बनता है, जो वायु वाहिनी से गैस शोधन कक्ष में बहती है, और फिर उपकरण के शीर्ष आउटलेट से बहती है।

    औद्योगिक बॉयलरों और सीएफबी बॉयलरों के लिए अनुकूलित औद्योगिक चक्रवात विभाजक





    ऑपरेशन



    Cyclone separators operate by incorporating centrifugal, gravitational, and inertial forces to remove fine particles suspended in air or gas. चक्रवात विभाजक वायु या गैस में निलंबित सूक्ष्म कणों को हटाने के लिए केन्द्रापसारक, गुरुत्वाकर्षण और जड़त्वीय बलों को शामिल करके काम करते हैं। These types of separators use cyclonic action to separate particulates from a gas stream. इस प्रकार के विभाजक एक गैस प्रवाह से कणों को अलग करने के लिए चक्रवाती क्रिया का उपयोग करते हैं। Typically, PM enters the cyclone separator at an angle (perpendicular to the flow stream, tangentially, or from the side), and is then spun rapidly. आमतौर पर, पीएम एक कोण पर चक्रवात विभाजक में प्रवेश करता है (प्रवाह धारा के लिए लंबवत, या ओर से), और फिर तेजी से घूमता है। A centrifugal force is created by the circular airflow that throws the particulate towards the wall of the cyclone. एक केन्द्रापसारक बल को गोलाकार वायुप्रवाह द्वारा बनाया जाता है जो कण को ​​चक्रवात की दीवार की ओर फेंकता है। Once the PM hits the wall, it falls into a hopper below. एक बार जब पीएम दीवार से टकराते हैं, तो वह नीचे एक हॉपर में गिर जाता है। “Clean” exhaust is then either blown through or recirculated to be filtered again. "क्लीन" एग्जॉस्ट तब या तो उड़ा दिया जाता है या फिर से फ़िल्टर किया जा सकता है।





    तकनीकी डेटा







    नमूना हवा की मात्रा(एम 3 / एच) कुल ऊंचाई मिमी)
    इनलेट वेग(एमएस)
    15 > 18 20 22
    CLT / A-2.5 580 690 770 850 1100
    CLT / A-3.0 830 1000 1100 1220 1380
    CLT / A-3.5 1140 1360 1510 1670 1600
    CLT / A-4.0 1480 1780 1960 2170 1800
    CLT / A-4.5 1870 2250 2480 2700 2050
    CLT / A-5.0 2320 2780 3080 3400 2300
    CLT / A-5.5 2800 3360 3720 4100 2500
    CLT / A-6.0 3340 4000 4440 4900 2700
    CLT / A-6.5 3920 4700 5210 5700 2900
    CLT / A-7.0 4540 5440 6030 6670 3200
    CLT / A-7.5 5210 6250 6920 7650 3400
    CLT / A-8.0 5940 7130 7900 8730 3600
    CLT / A-9.0 7510 9000 9980 11000 4100
    CLT / A-10.0 9280 11100 12300 13600 4600
    CLT / A-10.6 10400 12400 13800 15200 4800
    CLT / A-11 11200 13400 14800 16400 5000
    CLT / A-12 13300 15900 17600 19500 5400
    CLT / A-13 15600 18700 20700 23,370 5900
    CLT / A-14 18100 21700 24000 26600 6400
    CLT / A-15 20800 24800 27600 30500 6900
    CLT / A-16 23700 28400 31500 34800 7360
    CLT / A-17 26,800 32100 35,600 39,300 7860
    CLT / A-18 30000 36000 39900 44100 8300
    CLT / A-19 33500 40200 44500 49,200 8790
    CLT / A-20 37100 44500 49,300 54,500 9200



    औद्योगिक बॉयलरों और सीएफबी बॉयलरों के लिए अनुकूलित औद्योगिक चक्रवात विभाजक



    लाभ



    1. कम पूंजी लागत।

    2. उच्च तापमान पर संचालित करने की क्षमता।

    3. तरल mist या सूखी सामग्री संभाल सकते हैं।

    4. कम रखरखाव आवश्यकताओं (कोई चलती भागों)।

    5. छोटे पदचिह्न - अपेक्षाकृत छोटे स्थान की आवश्यकता होती है।



    गुणवत्ता नियंत्रण



    1. 200,000 वर्ग मीटर का निर्माण क्षेत्र

    2. 150 इंजीनियर

    3. 600 कोडेड वेल्डर

    4. 60 लाइसेंसधारी निरीक्षक (NDT स्तर- III प्रशिक्षक)

    5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस

    6. आईएसओ 9001: 2008 गुणवत्ता प्रणाली

    7. पावर बॉयलरों का ASME सर्टिफिकेट

    8. ASME 'S', 'U' और NB स्टाम्प प्राधिकरण
