उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD Boiler |
मॉडल संख्या: | बॉयलर फिन ट्यूब |
न्यूनतम आदेश मात्रा: | 500 टन |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | 30 कार्य दिवस |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 500 टन / महीना |
प्रमाणन: | CE,ISO | प्रकार: | हीट एक्सचेंजर ट्यूब |
---|---|---|---|
आवेदन: | उष्मा का आदान प्रदान करने वाला | फिन मटेरियल: | कार्बन स्टील, स्टेनलेस स्टील |
रंग: | स्वनिर्धारित | बंदरगाह: | शंघाई |
हाई लाइट: | सर्पिल फिन ट्यूब,हीट एक्सचेंजर फिन ट्यूब |

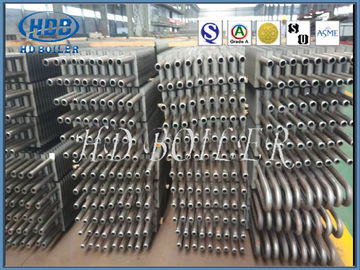

हीट एक्सचेंज के लिए आईएसओ प्रमाणन बॉयलर ट्यूबलर अनुदैर्ध्य फिन ट्यूब
प्रकार
उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल finned ट्यूब
उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब, वर्तमान वेल्डिंग संयुक्त संपर्क क्षेत्र और आसन्न क्षेत्र का उपयोग करके, गर्म पिघल वेल्डिंग संपर्क सतह के पिघलने या प्लास्टिक राज्य के आधे हिस्से के प्रतिरोध का उत्पादन करने के लिए, उच्च शक्ति उच्च आवृत्ति वर्तमान आयात में है। और फिर उचित दबाव वेल्डिंग संपर्क सतह दें, इस प्रकार फिनिश ट्यूब वेल्डिंग कार्य पूरा करें।
टांकना सर्पिल पंख ट्यूब
ब्रेज़िंग सर्पिल फिन ट्यूब एक प्रकार का सोल्डर होता है जो सोल्डर की तुलना में कम पिघलने वाले सोल्डर से भरा होता है, और फिर सोल्डर वेल्डिंग तापमान को गर्म करता है।जब मिलाप पिघलता नहीं है, तो मिलाप के संलयन कुएं को गीला और वेल्डेड किया जाता है, और मिलाप के टुकड़े के संपर्क बिंदु को फैलाकर मिलाप का जोड़ बनाया जाता है, ताकि सर्पिल फिन ट्यूब की वेल्डिंग को पूरा किया जा सके।
आवेदन | यह व्यापक रूप से हीट एक्सचेंजर, एयर-कंडीशनर, रेफ्रिजरेटर, अर्थशास्त्री और हीट उद्योग के अन्य भागों के लिए उपयोग किया जाता है। |
आधार पाइप की सामग्री | कार्बन स्टील, मिश्र धातु इस्पात, एल्यूमिनियम या स्टेनलेस स्टील |
पंखों की सामग्री | कार्बन स्टील, मिश्र धातु इस्पात, एल्यूमीनियम या स्टेनलेस स्टील |
आधार पाइप का प्रकार | निर्बाध, वेल्डेड |
पंखों का प्रकार | जी, एल एक्सट्रूडेड। एलएल, केएल |
बेस पाइप के ओडी | 15mm-219mm |
बेस पाइप का WT | 1.5-6 मिमी |
पंखों की ऊंचाई | 8mm-30mm |
पंखों का WT | 0.8 मिमी-3.0 मिमी |
पंखों की पिच | 2.3m-20mm |
रिक्त क्षेत्र की लंबाई | ग्राहक के अनुरोध के अनुसार। |
फिनेड ट्यूबों की लंबाई | ≤23m |
उत्पाद वर्णन
सर्पिल फिनड ट्यूब सर्पिल फिन के साथ बॉयलर के लिए कुशल गर्मी हस्तांतरण भागों है, यह गर्मी हस्तांतरण क्षेत्र नंगे ट्यूबों के कई गुना है। जो गर्मी हस्तांतरण में सुधार कर सकता है, प्रवाह प्रतिरोध और सामग्री की खपत को कम कर सकता है।
सर्पिल फिनड ट्यूब अब विभिन्न बॉयलरों में व्यापक रूप से उपयोग किए जाते हैं। इसे विभिन्न तरीकों से निर्मित किया जा सकता है, जिसमें उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिनड ट्यूब, ब्रेज़िंग सर्पिल फिनड ट्यूब और इंटरग्रल सर्पिल फिनड ट्यूब शामिल हैं।
लाभ
1. गर्मी हस्तांतरण प्रभाव में सुधार के लिए प्रभावी स्थान में गर्मी हस्तांतरण क्षेत्र बढ़ाएं।
2. गर्मी की सतह से ली गई जगह को कम करें, मात्रा कम करें, विशेष रूप से त्वरित लोडिंग बॉयलर के लिए सूटबेल।
3. उपकरण लागत कम करें और उपकरण सुरक्षा बढ़ाएं।
4. संचालन लागत कम करें।
5. ट्यूबों की एंटी-सेस्मिक क्षमता में सुधार करें क्योंकि फिनेड ट्यूब की कठोरता में वृद्धि होती है।
विशेष विवरण
ना। | विशिष्टता (मिमी) | आयुध डिपो | दीवार की मोटाई |
1 | 32*3 | 32(33) | 3+0.5 |
2 | 32*4 | 32(33) | 4+0.5 |
4 | 38*4 | 38(39) | 4+0.5 |
4 | 38*5 | 38(39) | 5+0.5 |
5 | 42*4 | 42(43) | 4+0.5 |
6 | 42*5 | 42(43) | 5+0.5 |
7 | 50*6 | 50(51) | 6+0.5 |
अनुप्रयोग
फिन ट्यूब मुख्य रूप से मैकेनिकल और ऑटोमोटिव इंजीनियरिंग (तेल कूलर, माइन कूलर, डीजल इंजन के लिए एयर कूलर), केमिकल इंजीनियरिंग (गैस कूलर और हीटर) में हीटिंग (गैस से चलने वाले बॉयलर, कंडेनसिंग बॉयलर, ग्रिप गैस कंडेनसर) में उपयोग किए जाते हैं। प्रक्रिया कूलर), बिजली संयंत्रों में (एयर कूलर, कूलिंग टॉवर), और परमाणु इंजीनियरिंग (यूरेनियम संवर्धन संयंत्र) में।
