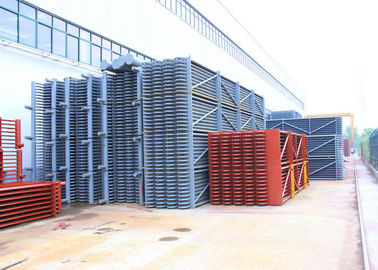

ASME स्टील फिन ट्यूब इकोनोमाइजर बॉयलर पार्ट्स फॉर वन्स - बायलर के माध्यम से

स्टील बॉयलर अर्थशास्त्री बॉयलर स्पेयर पार्ट्स फिन ट्यूब अर्थशास्त्री


सारांश

बॉयलर में फीड वॉटर से तीन चरण सुपरहिट स्टीम में गर्म होते हैं: फीड प्रीहेटिंग, वाष्पीकरण, और सुपरटिंग।तीन चरणों को तीन अलग-अलग हीटिंग सतहों पर समाप्त किया जाता है।बॉयलर की भाप और पानी के सर्किट तीन अलग-अलग हीटिंग सतहों के साथ-साथ उनके कनेक्टिंग पाइप से बने होते हैं।बॉयलर अर्थशास्त्री उनमें से एक हैं, और यह फ़ीड पानी को पहले से गरम करने के लिए उपकरण सही है।इस प्रकार, यह बॉयलर स्टीम और पानी सर्किट में बॉयलर के काम करने वाले तरल पदार्थ के लिए सबसे कम तापमान के साथ हीटिंग सतह है।इस उपकरण के माध्यम से काम कर रहे तरल पदार्थ मोनोफैसिक पानी (गैर-उबलते अर्थशास्त्री) है।

कार्यों
हम नीचे के रूप में अर्थशास्त्रियों के कार्यों को गर्म कर सकते हैं:
1. ईंधन की बचत: अर्थशास्त्रियों को बॉयलर के पीछे के हिस्से में रखा जाता है।इस तरह से धुएं और गैस के तापमान को कम किया जा सकता है, इस प्रकार ईंधन को बचाया जा सकता है।
2. स्टीम ड्रम की कार्यशील स्थिति का पता लगाएं: अर्थशास्त्रियों के कारण, भाप ड्रम में प्रवेश करने पर फ़ीड पानी का तापमान बढ़ जाता है।यह फीड वॉटर और स्टीम ड्रम की दीवार के साथ-साथ स्टीम ड्रम थर्मल स्ट्रेस के बीच तापमान के अंतर को कम करता है, ताकि यह स्टीम ड्रम की कार्य स्थितियों में सुधार करे और सेवा जीवन को बढ़ाए।
3. बायलर निर्माण लागत को कम करें: बॉयलर अर्थशास्त्रियों में फ़ीड पानी के लिए गरम किया जाता है।बॉयलर के अर्थशास्त्रियों के रूप में कम तापमान वाले स्पेयर पार्ट्स का उपयोग उच्च कीमत वाले उच्च तापमान वाले पानी की दीवार के कुछ पैनलों को बदलने के लिए बॉयलर के निर्माण की लागत को कम करता है।


काम करने का सिद्धांत

बॉयलर अर्थशास्त्री एक तरह से हीट एक्सचेंजर है जो फ्ल्यू गैस हीट का उपयोग करके फीड वॉटर को गर्म करता है।ट्यूब के बाहर से आने वाली फ्ल्यू गैस, ट्यूब की दीवार पर ऊष्मा को गुजारते हुए, ट्यूब बंडल को पार करती हुई नीचे और ऊपर-नीचे प्रवाहित होती है।पानी नीचे से ऊपर की ओर बह रहा है, और ट्यूब की दीवार से गर्मी को अनुपस्थित करता है, और इसका तापमान अधिक हो रहा है।इस तरह न केवल धातु की खपत को बचाने के लिए गर्मी हस्तांतरण का मुकाबला कर सकते हैं, बल्कि पानी / भाप के प्रवाह और निकास के साथ-साथ घटते हुए संलयन के लिए भी अच्छा है।एक और, यह तरीका धूल की सफाई के लिए अच्छी तरह से काम करता है।

प्रकार
यदि कार्यशील द्रव के हीटिंग विस्तार के अनुसार, अर्थशास्त्रियों को गैर-उबलते और उबलते प्रकारों में विभाजित किया जा सकता है।
अधिकांश मध्यम-दबाव वाले बॉयलर उबलते प्रकार के अर्थशास्त्रियों का उपयोग करते हैं।इसका कारण यह है कि मध्यम-दबाव वाले बॉयलरों में पानी के वाष्पीकरण की अव्यक्त गर्मी अधिक होती है, और गर्म पानी का ताप स्माल होता है।इस प्रकार बॉयलर इकोनोमाइज़र में वाष्पीकृत होने के लिए कुछ पानी भेजना आवश्यक है ताकि फफूंदों में अस्थिर कंघी को रोका जा सके और हीटिंग सतहों में धातु की बढ़ती खपत को रोका जा सके क्योंकि सुपरहेटर्स बहुत कम आउटलेट ग्रिप गैस तापमान के कारण होता है।इसके अलावा, यह अर्थशास्त्रियों की भूमिका निभाने में मदद कर सकता है।
Superhigh दबाव बॉयलर ज्यादातर गैर-उबलते प्रकार के अर्थशास्त्रियों का उपयोग करते हैं।ऐसा इसलिए है क्योंकि जब दबाव अधिक होता है, तो वाष्पीकरण की अव्यक्त गर्मी कम हो जाती है, जबकि गर्म पानी की गर्मी अधिक हो रही है, इसलिए पानी की दीवार के पैनलों में गर्म करने के लिए थोड़ा पानी भेजना आवश्यक है ताकि स्लैगिंग को रोका जा सके भट्टियों के आउटलेट और भट्ठी की हीटिंग सतहों को भट्टियों में और आउटलेट ग्रिप गैस के उच्च तापमान के कारण अंदर भट्ठी।इसलिए आमतौर पर सुपरहाइग प्रेशर बॉयलर गैर-उबलते प्रकार के अर्थशास्त्रियों का उपयोग करते हैं।
मुख्य कारक यह विचार करने के लिए कि किस प्रकार के अर्थशास्त्री बॉयलर के पैरामीटर हैं।जब बॉयलर के पैरामीटर अलग होते हैं, तो काम करने वाले तरल पदार्थ को गर्म करने के लिए तीन चरणों में आवश्यक गर्मी अवशोषण के अनुपात में अंतर होता है।तो तीन हीटिंग सतहों की इसी व्यवस्था को भी बदलना होगा।उच्च मापदंडों वाली बड़ी इकाइयों के लिए, उनका वाष्पीकरणीय ऊष्मा अवशोषण कम होता है, जबकि ताप द्वारा पानी का अवशोषण, सुपरहिट द्वारा भाप का ऊष्मा अवशोषण, पुन: ताप द्वारा ऊष्मा अवशोषण काफी बड़ा होता है।इस प्रकार, गैर-उबलते प्रकार के अर्थशास्त्री सुपरहाइग प्रेशर यूनिट बॉयलर के लिए मुख्य प्रकार हैं।

विशेष विवरण


गुणवत्ता नियंत्रण

1. लागू सामग्री की जानकारी के साथ प्रभाव परीक्षण और शक्ति गणना रिपोर्ट।
2. स्टील प्लेट, ट्यूब और इलेक्ट्रोड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट
3. एक्स-रे, γ- रे और तरल प्रवेश परीक्षा परीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और सुरक्षा सुनिश्चित करें
