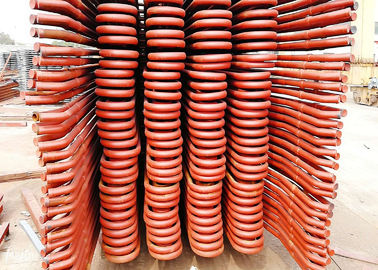

कोयले के लिए कम तापमान का सुपरहीटर कॉइल ट्यूब बॉयलर स्पेयर पार्ट्स - निकाल दिया बॉयलर


पावर प्लांट बॉयलर के लिए, यह सुपरहिटेड स्टीम के पैरामीटर में सुधार करके थर्मल पावर स्टेशन की थर्मल इकोनॉमी को बढ़ाने का एक अच्छा तरीका है।सुपरहिट स्टीम मापदंडों की वृद्धि धातु सामग्री द्वारा सीमित है।सुपरहिटर्स के डिजाइन को यह सुनिश्चित करना चाहिए कि हीटिंग सतह के पाइपों की बाहरी दीवार का तापमान स्टील के ऑक्सीकरण प्रतिरोध के स्वीकार्य तापमान से कम है, और इस बीच इसकी यांत्रिक शक्ति सुनिश्चित करें।हमारे देश में बॉयलरों में प्रयुक्त धातु सामग्री के विकास के साथ, पहले से ही सामान्य रूप से उच्च दबाव, उच्च तापमान (9.8MPa, 540 डिग्री) और सुपरहिग प्रेशर पैरामीटर्स (13.7 MPa, 540 और 555 डिग्री) लागू होते हैं, और उप-राजनीतिक दबाव विकसित किया है पैरामीटर (16.7MPa, 540 और 555 डिग्री)।अब बहुत सारे बॉयलर सुपरक्रिटिकल दबाव पैरामीटर (24.5MPa, 540-570 डिग्री) लागू करते हैं, और यहां तक ​​कि बहुत कम इकाइयां उच्च दबाव और तापमान पैरामीटर लागू करते हैं।




बड़े बिजलीघरों में बॉयलरों के लिए, सुपरहिटर्स और रीहेटर्स आवश्यक अंग हैं, बड़े विस्तार के लिए, उन्होंने बॉयलरों की सुरक्षा और अर्थव्यवस्था को प्रभावित किया है।सुपरहिटर्स हीटिंग सतहें होती हैं जो मुख्य भाप को गर्म तापमान से रेटेड सुपरहीटेड तापमान तक गर्म करती हैं, और रिहाइटर हीटिंग सतहें होती हैं जो भाप टरबाइन हाई प्रेशर सिलेंडर से एक निश्चित तापमान तक गर्म होती हैं। जब बॉयलर लोड की स्थिति में कोयले के प्रकार बदलते हैं, यह सुनिश्चित करने के लिए उन्हें समायोजित करना है कि -10- + 5 डिग्री के रेटेड स्तर पर आउटलेट तापमान।

पावर स्टेशनों, सुपरहिटर्स और रीहेटर्स में बड़े बॉयलरों के लिए कुल हीटिंग सतहों में एक बड़ा अनुपात होता है, उन्हें उन क्षेत्रों में व्यवस्थित किया जाना है जहां धूम्रपान उच्च तापमान के साथ है।पावर स्टेशनों में थर्मल परिसंचरण की दक्षता में सुधार करने के लिए, मूल मापदंडों को भाप में धीरे-धीरे सुधारना आवश्यक है, भाप के दबाव में वृद्धि के लिए सुपरहीटेड भाप के तापमान की इसी वृद्धि की आवश्यकता होती है, या भाप टरबाइन के बड़े स्तर की निकास की आर्द्रता होगी बहुत अधिक है, जो इसकी सुरक्षा को प्रभावित करेगा।इस प्रकार, सुपरहिटर्स और रिहैटरों के माध्यम से बहने वाली भाप उच्च तापमान वाली भाप होती है, उनका हीट ट्रांसफर प्रदर्शन काफी खराब होता है, जो यह निर्धारित करता है कि सुपरहिटर्स और रिहैटरों की ट्यूब वॉल तापमान अधिक है।


सुपरहिटर्स और रीहेट्स के कार्य और विशेषताएं

सुपरहिटर्स और रीहैटर्स के कार्य:

सुपरहिटर्स और रिहाइटर हीटिंग सतहों के लिए महत्वपूर्ण भाग हैं, जिनका उपयोग भाप के तापमान को बढ़ाने के लिए किया जाता है, जिसका उद्देश्य स्टीम थैलेपी को बेहतर बनाना और पावर स्टेशन के लिए थर्मल परिसंचरण दक्षता को बढ़ाना है।

सुपरहीटर्स एक निश्चित टेंपरेचर के साथ सरहेटेड स्टीम को सुपरहीटेड स्टीम को गर्म करने का काम करते हैं।जब बॉयलर लोड या अन्य कामकाजी परिस्थितियों में परिवर्तन होता है, तो यह सुनिश्चित करना आवश्यक है कि सुपरहिट स्टीम तापमान सामान्य हो, और तापमान भिन्नता की स्वीकार्य सीमा के भीतर।

पावर स्टेशन में थर्मल परिसंचरण से, दबाव और तापमान के मूल पैरामीटर अधिक होते हैं, परिसंचरण की थर्मल दक्षता बेहतर होती है, या इसकी सुरक्षा को प्रभावित करते हुए स्टीम टर्बाइन रियर की आर्द्रता बहुत अधिक होती है।जबकि सुपरहीर स्टीम तापमान धातु सामग्री द्वारा सीमित है, वर्तमान में, धातु सामग्री की सीमा के कारण, अधिकांश पावर स्टेशन बॉयलरों के लिए सुपरहीटेड तापमान अभी भी 540-555 dgrees की सीमा के भीतर है, और भाप टरबाइन के ब्लेड की नमी से बचने के लिए रियर बहुत बड़ा है, इस प्रकार मध्य रीहिटिंग सिस्टम लागू किया जाता है।

रीहेटर्स के कार्य भाप टरबाइन के उच्च दबाव सिलेंडर को गर्म करने के लिए गर्म होते हैं, जो गर्म तापमान के बराबर या बराबर होता है, और फिर उन्हें मध्य दबाव सिलेंडर और कम दबाव में विस्तार करने के लिए भेजते हैं और भाप टरबाइन के धब्बा की सूखापन को बढ़ाने के लिए पीछे।आमतौर पर, रिहाइडेड स्टीम का दबाव सुपरहिट स्टीम का पांचवां हिस्सा होता है।रीहिटिंग सिस्टम के आवेदन से बिजली स्टेशनों के लिए थर्मल दक्षता में 4-5% की वृद्धि हो सकती है।

अब तक हमारे देश में, 125mw से अधिक क्षमता वाली इकाइयाँ एक समय मध्य रीहिटिंग प्रणाली को लागू करती हैं।दोहराई जाने वाली गर्मी फिर से परिसंचरण की थर्मल दक्षता को 2% तक बढ़ा सकती है, लेकिन प्रणाली बहुत जटिल है, यह राष्ट्रीय इकाइयों के लिए लागू नहीं है, लेकिन विदेशों में बड़े बॉयलरों के लिए यह आम है।




सिद्धांत

• सुपरहीटर का सिद्धांत बॉयलर के स्टीम जेनरेटिंग ट्यूब के समान है।
• उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर तैरती हैं और भाप के तापमान को बढ़ाती हैं, जो कि सुपर गैस और गैस के वेग को छोड़ते हुए बाहर निकलने वाले गैस तापमान पर निर्भर करता है।

आवेदन

संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
सुपरहाइटर क्षमता पावर जनरेशन बढ़ाने के लिए अपग्रेड करता है

हमें आवश्यक तकनीकी डेटा, जैसे स्टीम क्षमता, प्रिज़र्व, आवश्यक तापमान आदि भेजें। हम तदनुसार डिजाइन करेंगे।

मतभेद
