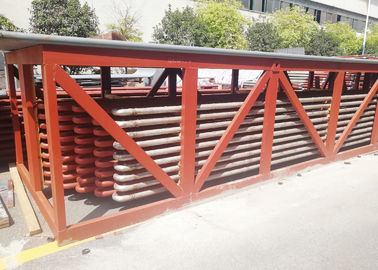

थर्मल पावर स्टेशन के सीएफबी बॉयलरों के लिए प्राथमिक / माध्यमिक सुपरहीटर और रेहटर

थर्मल पावर स्टेशन के सीएफबी बॉयलरों के लिए प्राथमिक / माध्यमिक सुपरहीटर और रेहटर

    • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station
    • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station
    • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station
  • Primary / Secondary Superheater And Reheater For CFB Boilers Of Thermal Power Station

    उत्पाद विवरण:

    उत्पत्ति के प्लेस: चीन
    ब्रांड नाम: HD Boiler
    प्रमाणन: ASME, SGS, ISO9001
    मॉडल संख्या: सुपरहीटर और रेहटर

    भुगतान & नौवहन नियमों:

    न्यूनतम आदेश मात्रा: 1 सेट
    पैकेजिंग विवरण: निर्यात के लिए समुद्र योग्य पैकिंग
    प्रसव के समय: 40 दिन
    अब से संपर्क करें
    विस्तृत उत्पाद विवरण
    प्रकार: प्राकृतिक परिसंचरण सामग्री: कार्बन स्टील
    रंग: ग्राहक की आवश्यकता के ईंधन: कोयला
    शैली: क्षैतिज और लंबवत प्रमाणन: ISO, SGS. ASME

    पुलीवराइज्ड कोयला बॉयलरों के लिए पेंटिंग के साथ कार्बन स्टील सुपरहीटर और रेहटर

    विवरण

    पावर प्लांट बॉयलर के लिए, यह सुपरहिटेड स्टीम के पैरामीटर में सुधार करके थर्मल पावर स्टेशन की थर्मल इकोनॉमी को बढ़ाने का एक अच्छा तरीका है। सुपरहिट स्टीम मापदंडों की वृद्धि धातु सामग्री द्वारा सीमित है। सुपरहिटर्स के डिजाइन को यह सुनिश्चित करना चाहिए कि हीटिंग सतह के पाइप की बाहरी दीवार का तापमान स्टील के ऑक्सीकरण प्रतिरोध के स्वीकार्य तापमान से कम है, और इस बीच इसकी यांत्रिक शक्ति सुनिश्चित करें। हमारे देश में बॉयलरों में इस्तेमाल किए जाने वाले धातु के सामानों के विकास के साथ, पहले से ही उच्च दबाव (उच्च तापमान (9.8MPa, 540 डिग्री) और सुपरहिग प्रेशर पैरामीटर्स (13.7 MPa, 540 और 555 डिग्री) पहले से ही लागू होते हैं और उप-राजनीतिक दबाव विकसित कर चुके हैं) पैरामीटर (16.7MPa, 540 और 555 डिग्री)। अब बहुत सारे बॉयलर सुपरक्रिटिकल दबाव पैरामीटर (24.5MPa, 540-570 डिग्री) लागू करते हैं, और यहां तक ​​कि बहुत कम इकाइयां उच्च दबाव और तापमान पैरामीटर भी लागू करते हैं।

    सामान्य तौर पर, उच्च दबाव वाले सुपरहीटर में गर्म की जाने वाली भाप को सुपरहीट वाष्प कहा जाता है, रिहाइटर द्वारा गर्म की गई भाप को पुन: गर्म वाष्प कहा जाता है। पुनर्नवीनीकरण भाप का पैरामीटर थर्मल सर्कुलेशन की अर्थव्यवस्था से संबंधित है। आम तौर पर, रिहाइडेड स्टीम का दबाव सुपरहिट स्टीम के लगभग पाँचवें हिस्से का होता है, और पूर्व का तापमान लगभग बाद के जैसा ही होता है। उदाहरण के लिए, 125MW, 400t / h के साथ बॉयलर के लिए हमारे देश में, सुपरहिटेड स्टीम के लिए परमिशन 133.7Mpa और 555 डिग्री है; इनहेल्ड स्टीम का इनलेट और आउटलेट दबाव 2.5 / 2.35MPa है, उनका तापमान भी 555 डिग्री है। 200MW, 670t / h के साथ बॉयलर के लिए, सुपरहिटेड स्टीम का पैरामीटर 13.7MPa, 540 डिग्री है; इनलेट और आउटलेट दबाव 2.7 / 2.5Mpa हैं, और तापमान भी 540 डिग्री है। 300MW, 600MW के साथ उप-राजनीतिक दबाव नियंत्रण परिसंचरण बॉयलर के लिए, सुपरहिटेड स्टीम पैरामीटर 18.27Mpa, 540 डिग्री है; इनलेट और आउटलेट दबाव 3.83 / 3.63MPa हैं, तापमान भी 540 dgrees है। स्टीम रीहिटिंग प्रणाली के आवेदन से बिजली स्टेशनों के लिए थर्मल अर्थव्यवस्था में 4-5% की वृद्धि हो सकती है। हमारे देश में, 125MW से अधिक क्षमता वाली इकाइयाँ सभी एक समय के मध्य रीहिटिंग सिस्टम को लागू करती हैं, और विदेशों में, दो बार के बीच की रीहेटिंग प्रणाली उच्चतर मापदंडों वाली कुछ इकाइयों के लिए लागू होती हैं।

    आधुनिक बॉयलरों में, सुपरहाइटर और रीहेटर्स की गर्मी अवशोषण खपत कार्यशील तरल पदार्थ के लिए कुल गर्मी अवशोषण के आधे से अधिक है, इस प्रकार बॉयलरों की कुल हीटिंग सतहों में सुपरहिटर्स और रिहाइटर की हीटिंग सतहें एक बड़े अनुपात में होती हैं, और उन्हें रखा जाना चाहिए। उन क्षेत्रों में जहां धूम्रपान का तापमान अधिक है, सभी ताप सतहों के बीच काम की स्थिति सबसे खराब है। हीटिंग सतहों की दीवार की दीवार का तापमान अधिकतम के करीब है। स्टील का स्वीकार्य तापमान, इसलिए सुपरहिटर्स और रीहाइटरों की एक उचित डिजाइन व्यवस्था, जबकि बॉयलर के लिए अर्थव्यवस्था और विश्वसनीयता के लिए बहुत मायने रखती है। जब यह उनके डिजाइन की बात आती है, तो सुपरहैटर और रिहाइटर की सुरक्षा और विश्वसनीयता के आश्वासन के आधार पर, धातु की खपत को सबसे अच्छे रूप से बचाने के लिए, विशेष रूप से मिश्र धातु इस्पात के उपयोग को बचाने के लिए यह बहुत आवश्यक है।

    बड़े बिजलीघरों में बॉयलरों के लिए, सुपरहेटर्स और रीहेटर्स आवश्यक अंग हैं, एक बड़े विस्तार के लिए, उन्होंने बॉयलरों की सुरक्षा और अर्थव्यवस्था को प्रभावित किया है। सुपरहिटर्स हीटिंग सतहें हैं जो मुख्य भाप को गर्म तापमान से रेटेड सुपरहीटेड तापमान तक गर्म करती हैं, और रिहाइटर हीटिंग सतहें हैं जो भाप टरबाइन हाई प्रेशर सिलेंडर से एक निश्चित तापमान तक गर्म होती हैं। जब बॉयलर के लोड की तरह अलग-अलग स्थिति होती हैं, कोयले के प्रकार बदलते हैं, यह सुनिश्चित करने के लिए उन्हें समायोजित करना है कि -10- + 5 डिग्री के रेटेड स्तर पर आउटलेट का तापमान।

    पावर स्टेशनों, सुपरहिटर्स और रीहेटर्स में बड़े बॉयलरों के लिए कुल हीटिंग सतहों में एक बड़ा अनुपात होता है, उन्हें उन क्षेत्रों में व्यवस्थित किया जाना है जहां धूम्रपान उच्च तापमान के साथ है। बिजली स्टेशनों में थर्मल परिसंचरण की दक्षता में सुधार करने के लिए, मूल मापदंडों को भाप में धीरे-धीरे सुधारने की आवश्यकता है, भाप के दबाव में वृद्धि से सुपरहिटेड भाप के लिए तापमान की इसी वृद्धि की आवश्यकता होती है, या भाप टरबाइन के बड़े चरण के निकास की आर्द्रता होगी बहुत अधिक है, जो इसकी सुरक्षा को प्रभावित करेगा। इस प्रकार, सुपरहिटर्स और रिहैटरों के माध्यम से बहने वाली भाप उच्च तापमान वाली भाप होती है, उनका हीट ट्रांसफर प्रदर्शन काफी खराब होता है, जो यह निर्धारित करता है कि सुपरहिटर्स और रिहैटरों की ट्यूब वॉल तापमान अधिक है।

    सुपरहिटर्स और रीहैटर्स के कार्य और विशेषताएं

    सुपरहिट्स और रिहर्सटिक्स के कार्य:

    सुपरहेटर्स और रिहाइटर हीटिंग सतहों के लिए महत्वपूर्ण भाग हैं, जिनका उपयोग भाप के तापमान को बढ़ाने के लिए किया जाता है, जिसका उद्देश्य स्टीम थैलेपी को बेहतर बनाना और पावर स्टेशन के लिए थर्मल सर्कुलेशन दक्षता को बढ़ाना है।

    सुपरहिटर्स एक निश्चित टेंपरेचर के साथ सुपरहिटेड स्टीम को सर्टर्ड स्टीम को गर्म करने का काम करते हैं। जब बॉयलर लोड या अन्य कामकाजी परिस्थितियों में परिवर्तन होता है, तो यह सुनिश्चित करना आवश्यक है कि सुपरहिट स्टीम तापमान सामान्य हो, और तापमान भिन्नता की स्वीकार्य सीमा के भीतर।

    पावर स्टेशन में थर्मल सर्कुलेशन से, दबाव और तापमान के मूल पैरामीटर अधिक होते हैं, परिसंचरण की थर्मल दक्षता बेहतर होती है, या इसकी सुरक्षा को प्रभावित करते हुए स्टीम टर्बाइन रियर की आर्द्रता बहुत अधिक होती है। जबकि सुपरहीर स्टीम तापमान धातु सामग्री द्वारा सीमित है, वर्तमान में, धातु सामग्री की सीमा के कारण, अधिकांश पावर स्टेशन बॉयलरों के लिए सुपरहीटेड तापमान अभी भी 540-555 डीजीआर की सीमा के भीतर है, और भाप टरबाइन के ब्लेड की नमी से बचने के लिए रियर बहुत बड़ा है, इस प्रकार मध्य रीहिटिंग सिस्टम लागू किया जाता है।

    रीहेटर्स के कार्य भाप टरबाइन के उच्च दबाव सिलेंडर को गर्म करने के लिए गर्म होते हैं, जो गर्म तापमान के बराबर या बराबर होता है, और फिर उन्हें मध्य दबाव सिलेंडर और कम दबाव में विस्तार करने के लिए भेजते हैं और भाप टरबाइन के धब्बा की सूखापन को बढ़ाने के लिए काम करते हैं। पीछे। आमतौर पर, रिहाइडेड स्टीम का दबाव सुपरहिट स्टीम के पांचवे हिस्से का होता है। रीहिटिंग सिस्टम के आवेदन से बिजली स्टेशनों के लिए थर्मल दक्षता में 4-5% की वृद्धि हो सकती है।

    अब तक हमारे देश में, 125mw से अधिक क्षमता वाली इकाइयाँ एक समय मध्य रीहिटिंग प्रणाली लागू करती हैं। दोहराई जाने वाली गर्मी फिर से परिसंचरण की थर्मल दक्षता को 2% तक बढ़ा सकती है, लेकिन प्रणाली बहुत जटिल है, यह राष्ट्रीय इकाइयों के लिए लागू नहीं है, लेकिन विदेशों में बड़े बॉयलरों के लिए यह आम है।

    सिद्धांत

    • सुपरहीटर का सिद्धांत बॉयलर के स्टीम जेनरेटिंग ट्यूब के समान है।

    • उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर तैरती हैं और भाप के तापमान को बढ़ाती हैं, जो परिमाण से बाहर निकलने वाले गैस तापमान पर निर्भर करता है जो सुपरहीटर और गैस वेग को छोड़ता है।

    आवेदन

    संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।

    सुपरहाइटर क्षमता विद्युत उत्पादन बढ़ाने के लिए उन्नयन करता है

    हमें आवश्यक तकनीकी डेटा भेजें, जैसे कि भाप की क्षमता, उपस्थिति, आवश्यक तापमान आदि। हम तदनुसार डिजाइन करेंगे।

    मतभेद

    प्रकार लाभ नुकसान सहायक विधि
    पेंडेंट प्रकार 1. संरचनात्मक समर्थन की पुष्टि करें 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है। ऊपर से समर्थित
    उल्टे प्रकार 1. संघनित भाप की जल निकासी 1. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह में नीचे से समर्थित
    क्षैतिज -प्रकार

    1. उचित जल निकासी

    2. अच्छा संरचनात्मक कठोरता।

    1. वे प्रत्यक्ष रूप से फ्लैम नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से हैं आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित है।
