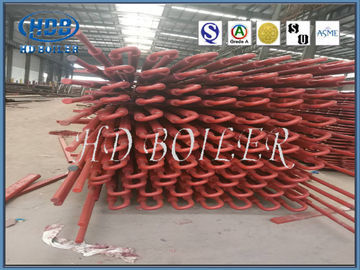

थर्मल पावर प्लांट में बोलिअर सिस्टम फिनिश्ड ट्यूब इकोनॉइजर हीट एक्सचेंजर

थर्मल पावर प्लांट में चूर्णित कोयला बॉयलरों के लिए फिनड ट्यूब अर्थशास्त्री

सारांश


बॉयलर में फीड वॉटर से सुपरहिटेड स्टीम में तीन चरण होते हैं: फीड वॉटर प्रीहीटिंग, वाष्पीकरण और सुपरहिटिंग।तीन चरण तीन अलग-अलग हीटिंग सतहों पर समाप्त होते हैं।बॉयलर स्टीम और वॉटर सर्किट तीन अलग-अलग हीटिंग सतहों के साथ-साथ उनके कनेक्टिंग पाइप से बने होते हैं।बॉयलर अर्थशास्त्री उनमें से एक हैं, और फ़ीड पानी को पहले से गरम करने के लिए यह सही उपकरण है।इस प्रकार, यह बॉयलर भाप और पानी सर्किट में बॉयलर काम कर रहे तरल पदार्थ के लिए सबसे कम तापमान वाला हीटिंग सतह है।इस उपकरण से गुजरने वाला कार्यशील द्रव मोनोफैसिक पानी (गैर-उबलते अर्थशास्त्री) है।

काम के सिद्धांत

बॉयलर अर्थशास्त्री एक प्रकार का हीट एक्सचेंजर है जो ग्रिप गैस हीट का उपयोग करके फ़ीड पानी को गर्म करता है।ट्यूब के बाहर से आने वाली ग्रिप गैस ऊपर और नीचे क्रॉस-फ्लो है जो ट्यूब बंडल को स्क्रब कर रही है, जिससे ट्यूब की दीवार पर गर्मी प्रवाहित हो रही है।पानी नीचे से ऊपर की ओर बह रहा है, और ट्यूब की दीवार से गर्मी को अवशोषित करता है, और इसका तापमान अधिक हो रहा है।इस तरह से न केवल धातु की खपत को बचाने के लिए काउंटर-करंट हीट ट्रांसफर किया जा सकता है, बल्कि पानी/भाप के प्रवाह और निकास के साथ-साथ घटते हुए क्षरण के लिए भी अच्छा है।एक और, यह तरीका धूल की सफाई के लिए अच्छा काम करता है।

कार्यों

अर्थशास्त्रियों का उपयोग करने की उत्पत्ति ग्रिप गैस वास्टर हीट का उपयोग करके फ़ीड पानी को गर्म करना है ताकि निकास तापमान को कम किया जा सके और बॉयलर दक्षता में वृद्धि हो, ईंधन की खपत को बचाया जा सके, जिसे अर्थशास्त्री का नाम दिया गया है।यदि बॉयलर अर्थशास्त्रियों का उपयोग करते हैं, तो वाष्पीकरण ताप सतह पर आने से पहले ही फ़ीड पानी पहले ही गर्म हो जाता है, इस प्रकार वाष्पीकरण ताप सतह के साथ-साथ ताप क्षेत्र पर अवशोषित गर्मी निश्चित रूप से कम हो जाती है।बायलर अर्थशास्त्रियों को काउंटरकरंट रखा गया है।काम कर रहे द्रव का औसत तापमान सरनेचर पानी की तुलना में कम है, और पतली दीवार और छोटे व्यास ट्यूबों के आवेदन के लिए परिस्थितियों को बनाने के लिए अनिवार्य प्रवाह लागू करता है।पूरी संरचना भी बहुत तंग है।इस प्रकार, गर्मी हस्तांतरण तापमान अंतर और गर्मी हस्तांतरण गुणांक संवहन वाष्पीकरण ट्यूब बंडल की तुलना में अधिक है, जिसमें समान धूम्रपान तापमान सीमा होती है।संवहन वाष्पीकरण ट्यूब बंडलों को बदलने के लिए बॉयलर अर्थशास्त्री धातु की खपत को बड़े विस्तार से कम कर सकते हैं।इसके अलावा, गर्म फ़ीड पानी भाप ड्रम में आता है, इस तरह पानी और भाप ड्रम दीवार के बीच तापमान अंतर को कम कर सकता है, और अंततः भाप ड्रम के थर्मल तनाव को कम कर सकता है।उपरोक्त कारणों से, अब अर्थशास्त्री बॉयलरों के महत्वपूर्ण भाग हैं।तो हम नीचे के रूप में अर्थशास्त्रियों के कार्यों को सारांशित कर सकते हैं:

1. ईंधन की बचत: अर्थशास्त्रियों को बॉयलर के पिछले हिस्से में रखा गया है।इस तरह से धुएं और गैस के तापमान को कम किया जा सकता है, जिससे ईंधन की बचत हो सकती है।

2. स्टीम ड्रम की कार्य परिस्थितियों में सुधार: अर्थशास्त्रियों के कारण, स्टीम ड्रम में प्रवेश करते समय फ़ीड पानी का तापमान बढ़ जाता है।यह फीड वॉटर और स्टीम ड्रम वॉल के साथ-साथ स्टीम ड्रम थर्मल स्ट्रेस के बीच तापमान के अंतर को कम करता है, जिससे यह स्टीम ड्रम की काम करने की स्थिति में सुधार करता है और सेवा जीवन को बढ़ाता है।

3. बॉयलर निर्माण लागत को कम करें: बॉयलर अर्थशास्त्रियों में फ़ीड पानी गरम किया जाता है।कुछ उच्च कीमत वाले उच्च तापमान वाले पानी की दीवार पैनलों को बदलने के लिए बॉयलर अर्थशास्त्रियों के रूप में कम तापमान वाले स्पेयर पार्ट्स का उपयोग बॉयलरों के निर्माण की लागत को कम करता है।

प्रमाणीकरण

प्रकार

यदि सामग्री के अनुसार, अर्थशास्त्रियों को स्टील ट्यूब अर्थशास्त्री और लौह अर्थशास्त्री में विभाजित किया जा सकता है।वर्तमान में, अधिकांश बड़े और मध्यम मात्रा के बॉयलर व्यापक रूप से स्टील ट्यूब से बने अर्थशास्त्रियों का उपयोग करते हैं, क्योंकि उनके पास उच्च शक्ति और विश्वसनीय कार्य क्षमता है, और प्रभावों का सामना करने में सक्षम हैं, इस बीच उनके पास गर्मी हस्तांतरण, छोटी संरचना और कम लागत का अच्छा प्रदर्शन है।एक कमजोर बिंदु खराब संक्षारण प्रतिरोध है, लेकिन अब आधुनिक बॉयलर फीड पानी का सख्ती से इलाज किया जाता है, इसलिए समस्या लगभग हल हो गई है।

यदि कार्यशील द्रव के ताप विस्तार के अनुसार, अर्थशास्त्रियों को गैर-उबलते और क्वथनांक प्रकारों में विभाजित किया जा सकता है।

1. उबलते अर्थशास्त्री: आउटलेट पानी का तापमान न केवल surnatured तापमान तक पहुंच सकता है, बल्कि कुछ पानी वाष्पीकृत भी कर सकता है, अनुपात कुल फ़ीड पानी का लगभग 10-15% है, अधिक प्रवाह प्रतिरोध के मामले में 20% से अधिक नहीं काम कर रहे तरल पदार्थ के लिए।

2. गैर-उबलते अर्थशास्त्री: दिए गए दबाव में क्वथनांक से आउटलेट का तापमान 20-25 डिग्री कम होता है।

अधिकांश मध्यम-दबाव बॉयलर उबलते प्रकार के अर्थशास्त्री का उपयोग करते हैं।इसका कारण यह है कि मध्यम दाब बॉयलर में पानी के वाष्पीकरण की गुप्त ऊष्मा अधिक होती है, और गर्म पानी की गर्मी कम होती है।इस प्रकार बॉयलर इकोनोमाइज़र में वाष्पीकृत होने के लिए कुछ पानी भेजना आवश्यक है ताकि फनेसेस में अस्थिर दहन को रोका जा सके और बहुत कम आउटलेट ग्रिप गैस तापमान के कारण सुपरहीटर्स के रूप में हीटिंग सतहों में धातु की बढ़ती खपत को रोका जा सके।इसके अलावा, यह अर्थशास्त्रियों की भूमिका निभाने में मदद कर सकता है।

सुपरहाई प्रेशर बॉयलर ज्यादातर गैर-उबलते प्रकार के अर्थशास्त्रियों का उपयोग करते हैं।ऐसा इसलिए है क्योंकि जब दबाव अधिक होता है, तो वाष्पीकरण की गुप्त गर्मी कम हो जाती है, जबकि गर्म पानी की गर्मी अधिक हो रही है, इसलिए पानी की दीवार पैनलों में गर्म होने के लिए कुछ पानी भेजना आवश्यक है ताकि स्लैगिंग को रोका जा सके। भट्ठी के आउटलेट और अंदर की भट्ठी की हीटिंग सतह भट्टियों और आउटलेट ग्रिप गैस में बहुत अधिक तापमान के कारण होती है।इसलिए आमतौर पर सुपरहाई प्रेशर बॉयलर गैर-उबलते प्रकार के अर्थशास्त्रियों का उपयोग करते हैं।

बॉयलर के पैरामीटर किस प्रकार के अर्थशास्त्रियों पर विचार करने का मुख्य कारक है।जब बॉयलर के पैरामीटर भिन्न होते हैं, तो काम करने वाले तरल पदार्थ को गर्म करने के लिए तीन चरणों में आवश्यक गर्मी अवशोषण के अनुपात में अंतर होता है।तो तीन हीटिंग सतहों की इसी व्यवस्था को भी बदलने की जरूरत है।उच्च मापदंडों वाली बड़ी इकाइयों के लिए, उनका बाष्पीकरणीय गर्मी अवशोषण कम होता है, जबकि गर्म करके पानी का गर्मी अवशोषण, सुपरहिटिंग द्वारा भाप का गर्मी अवशोषण, फिर से गरम करके गर्मी का अवशोषण काफी बड़ा होता है।इस प्रकार, गैर-उबलते प्रकार के अर्थशास्त्री सुपरहाई प्रेशर यूनिट बॉयलरों के लिए मुख्य प्रकार हैं।

विशेष विवरण

गुणवत्ता नियंत्रण

1. लागू सामग्री जानकारी के साथ प्रभाव परीक्षण और शक्ति गणना रिपोर्ट।

2. स्टील प्लेट, ट्यूब और इलेक्ट्रोड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट

3. एक्स-रे, γ-रे और तरल प्रवेशक परीक्षण निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए

4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक कामकाजी दबाव और सुरक्षा सुनिश्चित करें
