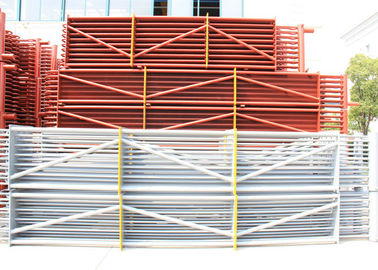

कोयला - थर्मल पावर प्लांट / स्टेशन, एएसएमई स्टैंडर्ड में सीएफबी अर्थशास्त्री

कोयला - थर्मल पावर प्लांट / स्टेशन, एएसएमई स्टैंडर्ड में सीएफबी अर्थशास्त्री

    • Coal - Fired CFB Economizer In Thermal Power Plant / Station , ASME Standard
    • Coal - Fired CFB Economizer In Thermal Power Plant / Station , ASME Standard
    • Coal - Fired CFB Economizer In Thermal Power Plant / Station , ASME Standard
    • Coal - Fired CFB Economizer In Thermal Power Plant / Station , ASME Standard
  • Coal - Fired CFB Economizer In Thermal Power Plant / Station , ASME Standard

    उत्पाद विवरण:

    उत्पत्ति के प्लेस: Jiangsu, चीन
    ब्रांड नाम: HD Boiler
    प्रमाणन: ASME, EN, SGS, ISO9001
    मॉडल संख्या: बॉयलर अर्थशास्त्री

    भुगतान & नौवहन नियमों:

    न्यूनतम आदेश मात्रा: 1 सेट
    पैकेजिंग विवरण: दिखते पैकिंग
    प्रसव के समय: 30 दिन
    अब से संपर्क करें
    विस्तृत उत्पाद विवरण
    आवेदन: पावर प्लांट बॉयलर, बोलियर सिस्टम सामग्री: कार्बन स्टील या स्टेनलेस स्टील, बॉयलर स्टील, स्टील ट्यूब
    ईंधन: कोयला आधारित सतह के उपचार: रंगा
    संरचना: क्षैतिज बंदरगाह: शंघाई
    प्रकार: Finned ट्यूब रंग: ग्राहक की आवश्यकता के
    खोजशब्दों: बॉयलर अर्थशास्त्री मानक: ASME

    थर्मल पावर स्टेशन में इस्तेमाल होने वाला कोयला आधारित सीएफबी बॉयलर इकोनोमाइजर

    सारांश

    बॉयलर में फीड वॉटर से तीन चरण सुपरहिट स्टीम में गर्म होते हैं: फीड प्रीहेटिंग, वाष्पीकरण, और सुपरटिंग। तीन चरणों को तीन अलग-अलग हीटिंग सतहों पर समाप्त किया जाता है। बॉयलर की भाप और पानी के सर्किट तीन अलग-अलग हीटिंग सतहों के साथ-साथ उनके कनेक्टिंग पाइप से बने होते हैं। बॉयलर अर्थशास्त्री उनमें से एक हैं, और यह फ़ीड पानी को पहले से गरम करने के लिए सही उपकरण है। इस प्रकार, यह बॉयलर स्टीम और पानी सर्किट में बॉयलर के काम करने वाले तरल पदार्थ के लिए सबसे कम तापमान के साथ हीटिंग सतह है। इस उपकरण के माध्यम से काम कर रहे तरल पदार्थ मोनोफैसिक पानी (गैर-उबलते अर्थशास्त्री) है।


    काम करने का सिद्धांत


    बॉयलर अर्थशास्त्री एक प्रकार का हीट एक्सचेंजर है जो फ्ल्यू गैस हीट का उपयोग करके फ़ीड पानी को गर्म करता है। बाहर ट्यूब से आने वाली ग्रिप गैस ऊपर और नीचे की ओर होती है, जो ट्यूब की दीवार को हीट पास करते हुए, ट्यूब बंडल को स्क्रब करती है। पानी नीचे से ऊपर की ओर बह रहा है, और ट्यूब की दीवार से गर्मी को अनुपस्थित करता है, और इसका तापमान अधिक हो रहा है। इस तरह न केवल धातु की खपत को बचाने के लिए गर्मी हस्तांतरण का मुकाबला किया जा सकता है, बल्कि पानी / भाप के प्रवाह और निकास के साथ-साथ घटते हुए संलयन के लिए भी अच्छा है। एक और, यह तरीका धूल की सफाई के लिए अच्छी तरह से काम करता है।


    कार्य


    अर्थशास्त्रियों का उपयोग करने के लिए मूल का उपयोग फ्ल्यू गैस वेस्टर हीट का उपयोग करके फ़ीड पानी को गर्म करना है ताकि निकास तापमान में कमी हो और बॉयलर की दक्षता में वृद्धि हो, ईंधन की खपत को बचाया जा सके, जो कि अर्थशास्त्री का नाम है। यदि बॉयलर इकोनॉइजर्स का उपयोग करते हैं, तो वाष्पीकरण ताप की सतह पर आने से पहले फीड पानी को पहले से ही गर्म किया जाता है, इस प्रकार वाष्पीकरण ताप सतह के साथ-साथ हीटिंग क्षेत्र पर अनुपस्थित गर्मी निश्चित रूप से कम हो जाती है। बॉयलर अर्थशास्त्रियों को रखा गया है। काम कर रहे तरल पदार्थ का औसत तापमान गन्ने के पानी की तुलना में कम होता है, और पतली दीवार और छोटे व्यास के नलिकाओं के लिए स्थिति बनाने के लिए अनिवार्य प्रवाह को लागू करता है। पूरी संरचना भी बहुत तंग है। इस प्रकार, गर्मी हस्तांतरण तापमान अंतर और हीट ट्रांसफर सह-कुशल संवहन वाष्पीकरण ट्यूब बंडल की तुलना में अधिक है, जिसमें समान धूम्रपान तापमान सीमा होती है। संवहन वाष्पीकरण ट्यूब बंडलों को प्रतिस्थापित करने के लिए बॉयलर बॉयलर अर्थशास्त्रियों को बड़े विस्तार से धातु की खपत में कमी आ सकती है। इससे भी अधिक, गर्म फीड पानी भाप ड्रम के लिए आता है, इस तरह पानी और भाप ड्रम की दीवार के बीच तापमान अंतर को कम कर सकता है, और अंततः भाप ड्रम के थर्मल तनाव को कम कर सकता है। उपरोक्त कारणों के कारण, अब अर्थशास्त्री बॉयलरों के क्रुटिकल भाग हैं। इसलिए हम नीचे के रूप में अर्थशास्त्रियों के कार्यों को गर्म कर सकते हैं:


    1. ईंधन की बचत: अर्थशास्त्रियों को बॉयलर के पीछे के हिस्से में रखा जाता है। इस तरह से धुएं और गैस के तापमान में कमी आ सकती है, जिससे ईंधन की बचत हो सकती है।


    2. स्टीम ड्रम की कार्यशील स्थिति का पता लगाएं: अर्थशास्त्रियों के कारण, भाप ड्रम में प्रवेश करने पर फ़ीड पानी का तापमान बढ़ जाता है। यह फीड वॉटर और स्टीम ड्रम की दीवार के साथ-साथ स्टीम ड्रम थर्मल स्ट्रेस के बीच तापमान के अंतर को कम करता है, ताकि यह स्टीम ड्रम की कार्य स्थितियों में सुधार करे और सेवा जीवन को बढ़ाए।


    3. बायलर निर्माण लागत को कम करें: बॉयलर अर्थशास्त्रियों में फ़ीड पानी के लिए गरम किया जाता है। बॉयलर के अर्थशास्त्रियों के रूप में कम तापमान वाले स्पेयर पार्ट्स का उपयोग उच्च कीमत वाले उच्च तापमान पानी की दीवार पैनलों में से कुछ को बदलने के लिए बॉयलर के निर्माण की लागत को कम करता है।


    प्रकार


    यदि सामग्री के अनुसार, अर्थशास्त्रियों को स्टील ट्यूब अर्थशास्त्रियों और लौह अर्थशास्त्रियों में विभाजित किया जा सकता है। वर्तमान में, अधिकांश बड़े और मध्यम मात्रा वाले बॉयलरों में व्यापक रूप से स्टील ट्यूब से बने अर्थशास्त्रियों का उपयोग किया जाता है, क्योंकि उनके पास उच्च शक्ति और विश्वसनीय कार्य क्षमता होती है, और वे प्रभावों का सामना करने में सक्षम होते हैं, इस बीच उनके पास गर्मी हस्तांतरण, छोटी संरचना और कम लागत का अच्छा प्रदर्शन होता है। एक कमजोर बिंदु खराब संलयन प्रतिरोध है, लेकिन अब आधुनिक बॉयलर फ़ीड पानी का सख्ती से इलाज किया जाता है, इसलिए समस्या लगभग हल हो गई है।


    यदि कार्यशील द्रव के हीटिंग विस्तार के अनुसार, अर्थशास्त्रियों को गैर-उबलते और उबलते प्रकारों में विभाजित किया जा सकता है।


    1. उबलते अर्थशास्त्री: आउटलेट के पानी का तापमान न केवल सर्द तापमान तक पहुंच सकता है, बल्कि कुछ पानी को वाष्पोत्सर्जित भी कर सकता है, यह अनुपात कुल फ़ीड पानी का लगभग 10-15% है, जो कि बहुत अधिक प्रवाह प्रतिरोध के मामले में 20% से अधिक नहीं है। काम कर रहे तरल पदार्थ के लिए।


    2. गैर-उबलते अर्थशास्त्री: दिए गए दबाव में उबलते बिंदु की तुलना में आउटलेट का तापमान 20-25 डिग्री कम है।


    अधिकांश मध्यम-दबाव वाले बॉयलर उबलते प्रकार के अर्थशास्त्रियों का उपयोग करते हैं। इसका कारण यह है कि मध्यम-दबाव वाले बॉयलरों में पानी के वाष्पीकरण की अव्यक्त गर्मी अधिक होती है, और गर्म पानी का ताप स्माल होता है। इस प्रकार बॉयलर इकोनॉइज़र में वाष्पीकृत होने के लिए कुछ पानी भेजना आवश्यक है ताकि फफूंदों में अस्थिर दहन को रोका जा सके और हीटिंग सतहों में धातु की बढ़ती खपत को रोका जा सके क्योंकि सुपरहेटर्स बहुत कम आउटलेट ग्रिप गैस तापमान के कारण होता है। इसके अलावा, यह अर्थशास्त्रियों की भूमिका निभाने में मदद कर सकता है।


    Superhigh दबाव बॉयलर ज्यादातर गैर-उबलते प्रकार के अर्थशास्त्रियों का उपयोग करते हैं। ऐसा इसलिए है क्योंकि जब दबाव अधिक होता है, तो वाष्पीकरण की अव्यक्त गर्मी कम हो जाती है, जबकि गर्म पानी की गर्मी अधिक हो रही है, इसलिए पानी की दीवार के पैनलों में थोड़ा पानी गर्म करने के लिए भेजना आवश्यक है ताकि स्लैगिंग को रोका जा सके भट्टियों के आउटलेट और भट्ठी की हीटिंग सतहों को भट्टियों में और आउटलेट फ्ल्यू गैस के बहुत अधिक तापमान के कारण। इसलिए आमतौर पर सुपरहाइग प्रेशर बॉयलर गैर-उबलते प्रकार के अर्थशास्त्रियों का उपयोग करते हैं।


    किस प्रकार के अर्थशास्त्री बॉयलर के पैरामीटर हैं, इस पर विचार करने के लिए मुख्य कारक। जब बॉयलर के पैरामीटर अलग होते हैं, तो काम करने वाले तरल पदार्थ को गर्म करने के लिए तीन चरणों में आवश्यक गर्मी अवशोषण के अनुपात में अंतर होता है। तो तीन हीटिंग सतहों की इसी व्यवस्था को भी बदलने की जरूरत है। उच्च मापदंडों वाली बड़ी इकाइयों के लिए, उनका बाष्पीकरणीय ऊष्मा अवशोषण कम होता है, जबकि ताप द्वारा पानी का ऊष्मा अवशोषण, सुपरहिटिंग द्वारा भाप का ऊष्मा अवशोषण, पुन: ताप द्वारा ऊष्मा अवशोषण काफी बड़ा होता है। इस प्रकार, गैर-उबलते प्रकार के अर्थशास्त्री सुपरहीर प्रेशर यूनिट बॉयलरों के लिए मुख्य प्रकार हैं।

    विशेष विवरण

    विवरण बॉयलर अर्थशास्त्री
    सामग्री मिश्र धातु इस्पात, कार्बन स्टील, SA210C, SA213T22, आदि।
    सामग्री मानक एएसटीएम, एन या आईएसओ आदि।
    आयाम अनुकूलन
    वजन

    न्यूनतम: 10 टन

    अधिकतम: 1000 टन

    गलाने की प्रक्रिया: EF + LF + VD
    प्रक्रिया सामग्री → भूल गए → हॉट / कोल्ड-रोलिंग → हीट ट्रीटमेंट (नॉर्मल + टेम्परिंग) → इंस्पेक्शन → रफ मशीनिंग → UT → 2nd हीट ट्रीटमेंट → फिनिशिंग मशीनिंग → इंस्पेक्शन
    UT मानक एएसटीएम A388 या EN10228, आदि

    गुणवत्ता नियंत्रण

    1. लागू सामग्री की जानकारी के साथ प्रभाव परीक्षण और शक्ति गणना रिपोर्ट।

    2. स्टील प्लेट, ट्यूब और इलेक्ट्रोड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट

    3. एक्स-रे, γ-रे और तरल प्रवेश परीक्षा परीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए

    4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और सुरक्षा सुनिश्चित करें
