उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD Boiler |
प्रमाणन: | ASME, SGS, ISO9001 |
मॉडल संख्या: | सुपरहीटर और रेहटर |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
पैकेजिंग विवरण: | निर्यात के लिए समुद्र योग्य पैकिंग |
प्रसव के समय: | 40 दिन |
बॉयलर सर्कुलेशन प्रकार: | प्राकृतिक परिसंचरण | आवेदन: | बॉयलर मेंटेनर, बॉयलर पाइप, ताप तत्व |
---|---|---|---|
सामग्री: | स्टील, गर्मी प्रतिरोधी स्टील | रंग: | ग्राहक की आवश्यकता |
ईंधन: | कोयला आधारित | उत्पाद का नाम: | सुपरहीटर ट्यूब |
हाई लाइट: | संवहन सुपरहाइटर,पावर प्लांट में पुनरावर्तक |

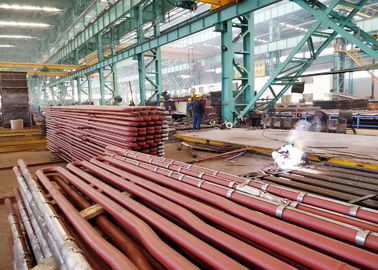

इंडस्ट्री और पावर स्टेशन के बॉयलरों के लिए ASME बॉयलर सुपरहीटर और रेहटर
बॉयलर सुपरहैटर और रेहटर का वर्णन
थर्मल पावर प्लांट में सुपर हीटर का कार्य बॉयलर से निकलने वाली संतृप्त भाप से नमी के अंतिम निशान को हटाने और भाप टरबाइन के इनलेट पर आवश्यकतानुसार संतृप्ति तापमान से ऊपर का तापमान बढ़ाना है।
विवरणबॉयलर सुपरहैटर और रेहटर का
• सुपरहिटिंग समग्र दक्षता को बढ़ाती है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संक्षेपण से बचती है जो ब्लेड के क्षरण से बचाती है।
• भट्ठी से दहन गैसों की गर्मी भाप से नमी को हटाने और भाप को सुपरहीट करने के लिए उपयोग की जाती है।
• सुपर-हीटर में एक या एक से अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं, हेडर के बीच जुड़े होते हैं।
• गर्म गैसों से वाष्प को सर्परथेटर में उच्च तापमान पर स्थानांतरित किया जाता है।
• इसलिए ट्यूब वॉल की गति को कम करने के लिए सुपरहाइटर का प्रोमरी सेक्शन काउंटरफ्लो और सेकेंडरी सेक्शन में समानांतर प्रवाह में व्यवस्थित होता है।
सुपरहिटर्स और रीहेट्स के कार्य और विशेषताएं
सुपरहिटर्स और रिहर्सटिक्स के कार्य:
सुपरहेटर्स और रिहाइटर हीटिंग सतहों के लिए महत्वपूर्ण भाग हैं, जिनका उपयोग भाप के तापमान को बढ़ाने के लिए किया जाता है, जिसका उद्देश्य स्टीम थैलेपी को बेहतर बनाना और पावर स्टेशन के लिए थर्मल सर्कुलेशन दक्षता को बढ़ाना है।
सुपरहीटर्स एक निश्चित टेंपरेचर के साथ सरहेटेड स्टीम को सुपरहीटेड स्टीम को गर्म करने का काम करते हैं।जब बॉयलर लोड या अन्य कामकाजी परिस्थितियों में परिवर्तन होता है, तो यह सुनिश्चित करना आवश्यक है कि सुपरहिट स्टीम तापमान सामान्य हो, और तापमान भिन्नता की स्वीकार्य सीमा के भीतर।
पावर स्टेशन में थर्मल परिसंचरण से, दबाव और तापमान के मूल पैरामीटर अधिक होते हैं, परिसंचरण की थर्मल दक्षता बेहतर होती है, या इसकी सुरक्षा को प्रभावित करते हुए स्टीम टर्बाइन रियर की आर्द्रता बहुत अधिक होती है।जबकि सुपरहीर स्टीम तापमान धातु सामग्री द्वारा सीमित है, वर्तमान में, धातु सामग्री की सीमा के कारण, अधिकांश पावर स्टेशन बॉयलरों के लिए सुपरहीटेड तापमान अभी भी 540-555 dgrees की सीमा के भीतर है, और भाप टरबाइन के ब्लेड की नमी से बचने के लिए रियर बहुत बड़ा है, इस प्रकार मध्य रीहिटिंग सिस्टम लागू किया जाता है।
रीहेटर्स के कार्य भाप टरबाइन के उच्च दबाव सिलेंडर को गर्म करने के लिए गर्म होते हैं, जो गर्म तापमान के बराबर या बराबर होता है, और फिर उन्हें मध्य दबाव सिलेंडर और कम दबाव में विस्तार करने के लिए भेजते हैं और भाप टरबाइन के धब्बा की सूखापन को बढ़ाने के लिए पीछे।आमतौर पर, रिहाइडेड स्टीम का दबाव सुपरहिट स्टीम का पांचवां हिस्सा होता है।रीहिटिंग सिस्टम के आवेदन से बिजली स्टेशनों के लिए थर्मल दक्षता में 4-5% की वृद्धि हो सकती है।
सिद्धांतबॉयलर सुपरहैटर और रेहटर का
• सुपरहीटर का सिद्धांत बॉयलर के स्टीम जेनरेटिंग ट्यूब के समान है।
• उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर तैरती हैं और भाप के तापमान को बढ़ाती हैं जो परिमाण से बाहर निकलने पर निर्भर करता है जिससे गैस सुपरहाइटर और गैस वेग से बाहर निकल जाती है।
आवेदनबॉयलर सुपरहैटर और रेहटर का
संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
सुपरहाइटर क्षमता पावर जनरेशन बढ़ाने के लिए अपग्रेड करता है
हमें आवश्यक तकनीकी डेटा, जैसे स्टीम क्षमता, प्रिज़र्व, आवश्यक तापमान आदि भेजें। हम तदनुसार डिजाइन करेंगे।
मतभेद
प्रकार | लाभ | नुकसान | सहायक विधि |
पेंडेंट प्रकार | 1. संरचनात्मक समर्थन की पुष्टि करें | 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है। | ऊपर से समर्थित |
उलटा-टाइप | 1. संघनित भाप की जल निकासी | 1. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
क्षैतिज-प्रकार |
1. उचित जल निकासी 2. अच्छा संरचनात्मक कठोरता। |
1. वे प्रत्यक्ष रूप से फ्लैम नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से हैं | आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित है। |
