मिश्र धातु चित्रित HRSG हीट रिकवरी स्टीम जनरेटर, हीट रिकवरी स्टीम बॉयलर

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	HDB
प्रमाणन:	SGS , ASME , ISO9001 , EN , CE
मॉडल संख्या:	HRSG हीट रिकवरी स्टीम जेनरेटर

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	एक सेट
पैकेजिंग विवरण:	समुद्री यात्रा योग्य पैकिंग
प्रसव के समय:	30 ~ 50 दिन
भुगतान शर्तें:	एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	500 टन प्रति माह

संपर्क करें

विस्तृत उत्पाद विवरण

मूल्य:	Negotiable	प्रयोग:	उद्योग और पावर स्टेशन
दबाव:	कम / मध्यवर्ती / उच्च दबाव	आवेदन:	ताप / गर्म पानी
सामग्री:	मिश्र धातु	सतह का उपचार:	चित्रित
हाई लाइट:	अपशिष्ट गर्मी वसूली बॉयलर , औद्योगिक बॉयलर और गर्मी वसूली भाप जनरेटर

मिश्र धातु चित्रित HRSG हीट रिकवरी स्टीम जनरेटर, हीट रिकवरी स्टीम बॉयलर

उत्पाद परिचय ▷

HRSG हीट रिकवरी स्टीम जेनरेटर में ड्रम, मूवेबल हुड, फर्नेस माउथ फ्ल्यू, इच्छुक 1 सेक्शन फ्ल्यू, 2 सेक्शन फ्ल्यू, एंड 1 सेक्शन फ्ल्यू, एंड 2 सेक्शन फ्ल्यू, फीडिंग ट्यूब (फीडिंग स्लिप) ट्रफ, ऑक्सीजन थूथन, नाइट्रोजन सील डिवाइस सम्मिलित हैं और नाइट्रोजन प्लग, मैनहोल, अंतर दबाव और दबाव डिवाइस, ग्रिप समर्थन और पिछलग्गू।
एचआरएसजी को छह सर्कुलेशन लूप में विभाजित किया गया है।प्रत्येक परिसंचरण लूप एक डाउन पाइप और एक रिसर पाइप से बना होता है।प्रत्येक भाग के निचले हेडर में डाउन पाइप से ड्रम के माध्यम से फ्ल्यू फीड पानी के प्रत्येक खंड को पेश किया जाता है और प्रत्येक हीटिंग सतह में प्रवेश होता है।गर्म सतह के बाद, इनलेट हेडर में भाप उत्पन्न होती है, और फिर रिसर द्वारा ड्रम में पेश किया जाता है।एक-एक लता फड़फड़ाती है।

सुविधाएँ ▷

कोयले से चलने वाले दहन से निकलने वाली उच्च तापमान की ग्रिप गैस को अपशिष्ट के माध्यम से अपशिष्ट ऊष्मा बॉयलर के इनलेट में भेजा जाता है, और फिर हीट एक्सचेंजर, बाष्पीकरणकर्ता और अर्थशास्त्री के माध्यम से बहता है, और अंत में चिमनी के माध्यम से वातावरण में छुट्टी दे दी जाती है।
निकास गैस का तापमान आम तौर पर 150-180 डिग्री सेल्सियस होता है, और ग्रिप गैस तापमान से उच्च तापमान तक तापमान द्वारा जारी गर्मी का उपयोग पानी को भाप में बदलने के लिए किया जाता है।
बॉयलर फ़ीड का पानी पहले अर्थशास्त्री में प्रवेश करता है, और पानी ड्रम में प्रवेश करने के लिए भाप ड्रम के दबाव की तुलना में थोड़ा संतृप्ति तापमान तक बढ़ने के लिए अर्थशास्त्री में गर्मी को अवशोषित करता है।ड्रम में पानी प्रवेश करने के बाद, ड्रम में संतृप्त पानी के साथ मिलाया जाता है, ड्रम के नीचे गिरने वाली पाइप गर्मी को अवशोषित करने और भाप का उत्पादन शुरू करने के लिए बाष्पीकरणकर्ता में प्रवेश करती है।
आमतौर पर पानी का केवल एक हिस्सा भाप में बदल जाता है, इसलिए बाष्पीकरण में भाप और पानी का मिश्रण बहता है।।वाष्प-पानी का मिश्रण बाष्पीकरणकर्ता को छोड़ देता है और ऊपरी ड्रम में प्रवेश करता है।
पानी को भाप-जल पृथक्करण उपकरण द्वारा अलग किया जाता है।
पानी ड्रम के पानी के टैंक में गिरता है और गर्मी को अवशोषित करने के लिए नीचे के पाइप में प्रवेश करता है।ड्रम के ऊपरी हिस्से से भाप सुपरहाइटर में प्रवेश करती है और संतृप्त भाप को सुपरहाइड स्टीम बनाने के लिए ऊष्मा को अवशोषित करती है।
स्टीम उत्पादन प्रक्रिया के तीन चरणों के अनुसार, तीन हीटिंग सतहें, अर्थात् अर्थशास्त्री, बाष्पीकरणकर्ता और सुपरहीटर, यदि केवल सुपरहीट स्टीम की आवश्यकता नहीं है, तो केवल संतृप्त भाप की आवश्यकता होती है, और सुपरहीटर स्थापित नहीं हो सकता है।जब रीहीट स्टीम होता है, तो एक रिहाइटर जोड़ा जा सकता है।

कार्य सिद्धांत ▷

ऊष्मा, गैस और कोयले को ऊष्मा को छोड़ने के लिए उच्च तापमान वाली ग्रिप गैस बनाने के लिए जलाया जाता है।
उच्च तापमान वाली ग्रिप गैस पहले भट्टी में प्रवेश करती है, फिर सामने वाले धुएँ के डिब्बे के अपशिष्ट ऊष्मा वसूली उपकरण में प्रवेश करती है, फिर पायरोटेक्निक ट्यूब में प्रवेश करती है, और अंत में पीछे के धुएँ के डिब्बे में अपशिष्ट ऊष्मा वसूली उपकरण में प्रवेश करती है।
ग्रिप गैस कम तापमान वाली ग्रिप गैस बन जाती है और इसे चिमनी के माध्यम से वायुमंडल में छोड़ दिया जाता है।
इस प्रकार का बॉयलर बहुत ऊर्जा कुशल है क्योंकि अपशिष्ट गर्मी बॉयलर ईंधन के दहन द्वारा जारी गर्मी के उपयोग को बहुत बढ़ाता है।

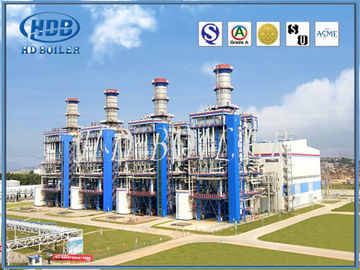

मिश्र धातु चित्रित HRSG हीट रिकवरी स्टीम जनरेटर, हीट रिकवरी स्टीम बॉयलर 0

पैरामीटर ▷

सीमेंट उत्पादन लाइन की क्षमता t / d		1000	2500 है	5000	10000
बॉयलर इनलेट प्रवाह Nm3 / h	भट्ठा (सामने)	60000	88000 है	243000 है	472000 है
बॉयलर इनलेट प्रवाह Nm3 / h	भट्ठा (पूंछ)	76000 है	170000 की है	328000 है	612000 है
बॉयलर इनलेट गैस तापमान ℃	भट्ठा (सामने)	370	360 है	380	390 है
बॉयलर इनलेट गैस तापमान ℃	भट्ठा (पूंछ)	360 है	320 ~ 360	330	330
रेटेड वाष्पीकरण टी / एच	भट्ठा (सामने)	5.8	7.25 है	२४	50
रेटेड वाष्पीकरण टी / एच	भट्ठा (पूंछ)	7.5 है	10 ~ 15.8	20 ~ 24.6	35.5 है
रेटेड भाप दबाव Mpa	भट्ठा (सामने)	1.25	1.25	1.25	1.25
रेटेड भाप दबाव Mpa	भट्ठा (पूंछ)	1.25	1.25	1.25	1.25
रेटेड भाप तापमान ℃	भट्ठा (सामने)	340	330	350	360 है
रेटेड भाप तापमान ℃	भट्ठा (पूंछ)	340	300 ~ 340	310	310
बॉयलर की संरचना	भट्ठा (सामने)	खड़ा	खड़ा	खड़ा	खड़ा
बॉयलर की संरचना	भट्ठा (पूंछ)	खड़ा	अनुलंब और क्षैतिज	अनुलंब और क्षैतिज	खड़ा

कंपनी प्रोफाइल ▷

मिश्र धातु चित्रित HRSG हीट रिकवरी स्टीम जनरेटर, हीट रिकवरी स्टीम बॉयलर 1

हुआ दांग बॉयलर कं, लिमिटेड एक उच्च तकनीक बॉयलर निर्माण में विशेषज्ञता उद्यम है।1985 के दशक की शुरुआत में, दो विनिर्माण आधार हैं, इस कंपनी में 400,000 ,000 कवर किए गए हैं, जिनकी अचल संपत्ति 110,000,000 अमरीकी डॉलर है।150 तकनीशियनों और 600 कोडित वेल्डर सहित 1100 कर्मचारी हैं।
"हुआ डोंग" बॉयलरों में यूटिलिटी बॉयलर, एचआरएसजी बॉयलर, कोयला-निकाल दिया गया, तेल (गैस) -फायर, कोयला-पानी-घोल-निकाल दिया गया और कचरा-भाप से भरा भाप / गर्म पानी बॉयलर, कार्बनिक गर्मी वाहक बॉयलर, आदि और बॉयलर शामिल हैं। स्पेयर पार्ट्स (इकोनॉइज़र, फिनेड ट्यूब, हैडर, स्टीम ड्रम, सुपरहीटर, वाटर वॉल पैनल, एयर प्रीहाइटर, साइक्लोन सेपरेटर इत्यादि), जो बिजली उत्पादन, हीट सप्लाई, केमिकल इंजीनियरिंग, टेक्सटाइल, फूड, पेपर, रोड बिल्डिंग में व्यापक रूप से उपयोग किए जाते हैं। , प्लास्टिक, रबर और लकड़ी के काम करने वाले उद्योग।
हुआ डोंग ग्रेड ए बॉयलर और ग्रेड ए 1 और ए 2 दबाव वाहिकाओं के लिए विनिर्माण लाइसेंस रखती है जो गुणवत्ता पर्यवेक्षण, निरीक्षण और संगरोध के चीनी सामान्य प्रशासन द्वारा जारी किए गए हैं;यह अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स द्वारा जारी "एस" और "यू" "एनबी" टिकटों को भी रखता है;इस बीच, इस कंपनी ने ISO9001, SO3834, EN12952 गुणवत्ता प्रबंधन प्रणाली का प्रमाणीकरण पारित किया है।
