उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD BOILER |
प्रमाणन: | ISO9001 , SGS , TUV , ASME , EN |
मॉडल संख्या: | पानी की दीवार पैनल |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | 50 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 500 टन / महीना |
सामग्री: | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील | सतह का उपचार: | चित्रित |
---|---|---|---|
एचएस कोड: | 3215960855 | उपलब्ध: | ऊर्जा की बचत |
रंग: | लाल / ग्रे अन्य रंग | विशिष्टता: | स्वनिर्धारित |
हाई लाइट: | बॉयलर पानी की दीवार पैनल,बॉयलर पानी की दीवार ट्यूब |

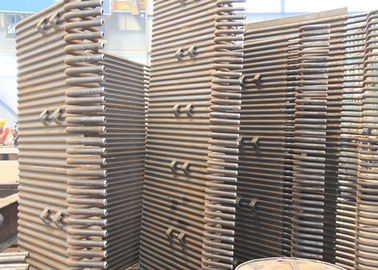

हीट एक्सचेंज रिकवरी बॉयलर स्पेयर पार्ट्स वाटर वॉल ट्यूब स्टेनलेस स्टील / मिश्र धातु
उत्पाद वर्णन
पानी की शीतलन दीवार बॉयलर का मुख्य हीटिंग हिस्सा है। यह बॉयलर की भट्टी से गर्मी के बाहर पानी या भाप का आंतरिक प्रवाह है। यह मुख्य रूप से भट्ठी में उच्च तापमान वाले दहन उत्पादों की विकिरण गर्मी को अवशोषित करता है, जिसमें काम करने का माध्यम ऊपर की ओर बढ़ता है और वाष्पित होने के लिए गर्म होता है।
वॉटर वॉल पैनलों का उपयोग आधुनिक दिन बॉयलर में उनके गैस तंग प्रकृति के कारण गर्मी के नुकसान को कम करने और इन्सुलेशन लागत को कम करने के लिए किया जाता है।हम ऑटोमैटिक फिन टू ट्यूब वेल्डिंग मशीन और बड़े ट्यूब पैनल बेंडर्स का उपयोग करके वाटर वॉल पैनल्स को पैनल के वांछित आकार को प्राप्त करने के लिए तैयार करते हैं जिसमें स्टब वेल्डेड टू हेडर हो सकते हैं।हम पैनलों में एकीकृत मैनहोल उद्घाटन के साथ पैनलों की आपूर्ति करते हैं।
बॉयलर की पानी की दीवारें झिल्लीदार दीवारें होती हैं जो बीच में धातु की एक पट्टी के साथ या बिना वेल्डेड ट्यूबों से बनी होती हैं।ये दीवारें कोयला दहन कक्ष के बाड़े का निर्माण करती हैं।पानी की दीवार ट्यूबों को बाष्पीकरण अनुभाग के रूप में भी जाना जाता है;इनमें ज्यादातर तरल रूप में पानी होता है जो धीरे-धीरे वाष्पित हो जाता है क्योंकि यह बॉयलर में उगता है।
ग्रेड एक बॉयलर निर्माता कम रखरखाव बॉयलर झिल्ली पानी की दीवार मुख्य विकिरण गर्मी की सतह है, बॉयलर कक्ष के अंदर व्यवस्थित होता है और उच्च तापमान लौ के साथ सीधे गर्मी विनिमय को आगे बढ़ाता है।संवहन नलिकाएं बॉयलर की संवहन ऊष्मा सतह होती हैं, जो बॉयलर चैम्बर आउटलेट और अंत ऊष्मा सतह के बीच व्यवस्थित होती हैं और ऊष्मा विनिमय को सीधे उच्च तापमान धूआं से आगे बढ़ाती हैं।जल पुनर्चक्रण प्रणाली जल दीवार पैनल और संवहन नलिकाएं बॉयलर की मुख्य ऊष्मा सतह होती हैं, दोनों का ट्यूब व्यास आम तौर पर इस्तेमाल किया जाने वाला bo51 ~ 60 मिमी बॉयलर स्ट्रेल ट्यूब, अनुरोध के रूप में भी।
विनिर्देश
नाम | झिल्ली पानी पैनल |
सामग्री | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील |
ट्यूब का आकार | Φ38 - 76 मिमी, अनुकूलित करें |
मानक | आईएसओ, एएसएमई |
नमूना | जड़ा हुआ |
आवेदन | बॉयलर दहन कक्ष के चारों ओर स्थित है |
कार्यों
1. पानी की शीतलन दीवार ईंधन चैम्बर लौ द्वारा अवशोषित उच्च तापमान वाली उज्ज्वल गर्मी है, जो पानी को ठंडा करने वाली दीवार में प्रवेश करके पानी को संतृप्त भाप में वाष्पित कर देती है।
2. भट्ठी की दीवार की रक्षा करें।भट्ठी की दीवार से दहन कक्ष को अलग करने और भट्ठी की दीवार को बाहर जलने से रोकने के लिए सभी तरफ पानी की शीतलन दीवार रखी गई है।
3. आसान स्थापना के लिए भट्ठी की दीवार संरचना को सरल बनाएं, और बॉयलर के एंटी-घर्षण और विस्फोट प्रूफ नेटवर्क पर ध्यान दें।
4. पानी-ठंडा दीवार ट्यूब विकिरण गर्मी को अच्छी तरह से अवशोषित कर सकती है, और इसकी वाष्पीकरण की तीव्रता संवहन ट्यूब बंडल की 4 गुना है।भट्ठी में जल-ठंडा दीवार ट्यूब को उचित रूप से बढ़ाने से संवहन और हीटिंग सतह की संख्या कम हो जाएगी।
वाटर-कूलिंग स्क्रीन का उपयोग प्रारंभिक प्रकाश-पाइप वाटर-कूलिंग वॉल को अलग करने के लिए किया जाता है, शुरुआती बायलर की वाटर-कूलिंग दीवार भट्टी के चारों ओर एक पाइप वर्टिकल होती है, और वाटर-कूलिंग वॉल मोटी भट्ठी की दीवार से घिरी होती है।वर्तमान बॉयलर के पानी के ठंडा करने वाली दीवार के पाइप के दोनों किनारों पर पंख होते हैं और दो आसन्न पाइप के पंख एक साथ जुड़े होते हैं जो पानी को ठंडा करने वाली स्क्रीन बनाते हैं, जिसे भट्ठी के चारों ओर वितरित किया जाता है।
लाभ
1. भट्ठी की दीवार को सील करना और दहन कक्ष में हवा के रिसाव को कम करना।
2. दहन कक्ष के पूर्ण जल शीतलन को स्थिर करें, जो तीव्र दहन के मामले में कोक गठन को रोकने में सहायक है।
3. गर्मी भंडारण की छोटी क्षमता, दहन कक्ष का तेजी से ताप और तेजी से ठंडा होना, बॉयलर के शुरू होने और बंद होने के ठंडा समय को छोटा कर सकता है।
4. पाइप भट्ठी की दीवार का उपयोग करना उचित है, जो बॉयलर फ्रेम के भार को बहुत कम करता है और निलंबन के लिए सुविधाजनक है।
5. ऑप्टिकल ट्यूब की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।
6. बॉयलर घटकों के पूर्व-संयोजन की डिग्री में सुधार किया जाता है, जो सुविधाजनक है और स्थापना कार्यभार को कम करता है।
गुणवत्ता नियंत्रण
1. 200,000 वर्ग मीटर का निर्माण क्षेत्र
2. 150 इंजीनियर
3. 600 कोडेड वेल्डर
4. 60 लाइसेंसधारी निरीक्षक (NDT स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001: 2008 गुणवत्ता प्रणाली
7. पावर बॉयलरों का ASME सर्टिफिकेट
8. ASME 'S', 'U' और NB स्टाम्प प्राधिकरण
कार्यशाला
